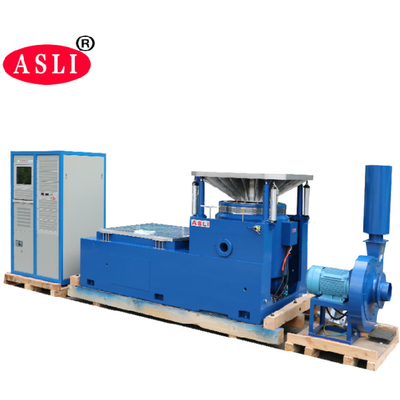

10000N 3軸線の振動テーブル

横の正弦の任意強制振動の試験装置の電磁石のタイプ

国防、武器、航空、大気および宇宙空間、コミュニケーション、電子工学、電化製品、コミュニケーション、家庭電化製品および他の分野で広く利用された実験室のための電動シェーカー及び振動試験装置。

2.電磁石のタイプ垂直/横の正弦のラドム力の振動機械特徴:

1. より高い段階軸共鳴頻度のうまく設計された動的円の骨組。

2. 2磁気回路、磁束の漏出低速、密集した構造および理性的。

3.まっすぐなロッカーの棒の軸受および輸入指向の合成ボディ剛さのオリエンテーション、風変りな積載量。

4.ホルモンの使用に専用されているトラニオンの分離の基礎移動式便利の取付け。

5. 先端技術はシステムのまわりで保障するためにことを高い信頼性の動的円動く。

6. 新しい管の設計および冷却効果を高めるため。

7. 静的な剛さ、振動テーブル軸受け容量を上げる忍耐の小さい気球の動的剛さ

3. 電磁石のタイプ垂直/横の正弦のラドム力の振動機械技術的な変数:

......

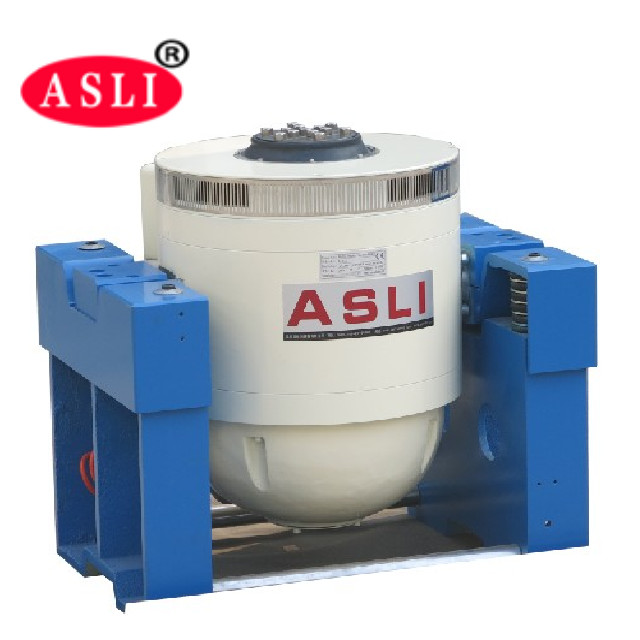

ES-6電子動的振動シェーカー

1. 変数

（1）評価される力:正弦力6000N;任意力6000N;衝撃力12000N;

（2）周波数範囲:3Hzへの3500Hzの固定頻度、あちこちに広がり、任意正弦衝撃

（3の）広がり頻度モード:、線形、あちこちに広がり対数、固定頻度

（4つの）広がり頻度回:1から32767

（5の）広がり頻度時間:固定頻度/単一1-3600minsの広がり頻度カーブは表示することができる。

（7）最高。速度:1.6m/s

（8）最高。変位:25mmp-p （非負荷）、二重ピーク

（9の）影響の変位:25mm

（移動コイルの10の）重量:6.5kg

（11の）振動波:、衝撃任意、正弦制御スペクトル、波、信号のダイナミック レンジは表示することができる

（移動コイルの12の）直径:Φ230のmm

（13の）振動システム次元:W950xH650xD800 mm

（14の）振動システム重量:750KG

2つの振動部品の細部

（1つの）振動発電機1のセット

（2の）振動コントローラー1のセット

（3）コミュニケーション関係の部屋1のセット

（4） DA-6電力増幅器1のセット

（5の）刺激力1のPC

（6の）運転者ソフトウェア1セット

（7）冷却装置1のセット

（8）カラー プリンター1をセット

（9）加速センサー（出力ラインを含みなさい） 1 PC

2-4-2制御ソフトウエアの指定

2-4-2-1正弦波

（1つの）制御モード:正弦波形の制御ソフトウエア

（2）周波数範囲:5000hzへの1.0 （12000hzへの1.0は任意である）

（3）ダイナミック レンジを制御しなさい:100dB

（4）クローズド・ループ時間:10ms

（5の）制御正確さ:±1dB

（6）頻度決断:0.01%

（7）広がりの速度:6000hz/sへの線形広がり0;6000hz/sへの対数の広がり0

（8の）波のゆがみ: <0>

2-4-2-2任意波

（1つの）制御モード:PSD

（2の）周波数範囲:DCへの4800Hz、（DCへの11000Hzは任意である）

（3の）決断:Max.1600ライン

（4）ダイナミック レンジを制御しなさい:90dB

（5）クローズド・ループ時間:普通100ms

（6の）制御正確さ:±1dB

2-4-2-3衝撃波

（1つの）制御モード:波形は制御することができる

（2の）衝撃モード:半正弦の波は、のこぎり波、三角の波、長方形の波、台形波を

（3の）周波数範囲:DCto22000Hz

（4）フレーム:Max.32K

（5の）持続期間の時間:0.5-3000ms

（6の）補償モード:前脈拍、の後脈拍、前に/の後脈拍
