全面的な振動分析のための線形ロガリズムおよび固定周波数スイープモードをサポートする振動テーブル試験装置
Product Details
| 正弦力: | 10000N | スピード: | 1.8m/秒 |
|---|---|---|---|
| 変位: | 51mm | 頻度: | 3～3000Hz |
| 読み込み中: | 270kg | 加速度: | 100g |
| アーマチュア: | 240mm | ||
| ハイライト |
10000N振動テーブルの試験装置,270kg負荷の振動テーブルの試験装置,10000N縦の電動シェーカー |
||
Product Description

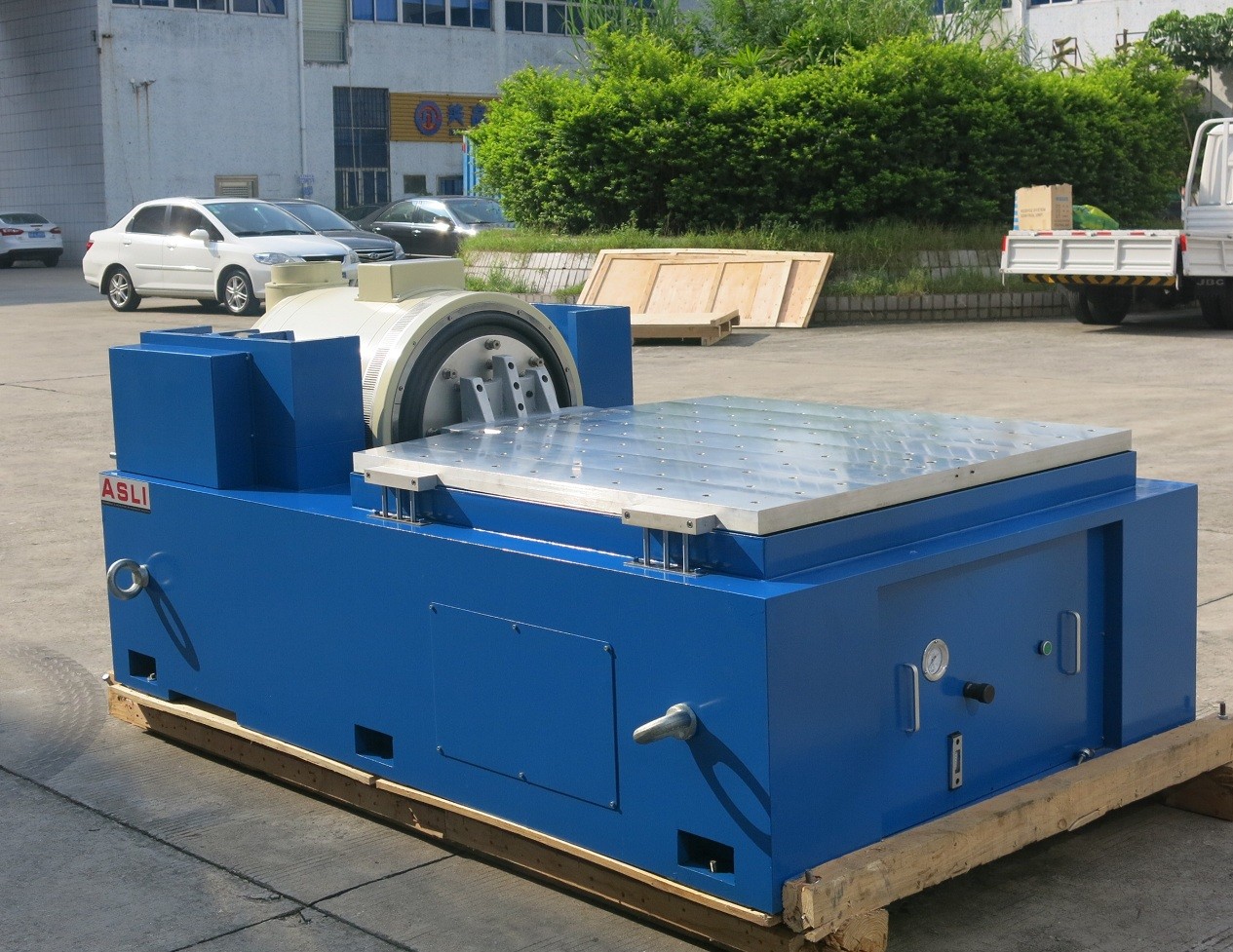

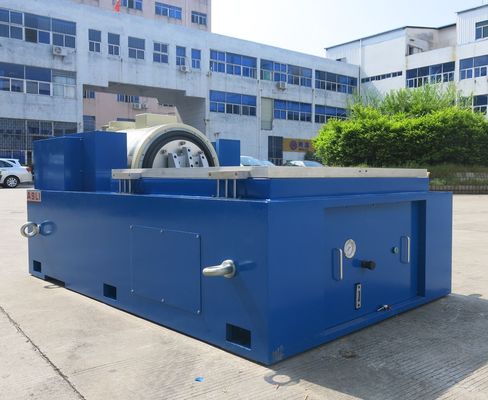

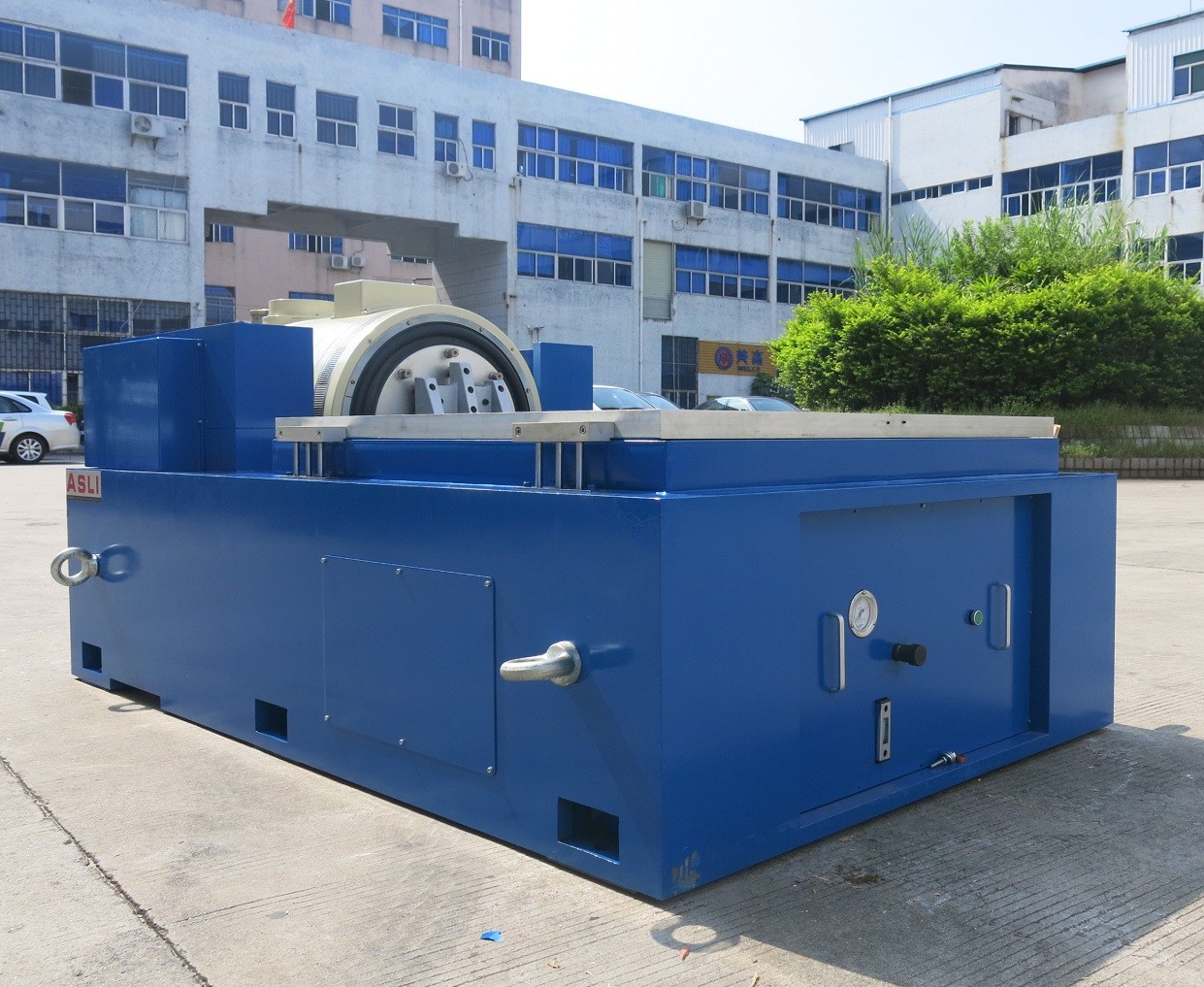

ダイナミック電磁振動試験機 3軸 垂直 水平 空冷式 振動試験装置
用途
高周波振動試験機は、「二重磁気回路構造」、「自己発生型スケルトンアクションリング」、「空力支持」、「ローラーベアリングとリニアガイド」、「トラニオンアイソレーション」などの先進的な現代技術と特殊技術を採用しており、X、Y、Zの3軸正弦波振動試験および広帯域ランダム振動試験、古典的な（半正弦）パルスおよび衝撃応答スペクトル試験を完了できます。国防、兵器、航空、宇宙、通信、電子機器、家電製品などの分野で広く使用されています。
（1）定格力：正弦波力10000N；ランダム力10000N；衝撃力20000N；
（2）周波数範囲：3Hz～3000Hz、固定周波数、スイープ往復、正弦波、ランダム、衝撃
（3）スイープ周波数モード：リニア、ログ、スイープ往復、固定周波数
（4）スイープ周波数回数：1～32767
（5）スイープ周波数時間：固定周波数/シングル 1～3600分、スイープ周波数曲線を表示可能。
（6）最大加速度1000m/s2（無負荷）
（7）最大速度：1.8/s
（8）最大変位：51mmp-p（無負荷）、ダブルピーク
（9）衝撃変位：51mm
（10）可動コイル重量：14kg
（12）振動波形：正弦波、ランダム、衝撃
（13）可動コイル径：Φ240 mm
（14）振動システム寸法：W1060xH750xD845mm
（15）振動システム重量：960KG
（16）600mm*600mm垂直エキスパンダーおよび600*600mm水平スリップテーブル
技術パラメータ：
| 名称 | 自動車部品用梱包振動テーブル/振動テーブルテスター | ||||||||
| モデル | 定格正弦波力（N） | 定格ランダム力（N） | 周波数範囲（Hz） | 定格加速度（m/s2） | 定格速度（m/s） | 定格変位（p-p）mm | 最大積載量（Kg） | 可動コイル（Kg） | 可動コイル寸法（mm） |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
（1）振動発生器 1セット
（2）振動コントローラー 1セット
（3）通信接続チャンバー 1セット
（4）DA-10パワーアンプ 1セット
（5）励磁電源 1個
（7）ドライバソフトウェア 1セット
（8）冷却システム 1セット
（9）産業用コンピュータ 1セット
（10）カラープリンター 1セット（オプション）
（11）加速度センサー（出力ライン含む） 1個
（12）振動治具 1セット（オプション、試験サンプルによる）
デジタル振動コントローラー
振動コントローラーは当社最新設計で、国際的な先進分散システムアーキテクチャを採用しており、そのコアはTI社の最新TMS320シリーズ32ビット浮動小数点高速プロセッサです。テストレポートはMicrosoft Wordで自動生成されます。テスト中またはテスト後に、テストレポートを編集し、自動または手動で生成できます。
1. 高い軸方向共振周波数を持つ、よく設計されたダイナミックサークルスケルトン。
2. 二重磁気回路、磁束漏れが少なく、コンパクトで合理的な構造。
3. ロッカーロッドローラーベアリングストレートおよび輸入指向複合ボディ剛性配向、偏心荷重容量。
4. トラニオンアイソレーション基盤はホルモン使用専用で、設置が容易。
5. ダイナミックサークルの高信頼性を保証する先進的な移動システム。
6. 新しいダクト設計により冷却効果を向上。
7. 静剛性、動剛性のベアリング小バルーンにより、振動テーブルの支持能力を高め、低周波数性能を向上。
