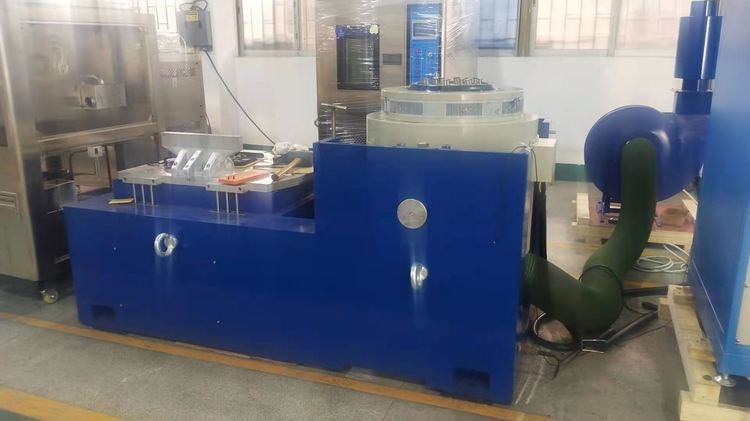

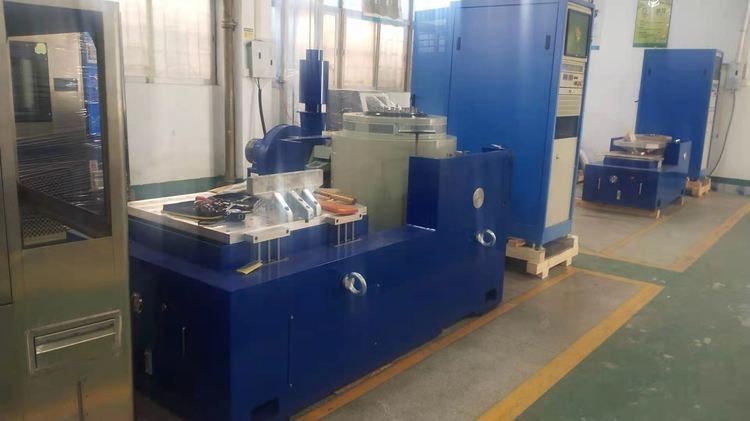

600kgの名乗力を持つ電動力学振動器試験装置は,IEC61373振動試験を満たす
適用される基準:
ISTA,GB,GJB,JIS,MIL-STD,DIN,ISO,ASTM,IECバカな話
主要な用途:
適用する
高周波振動シェーカーは"二重磁気回路構造"",自己生成の骨格動作回路"",空中サポート"および"ローラーベアリングと線形ガイド"を採用した."トランニオン隔離" 先進的な近代技術と特殊技術X,Y,Z三軸シヌソイド振動試験とブロードバンドランダム振動試験で完了し,古典的な (半シヌス) パルスとショック応答スペクトル試験で完了します.国防に広く使われています航空,航空宇宙,通信,電子機器,電気機器,通信,家電などの分野.
(1) 定数力:シナス力6000N,ランダム力6000N,衝撃力12000N
(2) 周波数範囲: 5Hz から 3500Hz 固定周波数,前後を掃く,シナス,ランダム,ショック
(3) スウィープ周波数モード:線形,対数,前後スウィープ,固定周波数
(4) スウィープ周波数回: 1 から 32767
(5) スウィープ周波数時間:固定周波数/シングル 1-3600mins,スウィープ周波数曲線が表示できます.
(6) 最大加速量 1000m/s2(負荷なし)
(7) 最大負荷 180kg
(8) 最大移動: 25mm p-p (負荷なし),ダブルピーク
(9) 衝撃移動: 25 mm
(10) 移動コイルの重量: 6.5kg
(11) 振動方向:垂直
(12) 振動波:シナス,ランダム,ショック
(13) 移動コイルの直径: Φ230 mm
(14) 振動システム寸法 (mm):W850xH750xD550mm
(15) 振動システム重量: 590kg

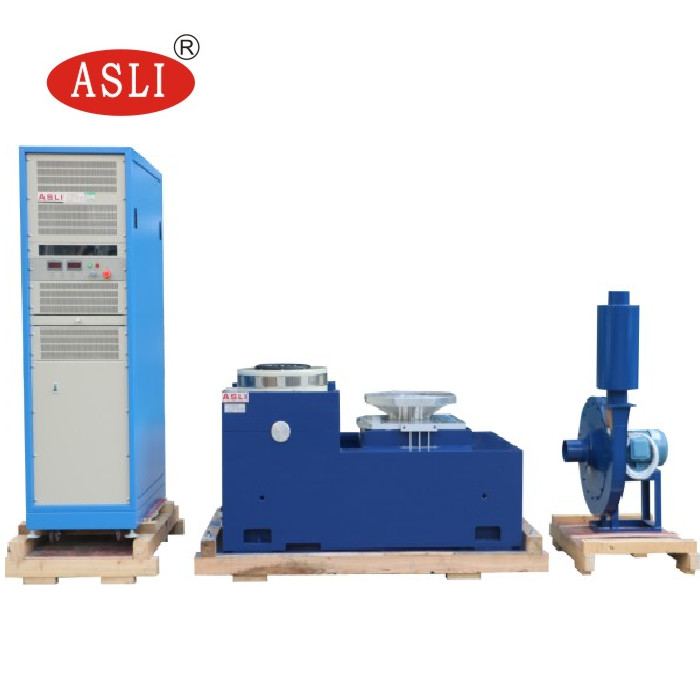

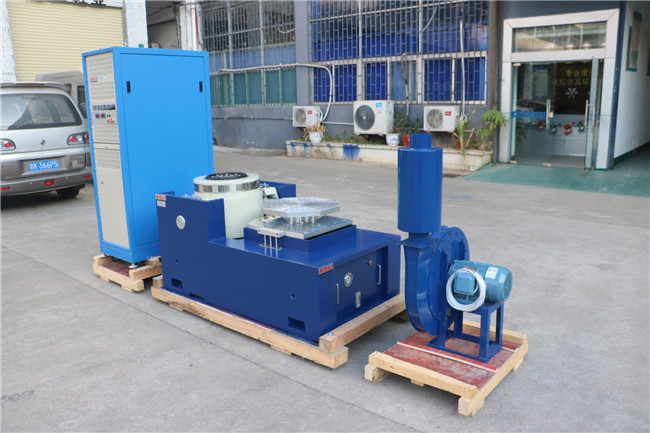

2-2 振動成分 詳細
(1) 振動発生器 1セット
(2) 振動制御器 1セット
(3) 通信接続室 1セット
(4)DA-6 パワーアンプ 1セット
(5) 興奮力 1 pc
(7) ドライバソフトウェア 1セット
(8) 冷却システム 1セット
(9) 産業用コンピュータ 1セット
技術パラメータ:

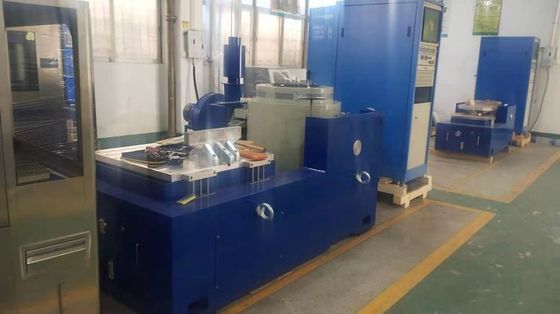

| 名前 | 梱包振動テーブル/自動車部品の振動テーブルテスト | ||||||||
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 指定速度 (m/s) | 定数移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (Kg) | 移動コイルの寸法 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
