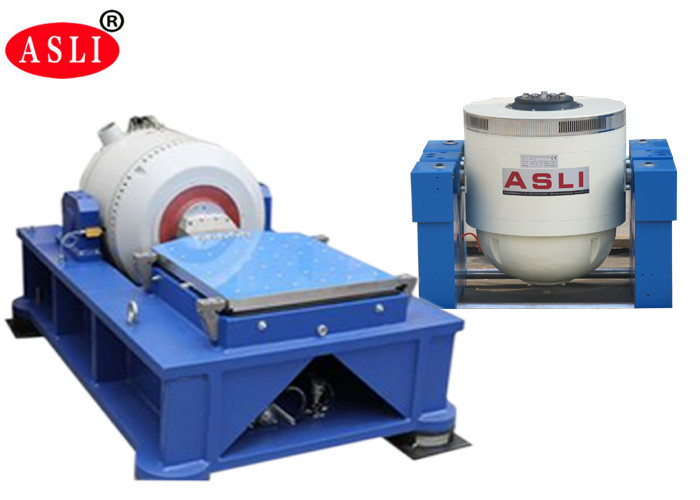

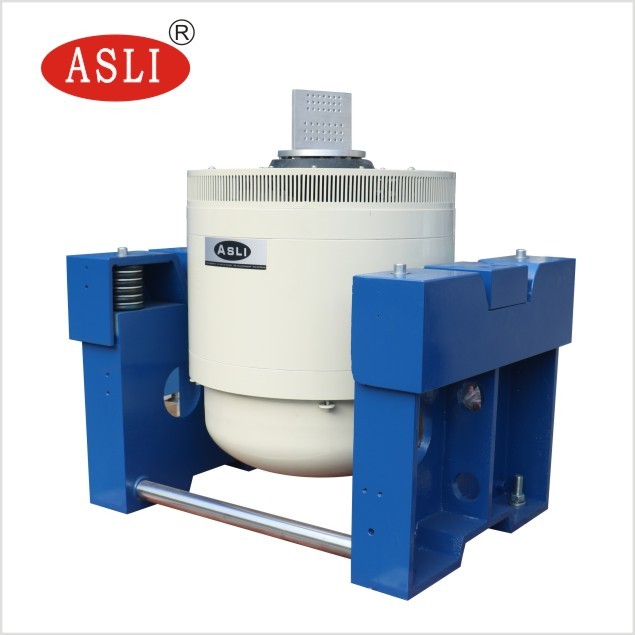

高周波振動試験システム
Product Details
| 応用: | 素材、自動車部品、パッキン、家庭用品 | 電圧: | 380V |
|---|---|---|---|
| 提供されるアフターサービス: | ビデオテクニカルサポート、オンラインサポート、海外での機械整備に対応できるエンジニア、フィールドメンテナンスおよび修理サービス | 保証: | 1年 |
| 該当する業界: | 軍需産業、民間、電子機器、自動車、スペアパーツ、エレクトロニクス、航空 | 製品名: | 振動試験装置 |
| シェーカー力: | 10KN | に適しています: | 最大積載量100kgのテストアイテム |
| 周波数範囲: | 3～3500HZ | 変位: | 51mm |
| ハイライト |
60KN振動テーブルの試験装置,セリウム3000Hzの振動テーブルの試験装置,60KN任意振動テーブル |
||
Product Description
シネススイープ / シネスデウェル / シネスバースト / ランダム / シネスオンランダム あらゆる種類の高周波振動テストシステム
ブロッシャーのリンクはこちらからダウンロードできます
振動テストシステムのために,下記の準備をしてください,そしてあなたの問い合わせを送信します.
標本説明
試料の試験量
標本の寸法
試験プロファイル
試験の最大加速
X,Y,Z方向試験またはZ方向のみの試験
モデル仕様を表示
| システム仕様 | |||
| システムモデル: | ES-10 | ||
| 周波数範囲: | 3~3500 | ||
| 定数力 | シヌスN | 10000 | |
| ランダム N | 20000 | ||
| ショック N | 20000 | ||
| 最大AC | シヌス (m/s2) | 1000 | |
| ランダム (m/s2 rms) | 1000 | ||
| ショック (m/s2) | 2000 | ||
| 最大ベール | シヌス (m/s2) | 1.8 | |
| ショック (m/s2) | 1.8 | ||
| 最大ディスプ | 最大 旅行 mm (p-p) |
51 | |
| 移動コイル | 12kg | ||
| 移動コイルの寸法 | 縦径 240mm | ||
| 最大負荷: | 270kg | ||
振動シェイカーの他の選択
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ランダムテストのための振動例
特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます
7静的硬さ,動的硬さ,ベアリングの小さな気球,振動テーブル容量を高め,低周波のパフォーマンスを向上させる.

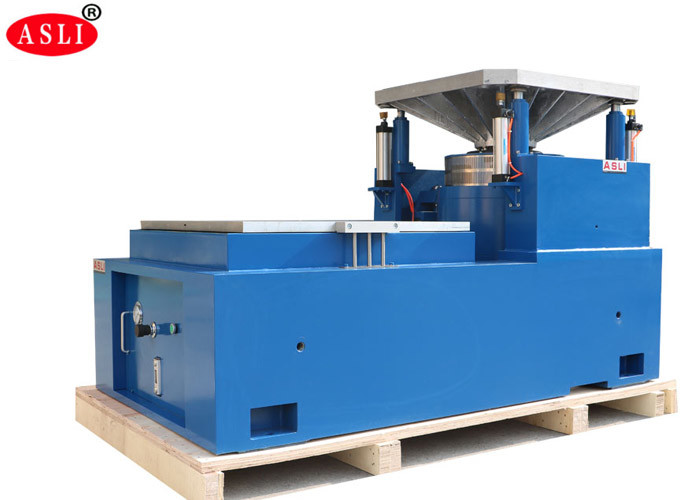

横振動表の技術パラメータ (X,Y軸試験)

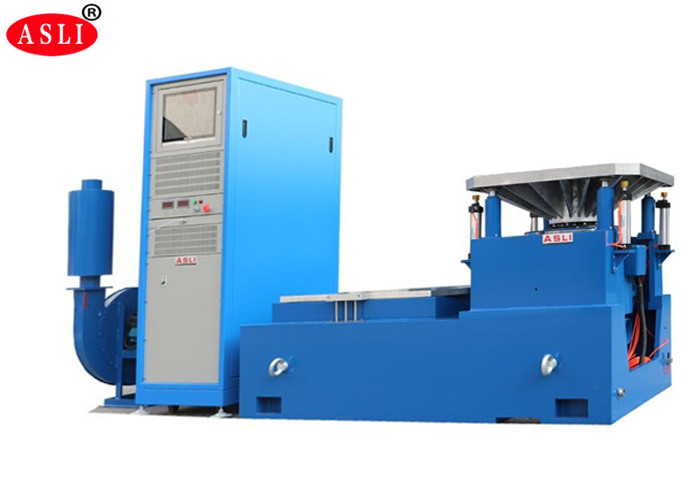

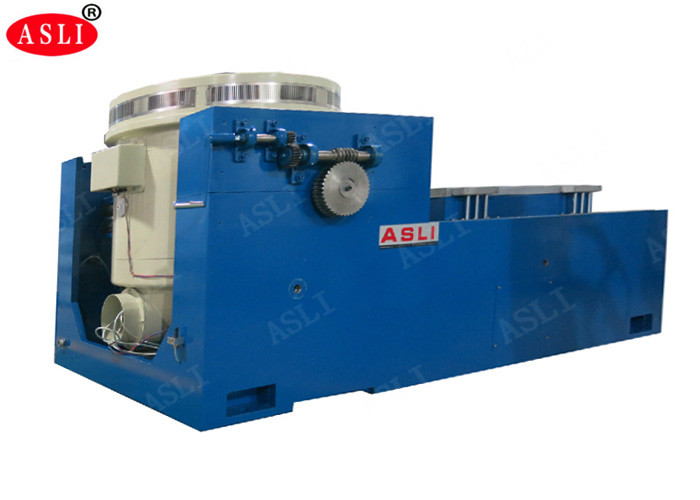

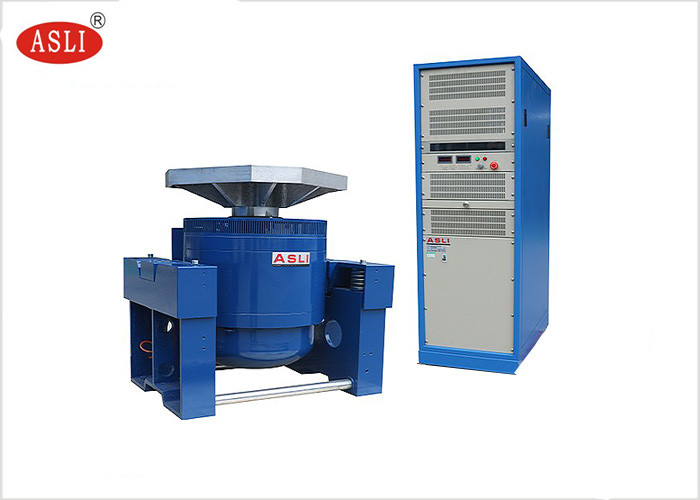

参照の写真:
さらに参考までに:
私達と連絡してください!
