モニター試験用高周波振動シェーカーテーブル試験装置
実験室シミュレーション振動テストマシン/シェーカー機械システムは,高品質,高性能,高い信頼性,精度,正確性,そして便利な操作に専念しています.これはあらゆる種類のテスト仕様を満たすテストプラットフォームですIEC,MIL-STD,JIS,ASTMなどの仕様を含めて実行できます.
技術パラメータ:
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
製品の特徴
* 柔軟な懸垂システムと直線ガイド,強い負荷能力,良い誘導性能と高い安定性
* 中央負荷エアバッグの静的硬さは大きく,動的硬度は小さい. 負荷容量は強い. 動的性能は優れた.
* 迅速な自己検査診断とチェーン保護,高い安全性と信頼性
* エアバッグの隔離とダミング装置により,バイブラターは特別な基盤を必要とせず,振動波を完璧に再現し,振動の伝達を減らす.
* 縦横の拡張プラットフォームの異なる利用を図る
* あらゆる種類の振動制御器で使用可能で,操作は簡単です.

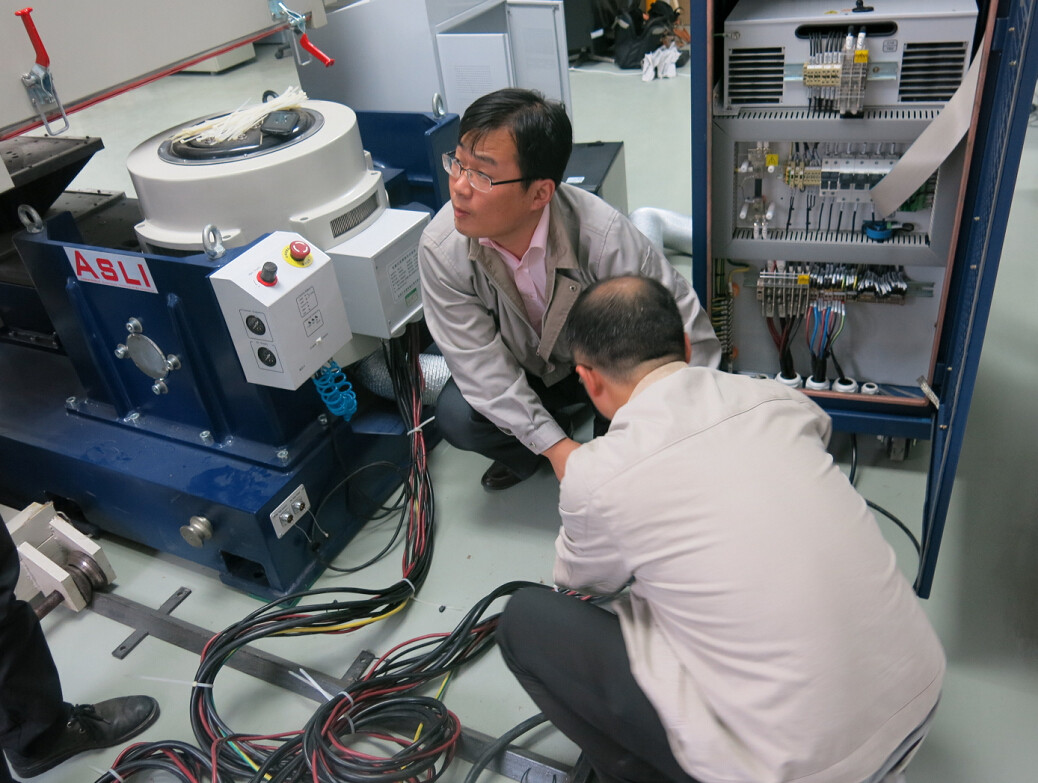

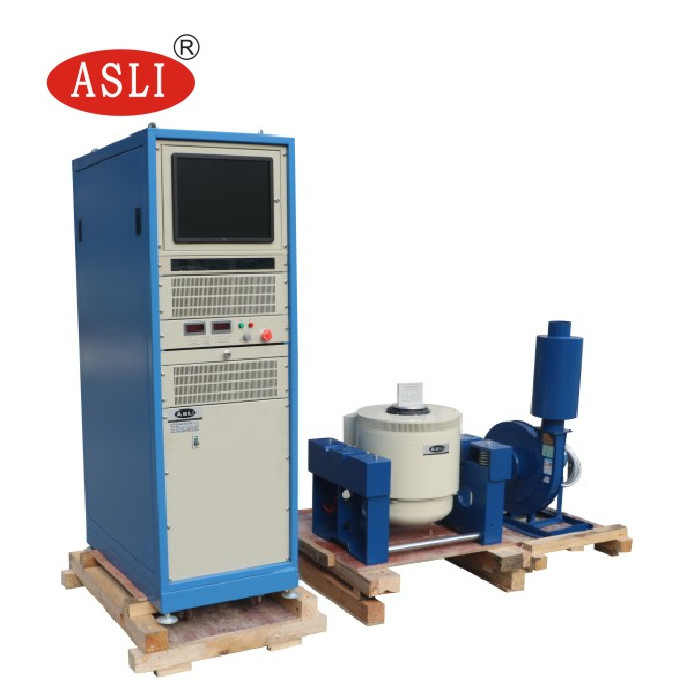

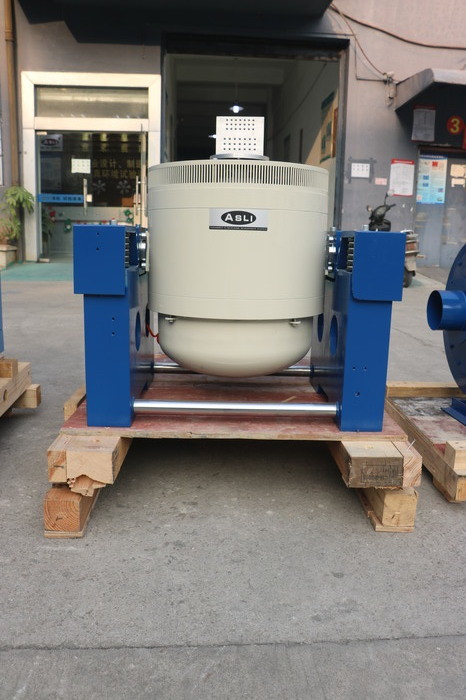

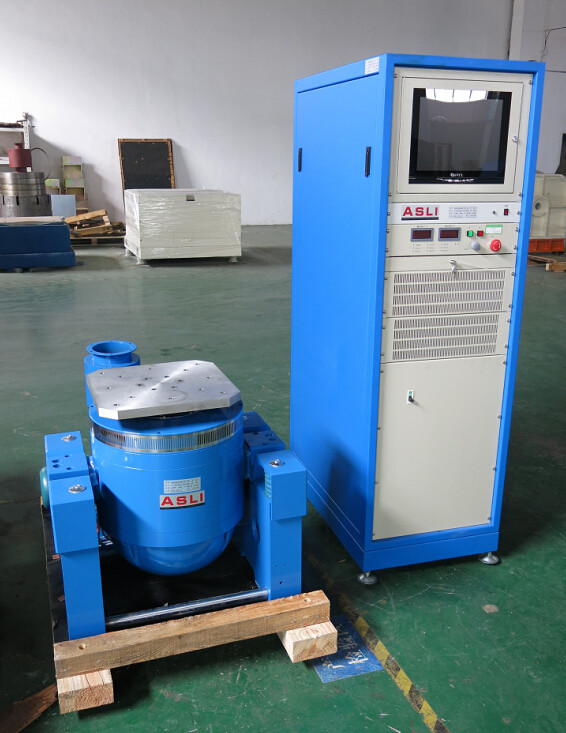

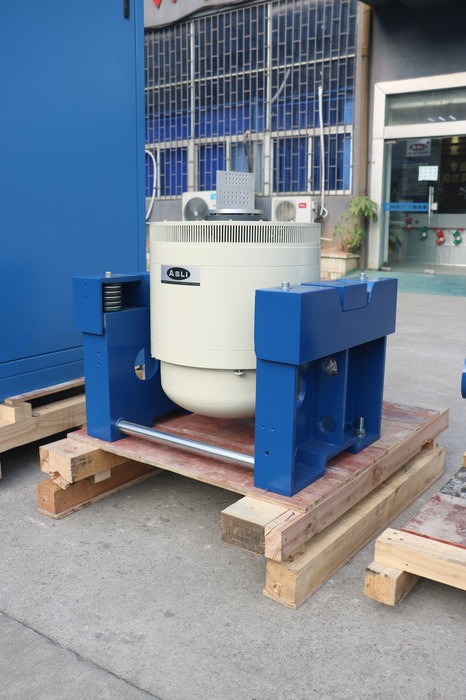

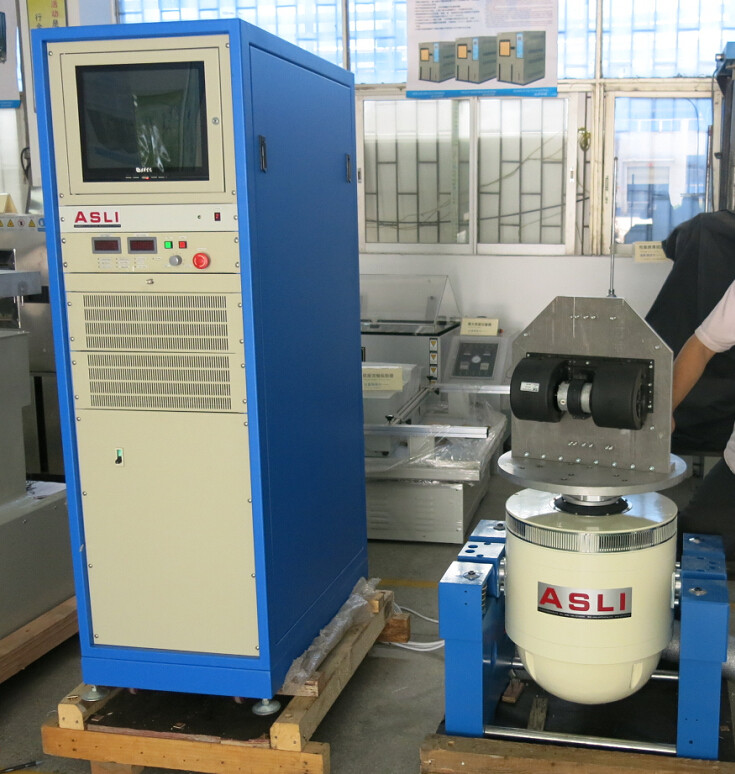

参考になる写真:
垂直拡張装置の技術パラメータ:
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
| VT0606 について | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
振動テストは,回路板,航空機,船,ロケット,ミサイル,自動車,家電,その他の工業製品から多くの分野で広く適用されています.機械についてもっと知りたいなら問い合わせを躊躇しないで下さい.
