3000kg.Fの電動シェーカー、2800HZは試験機に衝撃を与える
Product Details
| 正弦力: | 30000N | 振動方向: | 垂直またはX、Y、Z振動 |
|---|---|---|---|
| スピード: | 1.8m/秒 | 力: | 380v 三相 |
| 頻度: | 3~2800HZ | 加速度: | 100G |
| ハイライト |
2800HZ電動シェーカー,3000kg.f電動シェーカー,2800HZ衝撃の試験機 |
||
Product Description
この電磁シェーカーシステムは、PCB基板およびその他の電子アセンブリ向けの正確な正弦波、ランダム、衝撃振動試験を提供します。定格正弦波力は最大350,000 N、周波数範囲は3,500 Hzまで拡張され、幅広い産業用途にわたる厳格な信頼性と耐久性検証をサポートします。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
当社は、VENZO-820Sシステムシリーズを特徴とする、コンピューター制御の高安定性電磁振動シェーカーシステムのメーカーです。当社の製品は、ダブル磁気回路構造、自己発生スケルトンアクションサークル、空力サポート、ローラーベアリングおよびリニアガイド、トランジオンアイソレーションなどの先進技術を採用しています。これらのシステムは、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を実行できます。
- 優れた軸方向共振周波数を持つ、よく設計されたダイナミックサークルスケルトン。
- 低磁束漏れ、コンパクトで合理的な構造を持つ二重磁気回路設計。
- 優れた偏心荷重容量を提供する、直線的で輸入志向の複合ボディ剛性配向を持つロッカーロッドローラーベアリング。
- ホルモン使用専用のトランジオンアイソレーション基盤で、便利な移動設置を提供します。
- 冷却効果を高める新しいダクト設計。

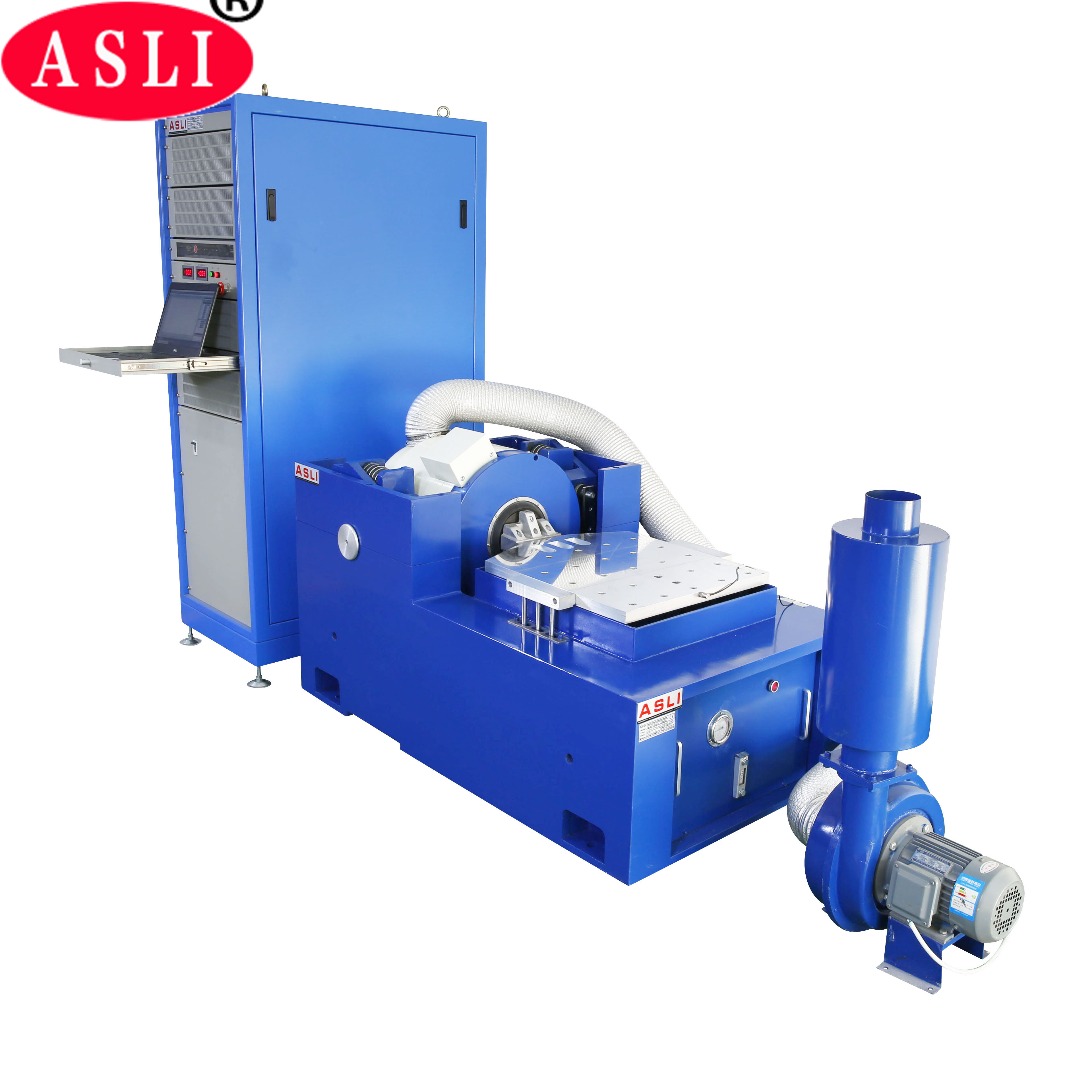

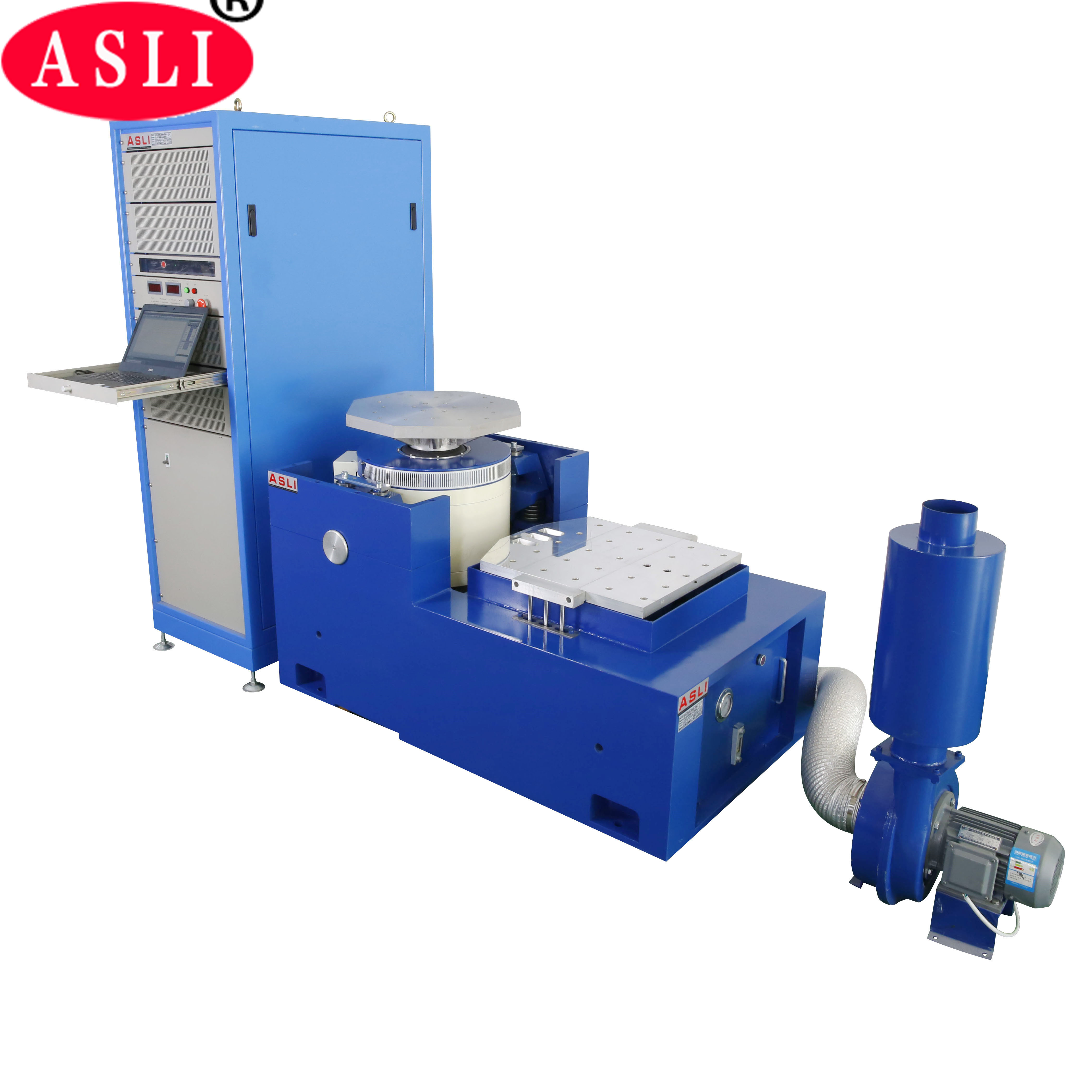

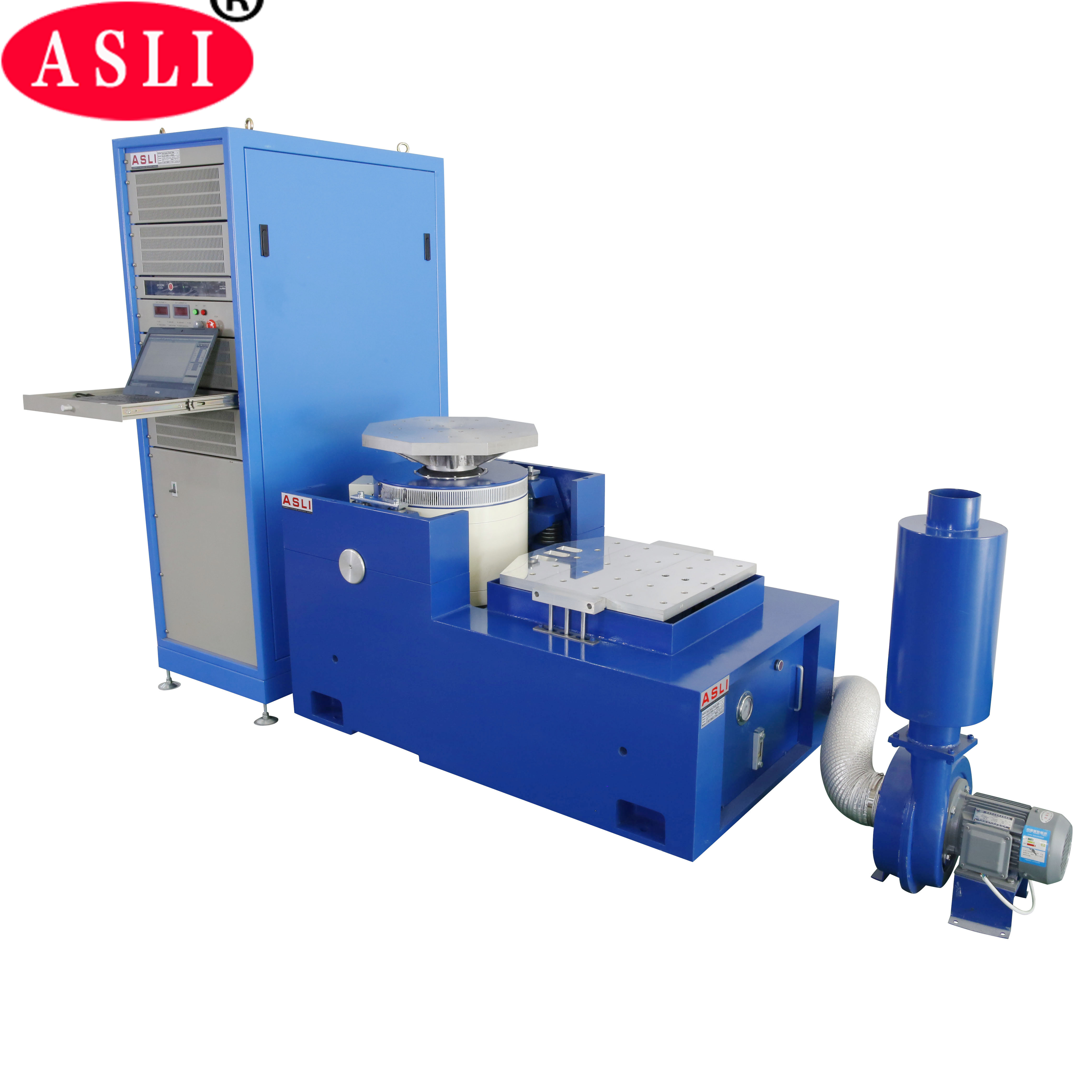

電磁振動シェーカーシステム

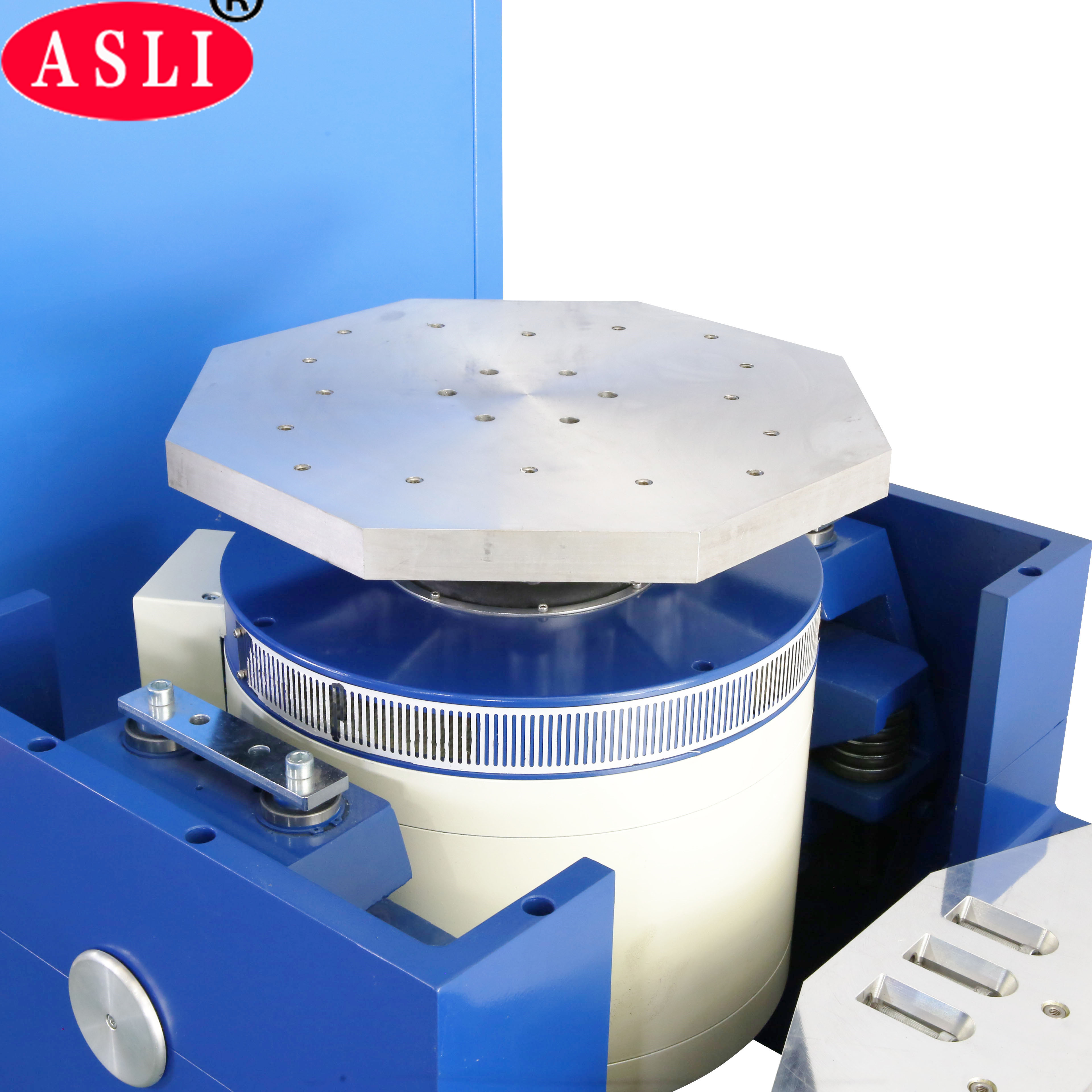

シェーカーアーマチュアと可動コイルの詳細

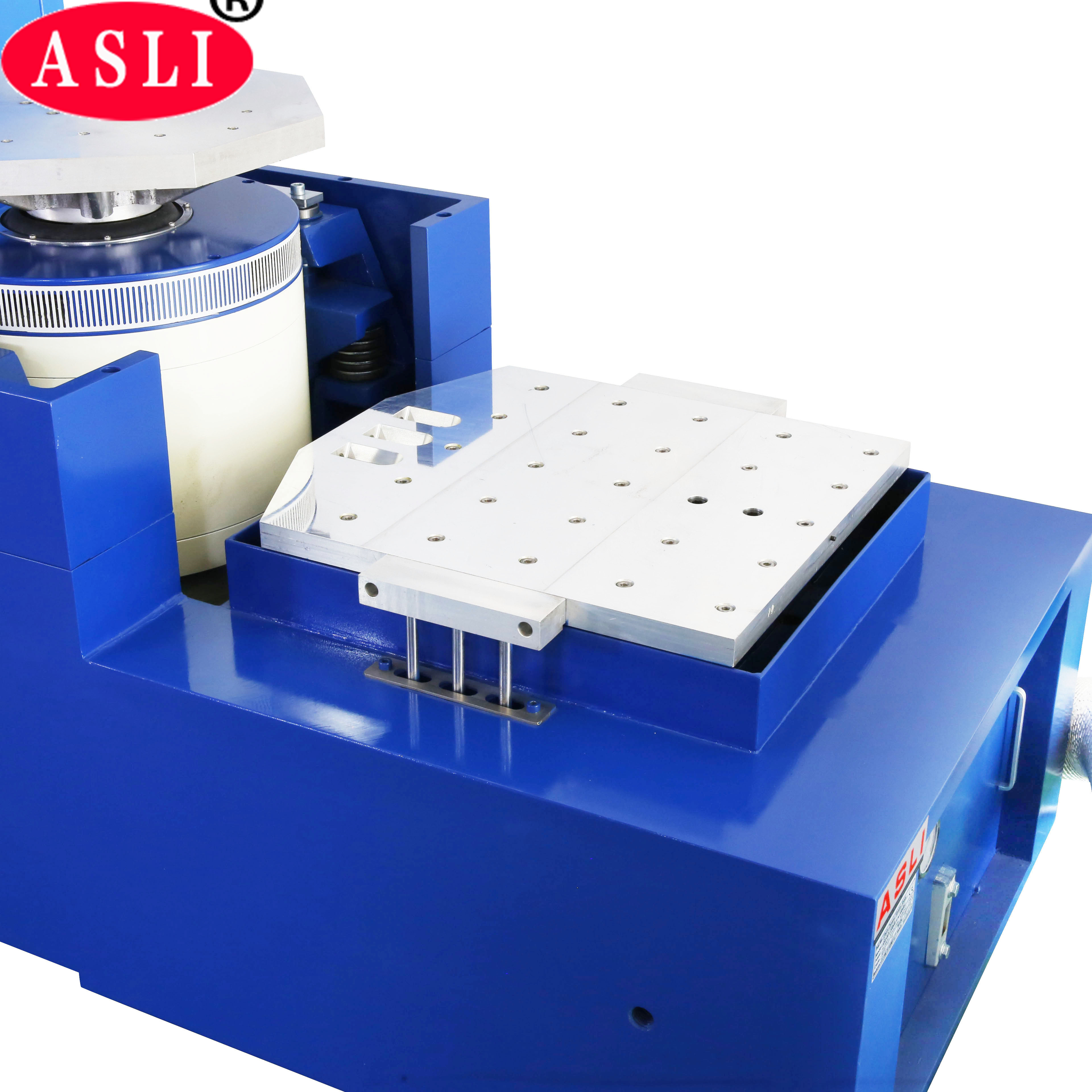

水平スリップテーブル構成
VT垂直エキスパンダー技術図
垂直エキスパンダー設置図
当社は長い歴史を持つ試験装置メーカーです。過去28年間、シミュレーション環境試験装置、機械振動および衝撃試験機に専念してきました。垂直・水平振動電磁タイプ高周波シェーカーテーブルは当社の主力製品の一つであり、この機械でCE認証を取得しています。
3軸プログラマブル産業用振動試験装置である動的電磁シェーカーについてご質問がございましたら、お気軽にお問い合わせください。ありがとうございます。
Product Highlights
3000kg.F の電気力学的シェーカーは、30000N 正弦力、3-2800HZ、100g 加速度、1.8m/s 速度、380V 3 相を提供します。垂直または X、Y、Z 振動、正弦波、ランダム、衝撃試験をサポートします。 CE 認定を取得した 28 年のメーカーで、PCB および電子耐久性テストに最適です。
