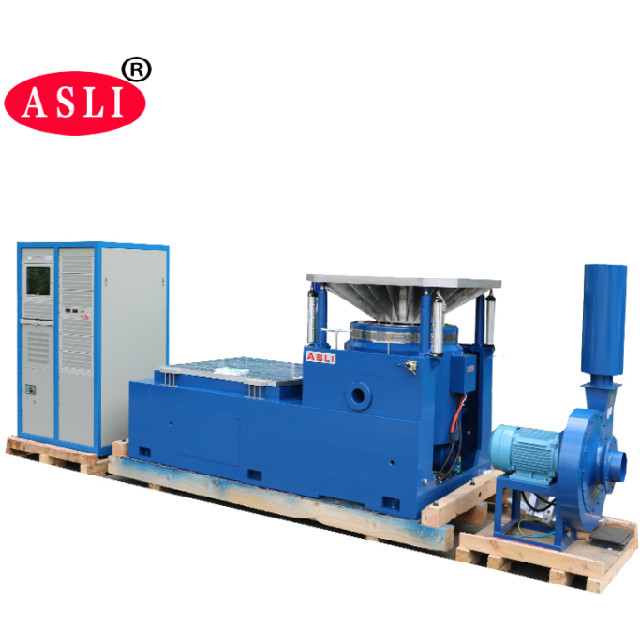

380V 3000Nの横の3つの軸線の振動テーブルの研究室試験装置
Product Details
| 正弦力: | 3000N | スピード: | 1.6m/秒 |
|---|---|---|---|
| 振動方向: | 垂直 | 加速度: | 100G |
| 頻度: | 3～3500HZ | 力: | 380v 三相 |
| 変位: | 25mm | ||
| ハイライト |
3000N 3軸線の振動テーブル,380V 3軸線の振動テーブル,380V研究室試験装置 |
||
Product Description
我々は,電動学高周波振動テスト / 高周波振動疲労テストシリーズ製品のメーカーです.私たちの設備は,二重磁気回路構造を含む,先進的な近代的な技術を採用します自動生成された骨格動作円,空中サポート,ローラーベアリングと線形ガイド,およびトランニオン隔離.これらのシステムはX,Y,Z 三軸シヌソイド振動試験とブロードバンドランダム振動試験クラシックパルステスト (半正弦,トラペゾイド,シール歯波) とショック応答スペクトルテスト
これらの製品は 国防,武器,航空,航空宇宙,通信,電子機器,電気機器,家電などに広く使用されています.

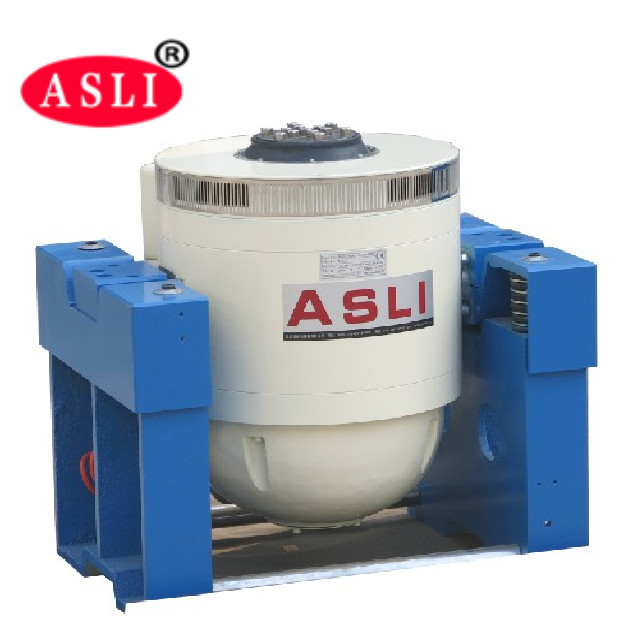

- 高い軸共振周波数で 円形構造を設計した
- 二磁回路設計 磁気流出量が少ない コンパクトで合理的な構造
- ローカー・ラッド・ロール・ベアリングは,直線型で輸入型複合体体硬さ方向性で,優れた偏心負荷能力を備えています.
- ホルモン使用専用のトリニオン隔離基盤 便利な移動式設置
- 先進的な技術で 動き回るシステムは ダイナミック・サークルの高い信頼性を保証します
- 新しい管の設計により冷却効果が向上します.
- ローヤリングの静的硬さと動的硬さ,小さな気球効果により,振動テーブル容量を高め,低周波性能を向上させる.
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 小さい積載台では,より高い加速と作業頻度が実現され,積載能力と機床全体の性能が向上します.

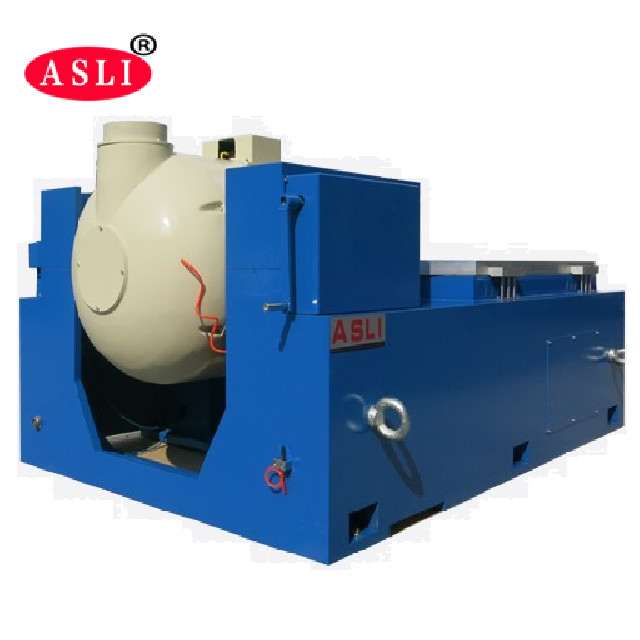

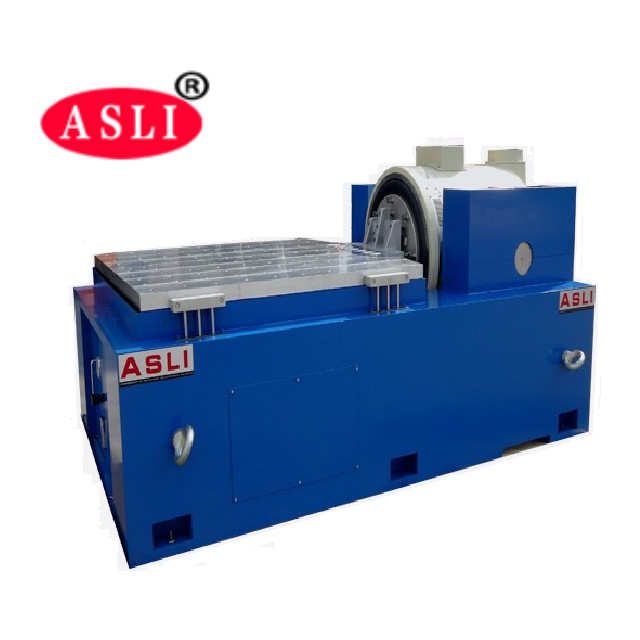

- 横軸ベンチと振動ベンチは,完全な構造を持つ統合型で,設置と調整に便利です.
- 静的圧線 V型設計 傾き耐性と偏差負荷耐性がある
- 構造が良く操作が簡単です
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5〜1500 5〜2000年 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5〜2000年 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5〜1500 5〜2000年 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5〜2000年 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5〜1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5〜1500 5〜2000年 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5〜1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
VTの垂直拡張ベンチと 指定されたクランプは 精密に計算され 精巧に設計され 完璧な構造に基づいて 顧客が最高の性能を得ることを保証します高品質の材料優れた工芸品です
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
| VT0606 について | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (ラウンドベンチ) | 220 | 350 | Φ1200 |
について質問がある場合は電動高周波機械試験機 振動疲労検査機心配しないで連絡してください..
Product Highlights
3000Nの正弦力、3～3500Hzの周波数、25mmの変位、および100gの加速度を備えた380V 3軸振動テーブル。デュアル磁気回路、トラニオン絶縁、ローラー ベアリング ガイダンスを備え、信頼性の高い X、Y、Z 正弦波およびランダム テストを実現します。自動車、航空宇宙、電子機器の耐久性検証に最適です。
