セリウム3000Hzの振動シェーカーのテーブルの研究室試験装置
製品詳細
| 振動力: | カスタマイズされた | 振動方向: | 3軸 |
|---|---|---|---|
| 振動モード: | サインランダム | 変位: | 25~100mm |
| 可動コイル径: | 150~870mm | 応用: | 自動車部品 |
| ハイライト |
3000Hz振動シェーカーのテーブル,セリウムの振動シェーカーのテーブル,セリウムの研究室試験装置 |
||
製品説明
ESシリーズ電磁振動試験システムは、実験室条件下で振動環境をシミュレートし、さまざまな振動試験アプリケーションの衝撃強度と信頼性をテストします。実験室では、振動試験システムの助けを借りて、正弦波、ランダム、共振探索と保持、古典的な衝撃、および道路シミュレーションのモデルシミュレーションと再現が可能です。製品の品質保証および新製品の研究開発に不可欠です。
| モデル |
定格 正弦波 力 (N) |
定格 ランダム 力 (N) |
周波数 範囲 (Hz) |
定格 加速度 (m/s²) |
定格 速度 (m/s) |
定格 変位 (p-p) mm |
最大。 積載 (Kg) |
可動 コイル (Kg) |
寸法 可動部 コイル (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

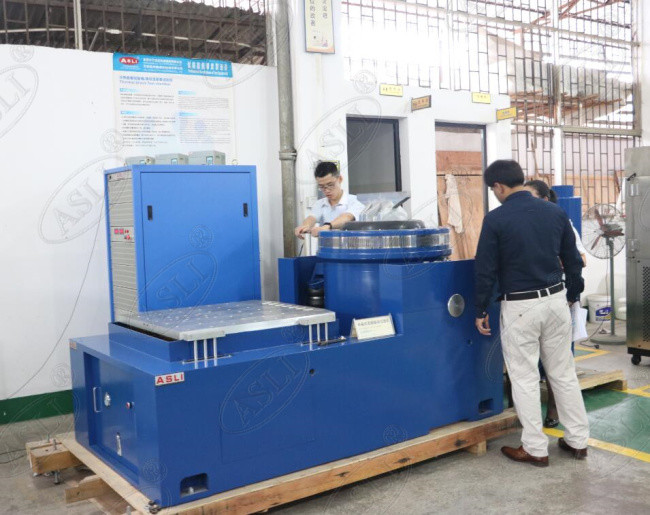

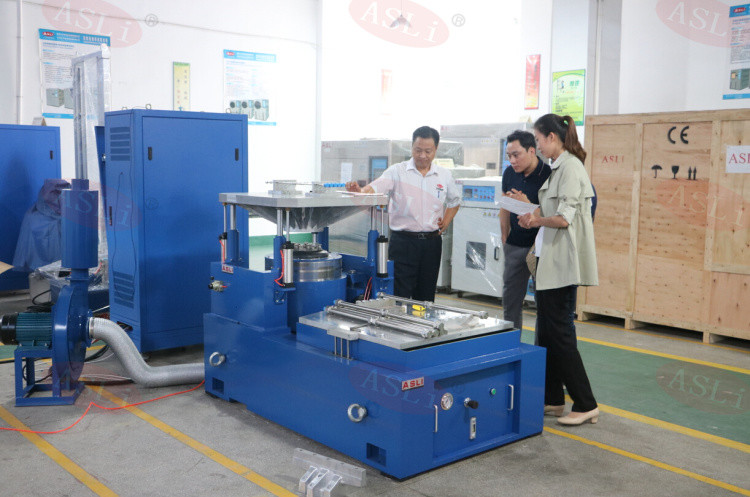

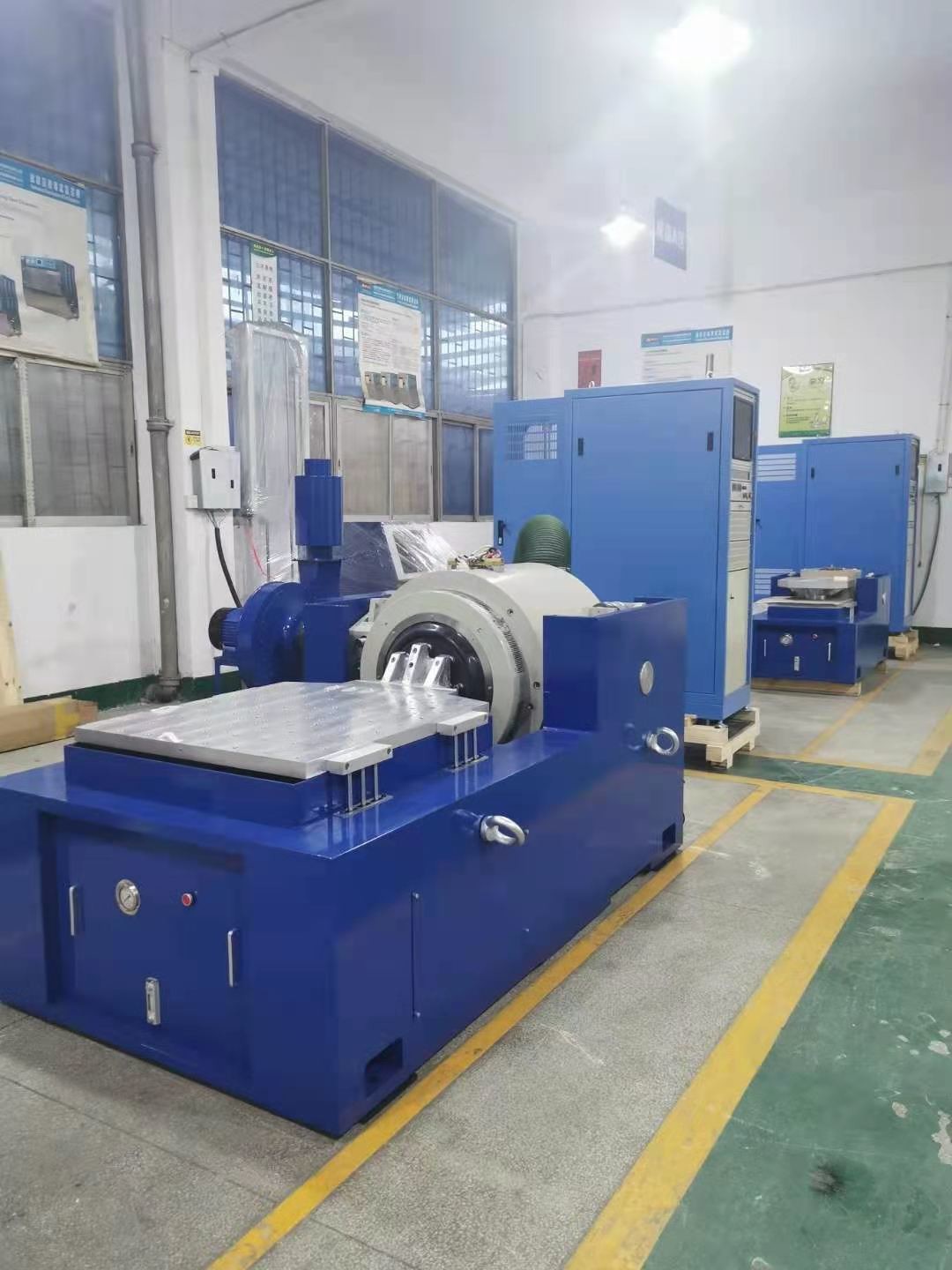

ESシリーズ電磁振動試験システムは、長時間の連続運転のニーズを満たすために特別に設計されています。防振ベースの設置により、垂直および水平振動の両方が可能です。標準プラットフォームには高効率エアバッグ衝撃分離装置が装備されており、建物への振動伝達を最小限に抑え、ほとんどの場合追加の基礎を必要としません。

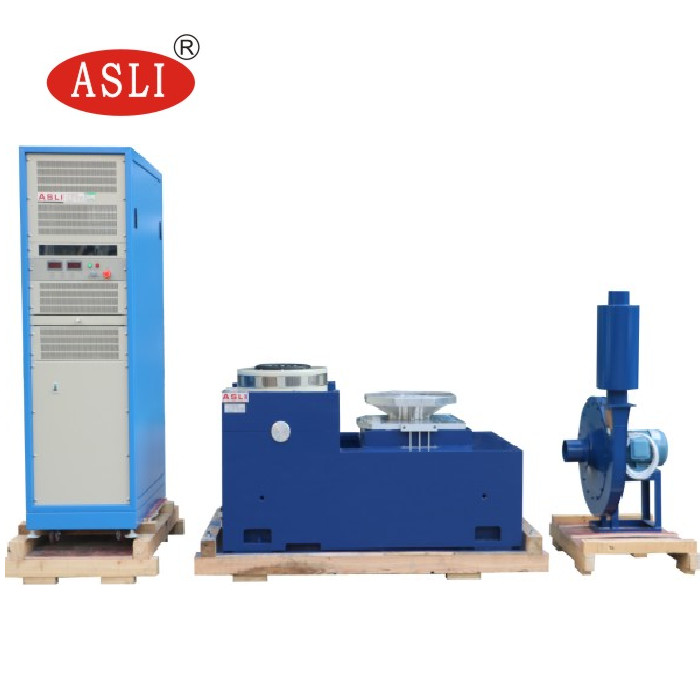

振動試験システムの完全なセットは、シェーカー、パワーアンプ、および振動測定制御システムで構成されています。製品品質検査の確立のための技術サポートを提供するために、関連する国内外の基準（MIL-STD、DIN、ISO、ASTM、IEC、ISTA、GB、GJB、JIB、BSなど）に準拠しています。
よくある質問:
Q1: 電磁振動シェーカーとは何ですか？
回答: 電磁振動シェーカーは、製品が輸送中、操作中、またはサービス中に経験する可能性のある振動条件をシミュレートするために使用される試験システムです。信頼性、耐久性、および認定試験に広く使用されています。
Q2: どのような製品をテストできますか？
回答: 電子部品、自動車部品、バッテリー、航空宇宙部品、電気製品、包装、通信機器、および振動試験を必要とするその他の製品に使用できます。
Q3: シェーカーはどのような振動試験を実行できますか？
回答: システム構成に応じて、正弦波振動、ランダム振動、衝撃試験、共振探索、周波数スイープ、その他のプログラム可能な振動試験を実行できます。
Q4: 最大試験周波数はいくつですか？
回答: 最大周波数は、モデルと構成によって異なります。さまざまな周波数要件に対応するさまざまなシェーカーモデルが利用可能です。適切なモデルをお勧めするために、必要な周波数範囲を提供してください。
Q5: 正しいシェーカーモデルを選択するにはどうすればよいですか？
回答: 主な要因は次のとおりです。
- 最大サンプル重量
- サンプル寸法
- 必要な振動方向
- 周波数範囲
- 最大加速度
- 変位
- 必要な振動試験基準
これらのパラメータに基づいて、適切なシェーカーシステムをお勧めできます。
Q6: シェーカーは垂直および水平振動の両方を実行できますか？
回答: はい。構成に応じて、システムは垂直試験セットアップ、水平試験セットアップ、またはその両方で供給できます。
Q7: ランダム振動試験を実行できますか？
回答: はい。PSDベースのテストプロファイルを含むランダム振動試験用に、適切な振動コントローラーを構成できます。
Q8: 衝撃試験を実行できますか？
回答: はい。選択したシェーカーシステムが必要な衝撃プロファイルに対して十分な力、変位、および加速度能力を持っている場合。
電磁振動シェーカーは、高周波振動試験にいくつかの利点を提供します:
- 広い周波数範囲: 低周波および高周波振動試験の両方に適しており、特に電子部品および自動車部品に適しています。
- 高い制御精度: 周波数、加速度、変位、速度、および試験時間は正確に制御できます。
- 高速応答: 電磁駆動システムは制御信号に迅速に応答するため、スイープ振動試験に適しています。
- 安定した振動出力: クローズドループ制御により、テスト全体で安定した振動レベルを維持できます。
- プログラム可能なテスト: 周波数範囲、スイープレート、加速度、サイクル数などのテストパラメータを自動的にプログラムできます。
- 高周波試験に適しています: 特にPCB/PCBA、自動車用電子機器、センサー、コネクタ、バッテリー、その他の電子部品に適しています。
- 高い自動化: テストプログラムを保存して自動的に実行できるため、テスト効率と再現性が向上します。
振動試験ベンチに加えて、当社の製品範囲は以下もカバーしています:
- 温度/湿度試験シリーズ: 温度湿度試験チャンバー、ウォークイン安定性チャンバー、熱衝撃試験チャンバー、温度湿度UV試験チャンバー、ランプレート温度チャンバー。
- エイジング試験シリーズ: 高温オーブン、真空乾燥オーブン、空気換気エイジング試験チャンバー、蒸気エイジング試験チャンバー、オゾン試験チャンバー、バーンイン試験装置。
- 気象シミュレーション試験シリーズ: 雨スプレー試験チャンバー、ほこり試験チャンバー、キセノンランプエイジング試験チャンバー、UV耐性試験チャンバー。
- 機械試験シリーズ: 振動試験機、落下試験機、バンプ試験機、加速度機械衝撃試験機など。
製品のハイライト
CE 3000Hz 自動車部品試験用 3 軸振動シェーカー。サイン/ランダム モード、25 ～ 100 mm の変位、カスタマイズ可能な力。 MIL-STD、ISO、IECに準拠。効率的にエアバッグを隔離し、基礎は必要ありません。品質保証や研究開発に最適です。
