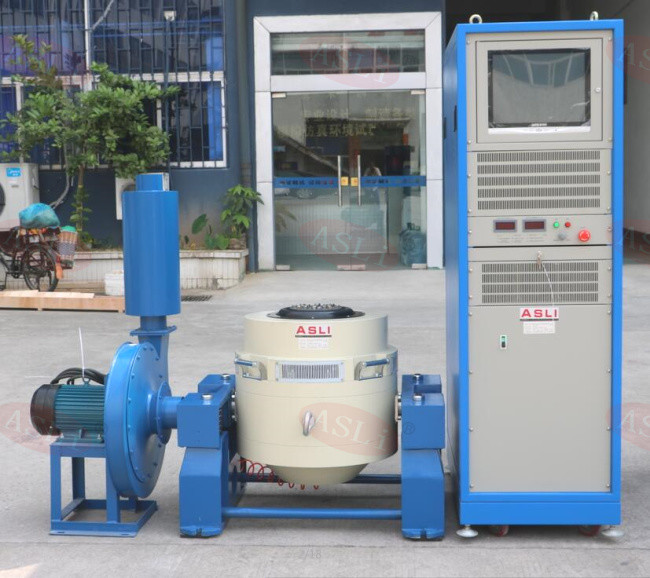

380V 2000kg。Fの冷却される空気が付いている電動振動試験台
Product Details
| 正弦力: | 20000N | スピード: | 1.8m/秒 |
|---|---|---|---|
| 振動方向: | 垂直と水平 | 加速度: | 100G |
| 頻度: | 3～3000Hz | 力: | 380v 三相 |
| 変位: | 51mm | ||
| ハイライト |
380V 電動力学振動試験台,2000kg.Fの振動試験台,空気冷却振動試験台 |
||
Product Description
380V 2000kg.F エレクトロダイナミック振動テストベンチは,製品の信頼性試験のために設計された高加速電動学振動システムです.電動高周波振動試験器と高周波振動疲労試験器のメーカーとして双磁回路構造 自作の骨格動作回路 空中サポート 線形導航のローラーなどトルニオン隔離これらのシステムは,X,Y,Z三軸シヌソイド振動テスト,ブロードバンドランダム振動テスト,古典的なパルステスト (半シヌス,トラペゾイド,ショックレスポンススペクトルテスト.
これらの振動テストシステムは 国防,武器,航空,航空宇宙,通信,電子機器,電気機器,家庭用家電.
- 高い軸共振周波数で 円形構造を設計した
- 二磁回路設計 磁気流出量が少ない コンパクトで合理的な構造
- ローカー・ラッド・ロール・ベアリングは,直線型で輸入型複合体体硬さ方向性で,優れた偏心負荷能力を備えています.
- ホルモン使用専用のトリニオン隔離基盤 便利な移動式設置
- 先進的な技術で 動き回るシステムは ダイナミック・サークルの高い信頼性を保証します
- 新しい管の設計により冷却効果が向上します.
- 小型の気球で軸承の静的硬さと動的硬さ,振動テーブル容量を高め,低周波性能を向上させる.
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 小さい積載台では,より高い加速と作業頻度が実現され,積載能力と機床全体の性能が向上します.

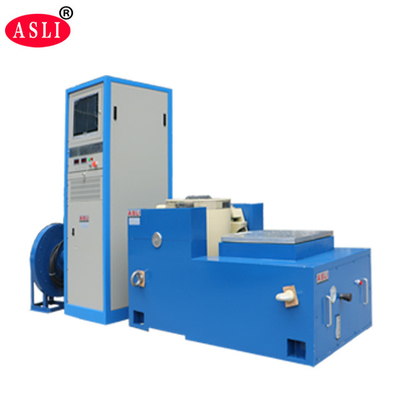

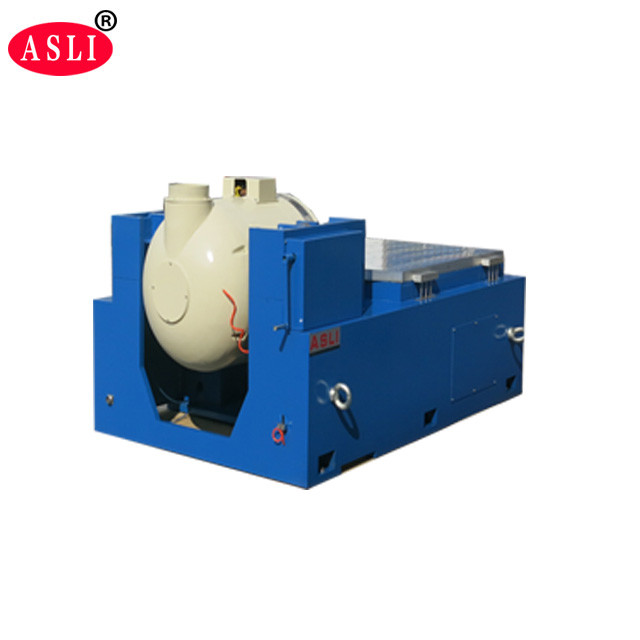

- 横軸ベンチと振動ベンチは,完全な構造を持つ統合型で,設置と調整に便利です.
- 静的圧線,V形,傾斜耐性,偏差負荷耐性がある
- 構造が良く操作が簡単です
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5〜1500 5〜2000年 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5〜2000年 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5〜1500 5〜2000年 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5〜2000年 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5〜1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5〜1500 5〜2000年 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5〜1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
VTの垂直拡張ベンチと指定されたクランプは 精密に計算され 精巧に設計されており 完璧な構造に基づいて 顧客が最高の性能を得ることを保証します高品質の材料優れた工芸品です
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
| VT0606 について | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (ラウンドベンチ) | 220 | 350 | Φ1200 |
について質問がある場合は電動高周波機械試験機 振動疲労検査機連絡してください.
