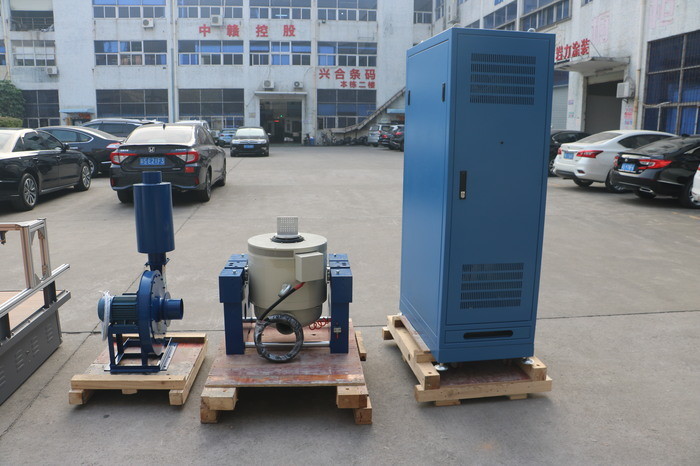

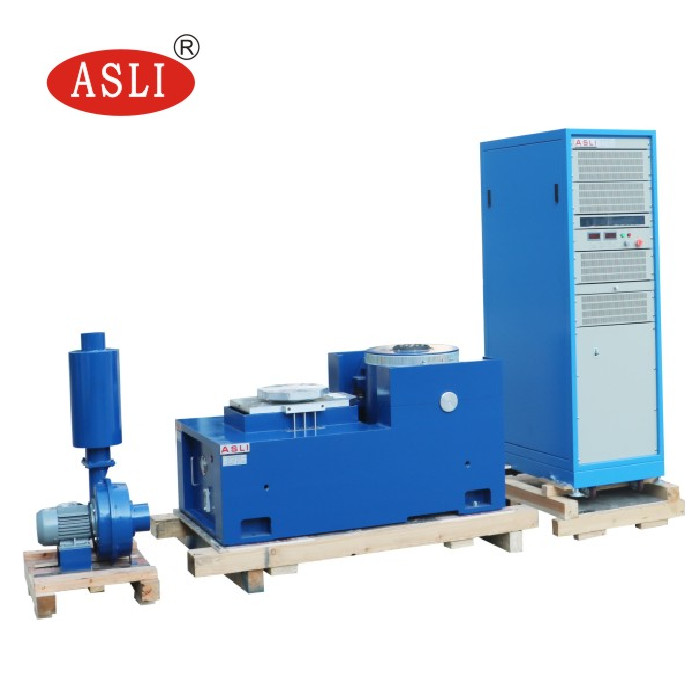

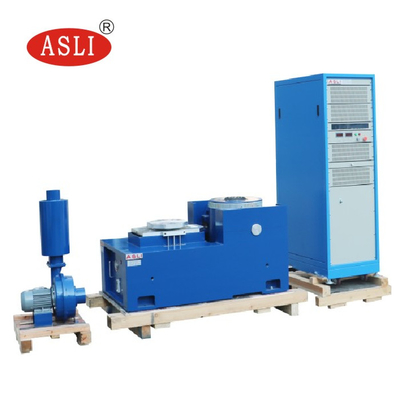

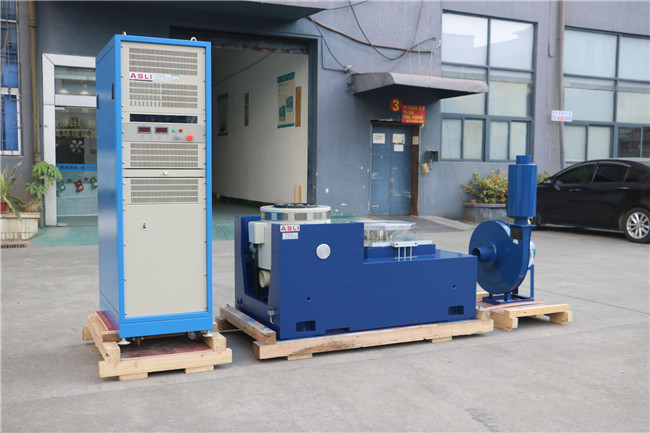

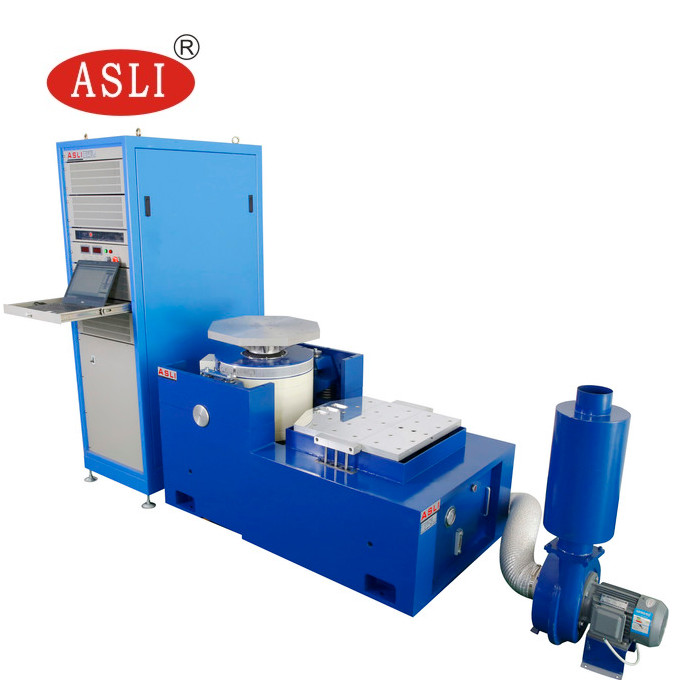

380V 3任意段階3000Nの縦の振動試験機
Product Details
| 正弦力: | 3000N | スピード: | 1.6m/秒 |
|---|---|---|---|
| 振動方向: | 垂直 | 加速度: | 100G |
| 頻度: | 3～3500HZ | 力: | 380v 三相 |
| 変位: | 25mm | ||
| ハイライト |
3000N縦の振動試験機,3000N任意振動テスト,380V 3段階の振動試験機 |
||
Product Description
当社は、電磁気式高周波振動試験機／高周波振動疲労試験機シリーズのメーカーです。当社のシステムは、ダブル磁気回路構造、自己発生スケルトンアクションサークル、空力サポート、リニアガイド付きローラーベアリング、トランサムアイソレーションなどの先進技術を採用しています。これらの機械は、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を実行できます。これらの製品は、国防、兵器、航空、宇宙、通信、電子機器、家電製品、家庭用電化製品などの産業で広く使用されています。
- 設計性の高いダイナミックサークルスケルトンにより、高いステージ軸共振周波数を実現。
- 低磁束漏洩、コンパクトな構造、合理的なレイアウトを備えた二重磁気回路設計。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、高い偏心荷重容量を提供します。
- トランサムアイソレーション基台は、ホルモン使用専用で、便利な移動設置が可能です。
- システム全体に統合された先進技術により、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により、冷却効果を向上。
- 小型ボールベアリングの静剛性と動剛性により、振動テーブルの容量を向上させ、低周波性能を改善。
| モデル | 定格正弦波力（N） | 定格ランダム力（N） | 周波数範囲（Hz） | 定格加速度（m/s²） | 定格速度（m/s） | 定格変位（p-p）mm | 最大積載量（Kg） | 可動コイル（Kg） | 可動コイル寸法（mm） |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |

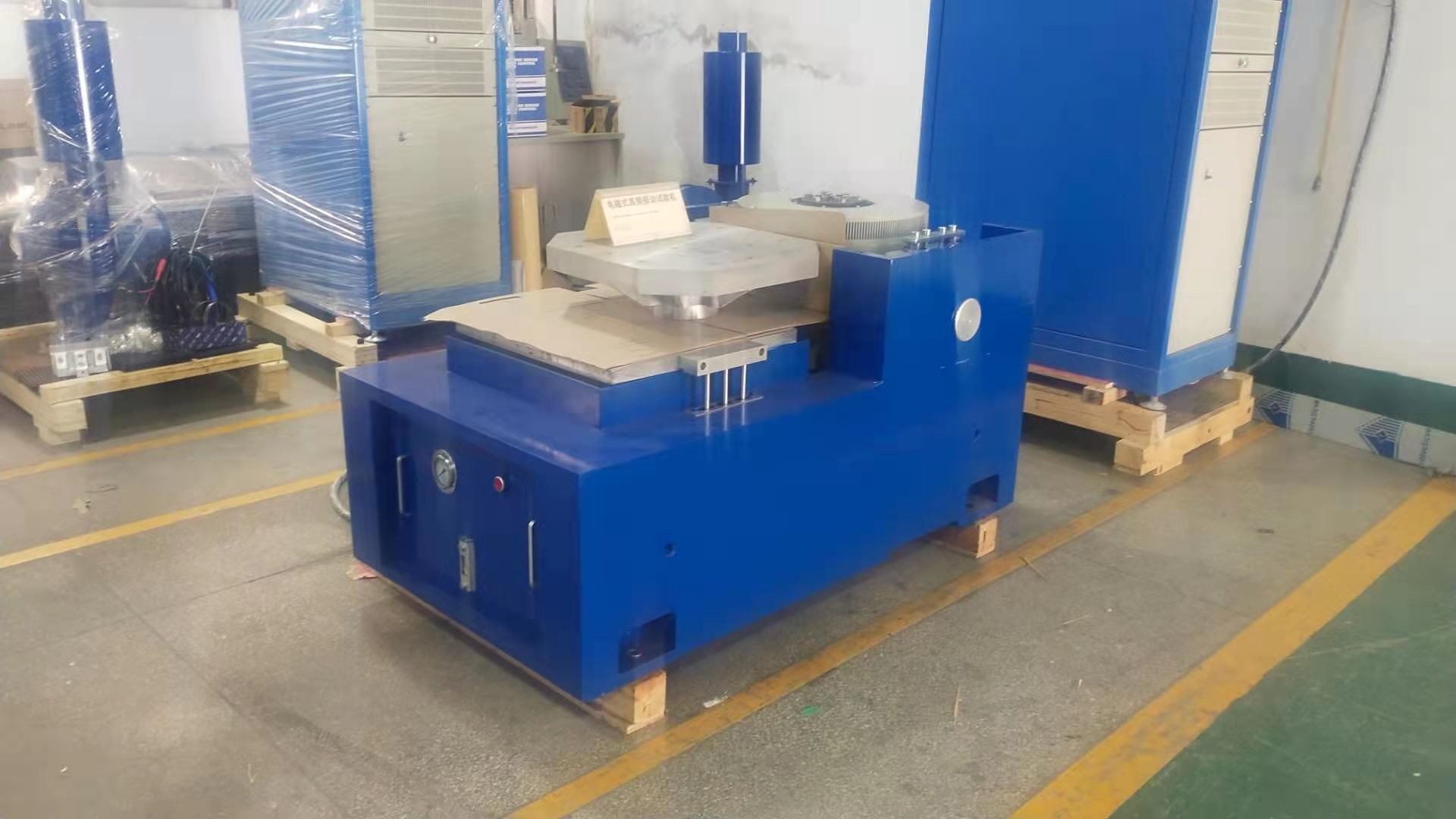

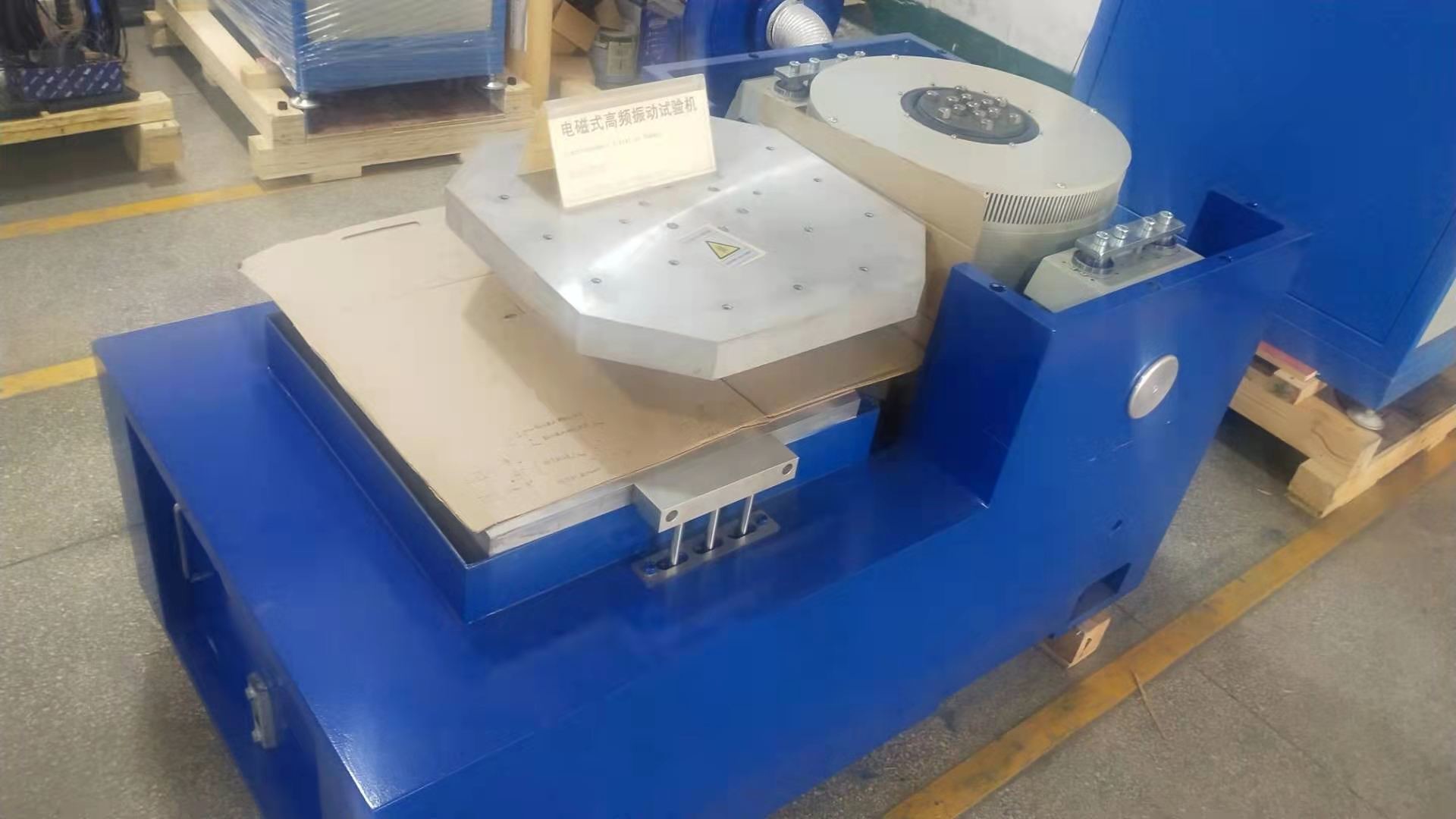

- 小型ローディングベンチ内で、より高い加速度と動作周波数を実現し、機械全体のベンチの積載能力と性能を向上させます。
- 水平ベンチと振動ベンチは一体型で、構造が完璧で、設置と調整が容易です。
- 静圧トラック、V字型設計、傾斜抵抗およびバイアス荷重抵抗に対応。
- 内蔵オイルポンプは構造が良好で操作が簡単です。
| モデル | ベンチサイズ（mm） | 周波数範囲（Hz） | 可動部品の重量（kg） |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5～1000 5～1500 5～2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5～1000 5～1400 5～2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5～1000 5～1500 5～2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5～1000 5～1200 5～2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5～800 5～1000 5～1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5～1000 5～1500 5～2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5～1000 5～1300 5～1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5～800 5～1100 5～1400 | 126 168 210 |
VT垂直延長ベンチと指定クランプは、完璧な構造、高品質な素材、優れた職人技に基づいて、顧客が最高のパフォーマンスを得られるように、精密に計算され、精巧に設計されています。
| モデル | 重量（kg） | 最大周波数（Hz） | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212（丸型ベンチ） | 220 | 350 | φ1200 |
「電磁気式高周波機械試験機 振動疲労試験機」についてご不明な点がございましたら、お気軽にお問い合わせください。
Product Highlights
380V 3 相垂直振動試験機は、ランダムおよび正弦試験において、3000N 正弦力、3 ～ 3500Hz、加速度 100g、変位 25mm を実現します。 CE 承認済みの二重磁気回路により、耐久性と効率性が保証されます。カスタムオプションも利用可能。
