研究室試験のための横の30KN電動振動シェーカー システム
Product Details
| ランダムな力: | 30KN | 振動方向: | 垂直方向の振動 水平方向の振動 |
|---|---|---|---|
| モード: | 電磁 | 応用: | 研究室 |
| 振動テーブルのサイズ: | 800*800 | 変位: | 100mm |
| ハイライト |
30KNの電動力学振動振動器,ラボ振動試験システム,水平電磁加振機システム |
||
Product Description

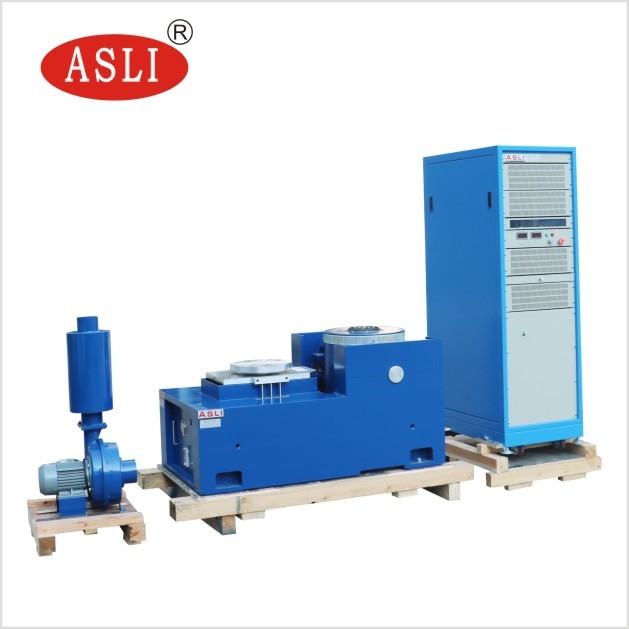

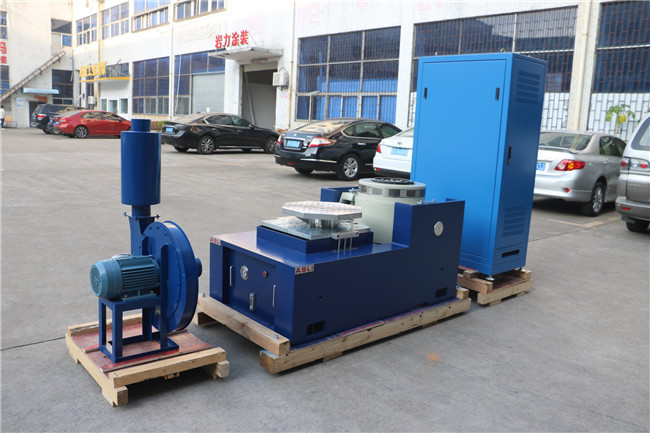

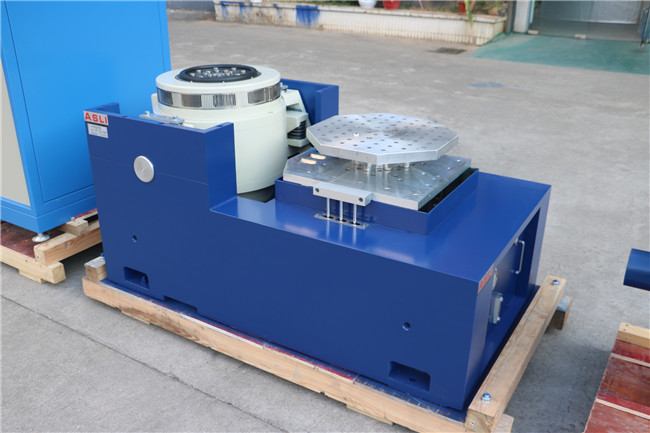

ES-30は、ラボ試験用に設計された水平30kNの電磁振動試験機です。100mmのストローク能力を備えた高周波性能を発揮し、幅広い用途で厳格な振動試験に適しています。
- GB/T 31486-2015 — 電気自動車用トラクションバッテリーの電気性能要件および試験方法
- UL 1642:2012 — リチウム電池規格
- UL 2054:2012 — 家庭用および業務用バッテリー
- UN38.3(2012) — パート3：危険物輸送の提案 — 試験および標準マニュアル
- IEC62133-2:2017 — ポータブル用途で使用されるポータブル密閉型二次電池およびそれらから作られたバッテリーの安全要件 — パート2：リチウムシステム
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (丸型ベンチ) | 220 | 350 | φ1200 |
電磁振動試験機の最大加速度レベルは、最大電流と積載量によって決まります。低周波数では、可動部の変位が制限されるため、加速度が高レベルに達しません。可動部の共振周波数は、周波数範囲の上限よりも高く設定されています。
振動発生器の性能は、異なる周波数での最大加速度を示すチャートで表すことができます。対数-対数プロットを使用すると、変位の制限は6dB/オクターブの傾きを持つ直線で表すことができます。
振動テーブルのサイズは、サンプルサイズに応じて選択されます。一般的な振動試験の応用には以下が含まれます：
- ラボ試験
- 自動車部品
- LED照明
- バッテリー試験
- ケーブル
- パッケージング
100mmストローク高周波電磁振動試験機についてさらに詳しく知りたい場合は、お気軽にお問い合わせください。さらにサポートと情報を提供いたします。
Product Highlights
垂直/水平試験、100mmの変位、800×800mmのテーブルを備えた30KN電磁振動シェーカー。 GB/T、UL、UN38.3、IEC規格に準拠。研究室、自動車、バッテリー、LED のテストに最適です。カスタムオプションも利用可能。
