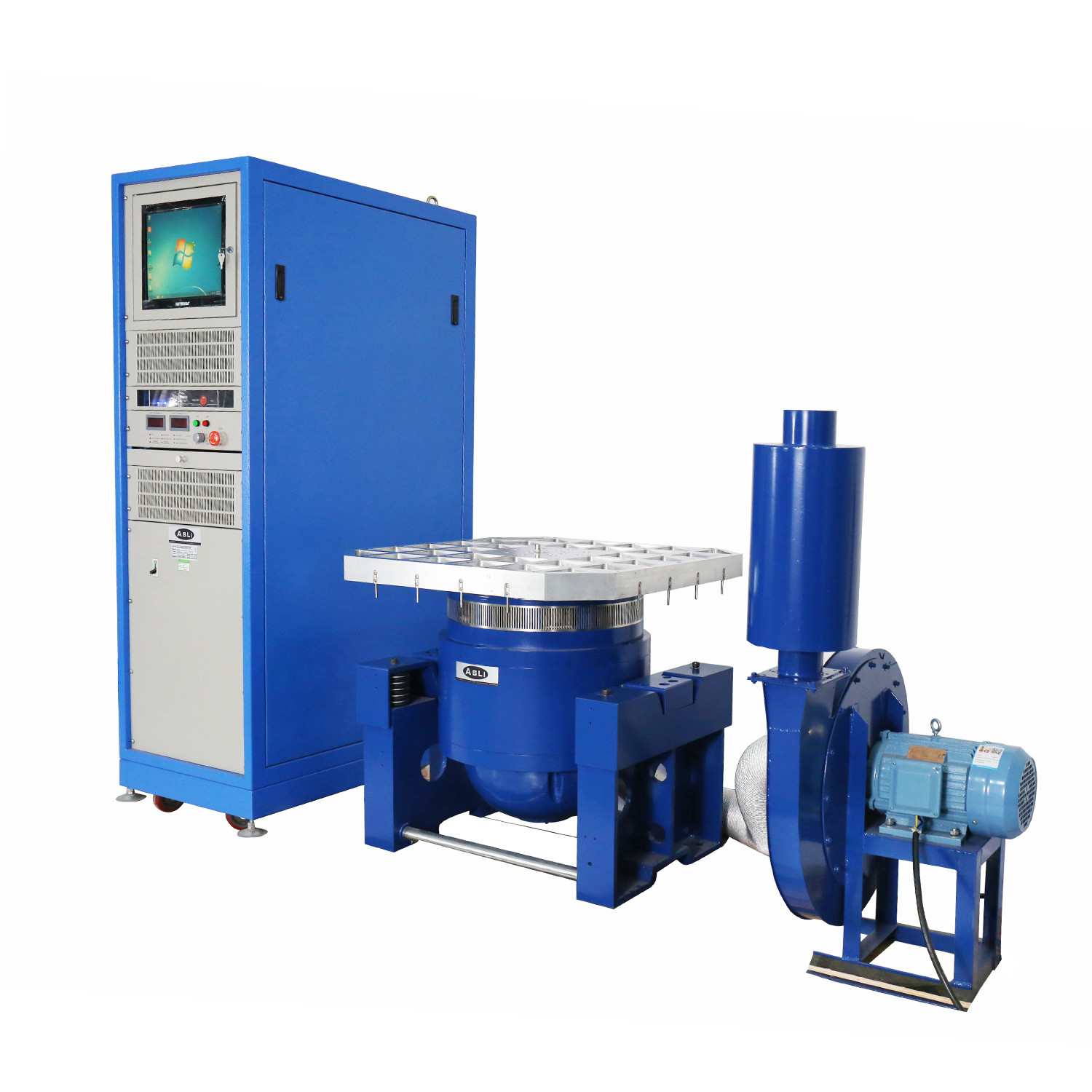

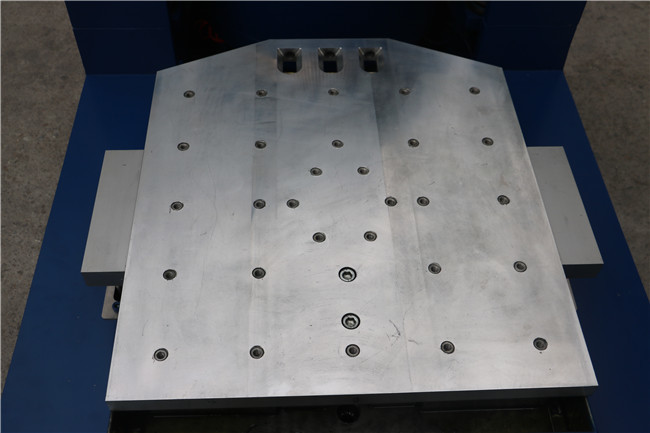

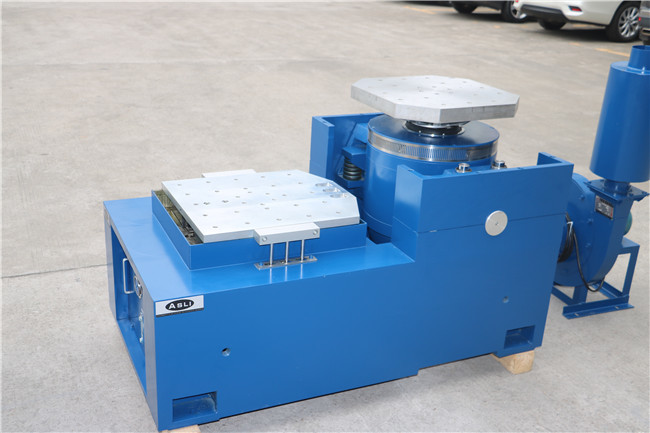

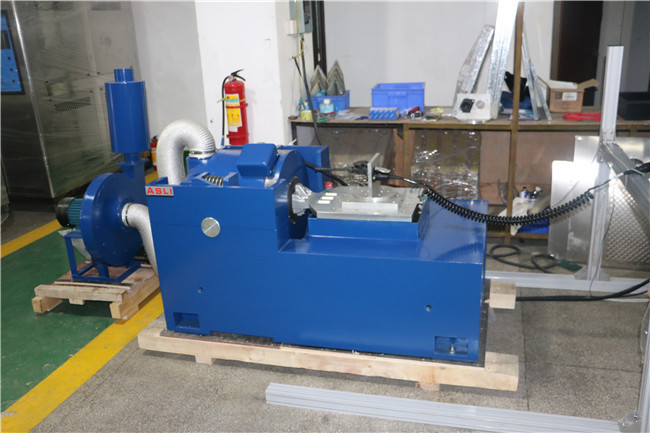

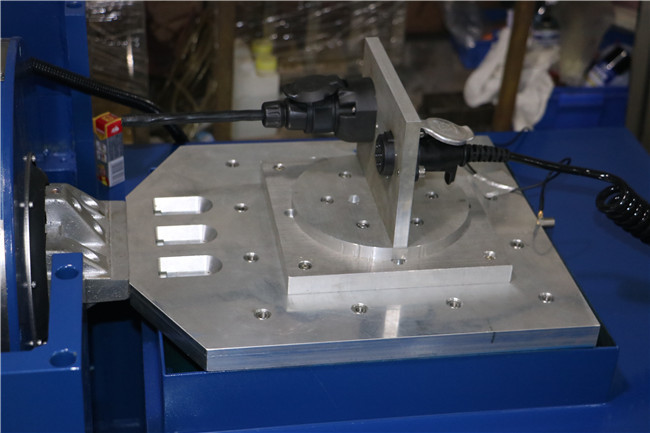

振動試験システム実験装置、スリップテーブルによる梱包設計の改善
デジタルスイッチングパワーアンプ
本システムは、正弦波パルス幅変調を用いたデジタルパワーアンプを採用しています。動作原理は、IGBT FETの高周波スイッチング能力を利用し、コントローラーからの低電圧信号をデジタル回路で増幅し、元の信号に復元した後、振動テーブルのムービングコイルに出力して、電動振動を促進することです。台湾の動き。
インテリジェント高電圧パワーアンプの主な構成要素は、フロントコントロール、パワーアンプモジュール、保護回路、電源部、および電気キャビネットです。本システムは、高電圧・小電流出力形式を採用しており、伝送中の電力損失を低減し、効果的かつ合理的なインピーダンスマッチングを実現します。
| 正弦波推力 | 300kgf |
| ランダム推力 | 300kgf rms |
| 衝撃推力 | 600kgf |
| 周波数範囲 | 5～2800Hz |
| 連続変位 | 25.4mm |
| 最大速度 | 1.8m/s |
| スイッチングパワーアンプ | |
| アンプ出力 | 3.5kVA |
| 信号対雑音比 | >65dB |
| IFゲイン | ≥80 |
| 全高調波歪み（定格出力時） | DC（0.1Hz）～500Hzで0.5%未満、500Hz～5000Hzで1.0%未満 |
| パワーアンプ周波数応答 | DC（0.1Hz）～4500Hz：±3dB |
| 平均故障間隔（MTBF） | >35,000時間 |

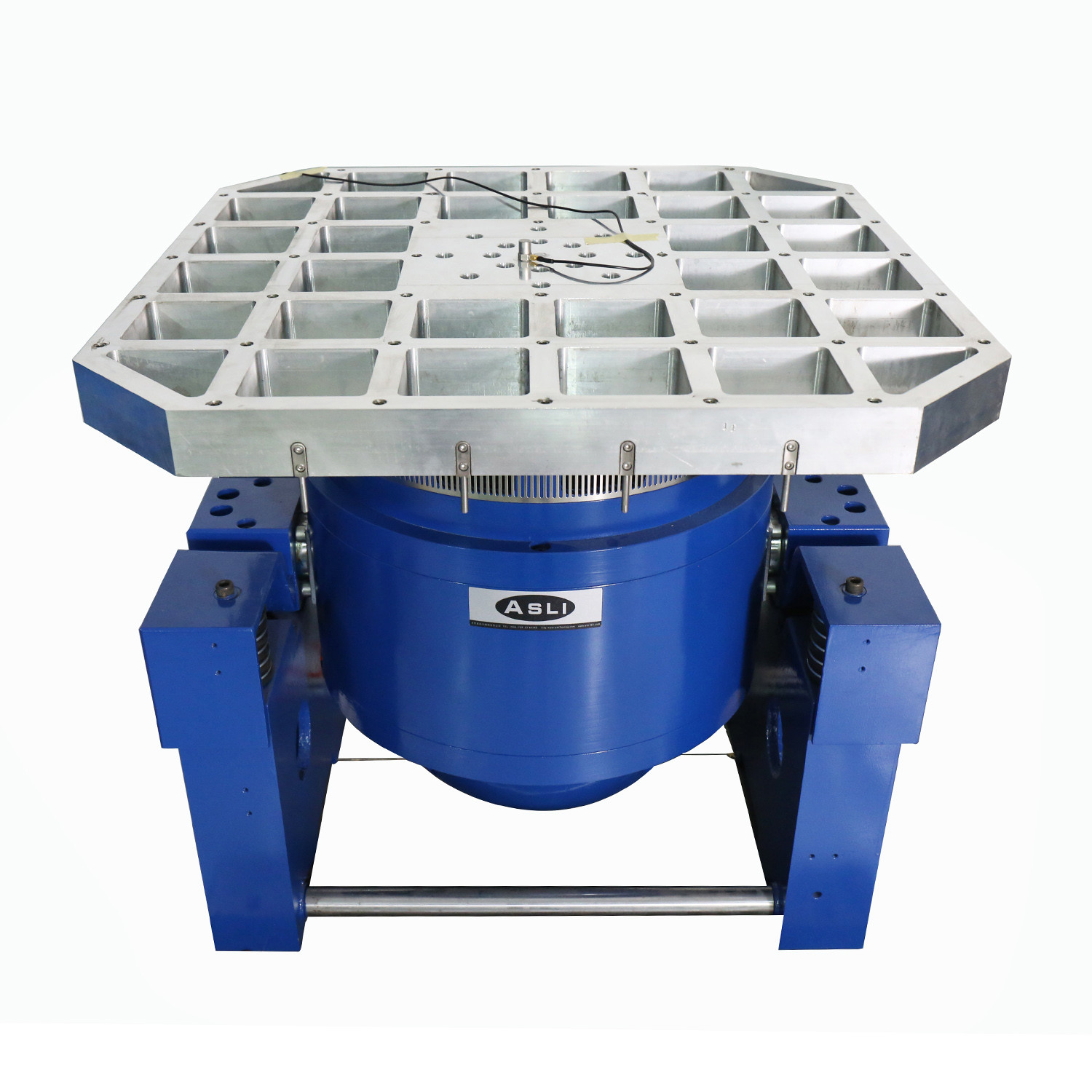

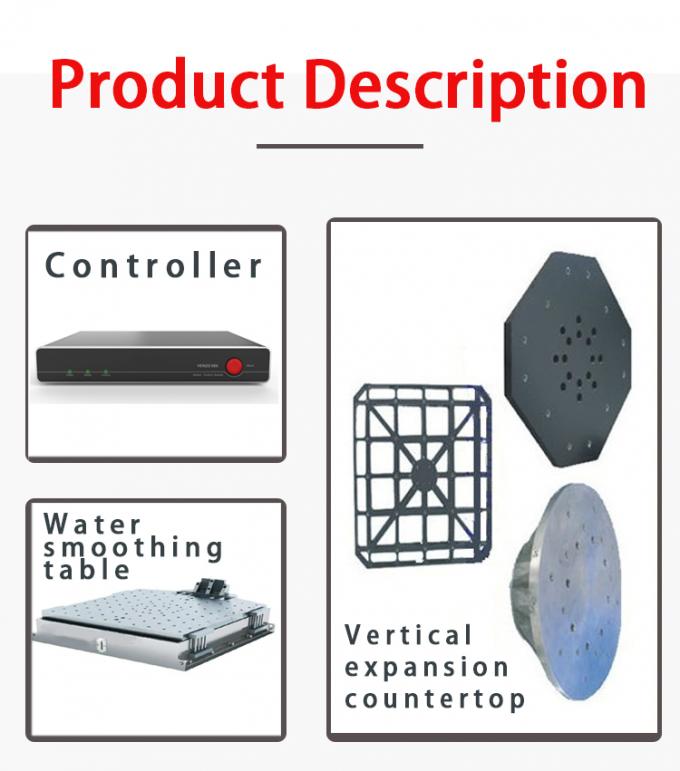

| 垂直拡張カウンタートップ | |
| テーブルサイズ | 600mm×600mm |
| 上限動作定格周波数 | サイン波2200Hz、ランダム波3500Hz |
| カウンターウェイト | 30kg |
| カウンタートップ素材 | アルミニウム合金 |
| 振動コントローラー | |
| オペレーティングシステム | W10 |
| 操作インターフェース | 中国語・英語インターフェース |
| ソフトウェア機能 | サイン波、ランダム波、クラシック衝撃、共振検索およびレジデント |
