メカニカルシェーカー 高周波振動試験機 XYZ軸振動試験機
応用
高周波振動シェーカーは、「二重磁気回路構造」、「自己生成スケルトンアクションサークル」、「空中サポート」、「ローラーベアリングとリニアガイド」、「トラニオン絶縁」の先進的な現代技術と特殊技術を採用しており、X、Y、Zの3軸正弦波振動試験と広帯域ランダム振動試験で完了でき、古典（半正弦）パルスと衝撃応答スペクトル試験で完了します。国防、兵器、航空、航空宇宙、通信、エレクトロニクス、電化製品、通信、家電、その他の分野で広く使用されています。
(1) 定格力: 正弦力 10000N;ランダムフォース10000N;衝撃力20000N。
(2) 周波数範囲: 3Hz ～ 3000Hz、固定周波数、前後スイープ、正弦波、ランダム、ショック
(3) 掃引周波数モード: リニア、対数、前後掃引、固定周波数
(4)掃引周波数時間：1～32767
(5) 掃引周波数時間: 固定周波数/単一 1 ～ 3600 分、掃引周波数曲線を表示できます。
(6)最大加速度1000m/s2(無負荷)
(7)最大速度: 1.8/秒
(8)最大値排気量：51mmp-p（無負荷）、ダブルピーク
(9)衝撃変位: 51mm
(10)可動コイルの重量:14kg
(12)振動波: 正弦波、ランダム、衝撃
(13)可動コイル径：Φ240mm
(14)振動システム寸法：W1060×H750×D845mm
(15)振動システム重量: 960KG

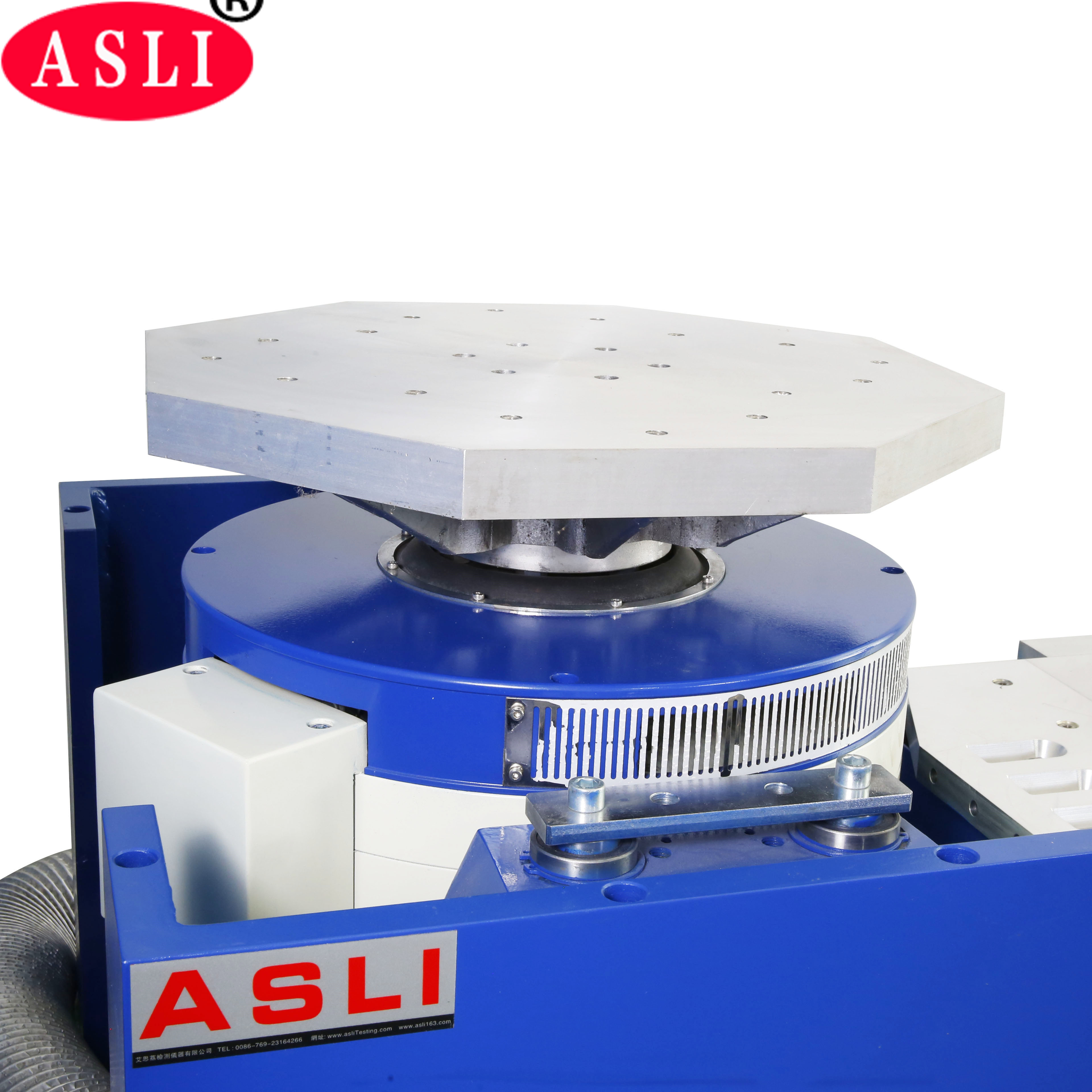

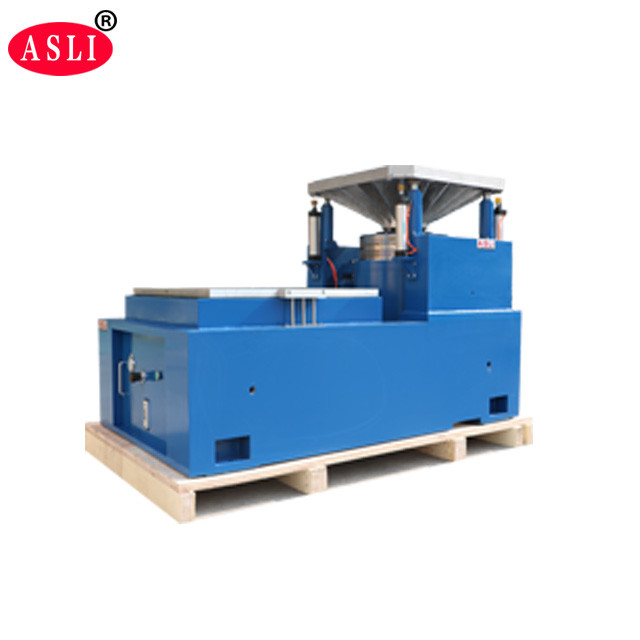

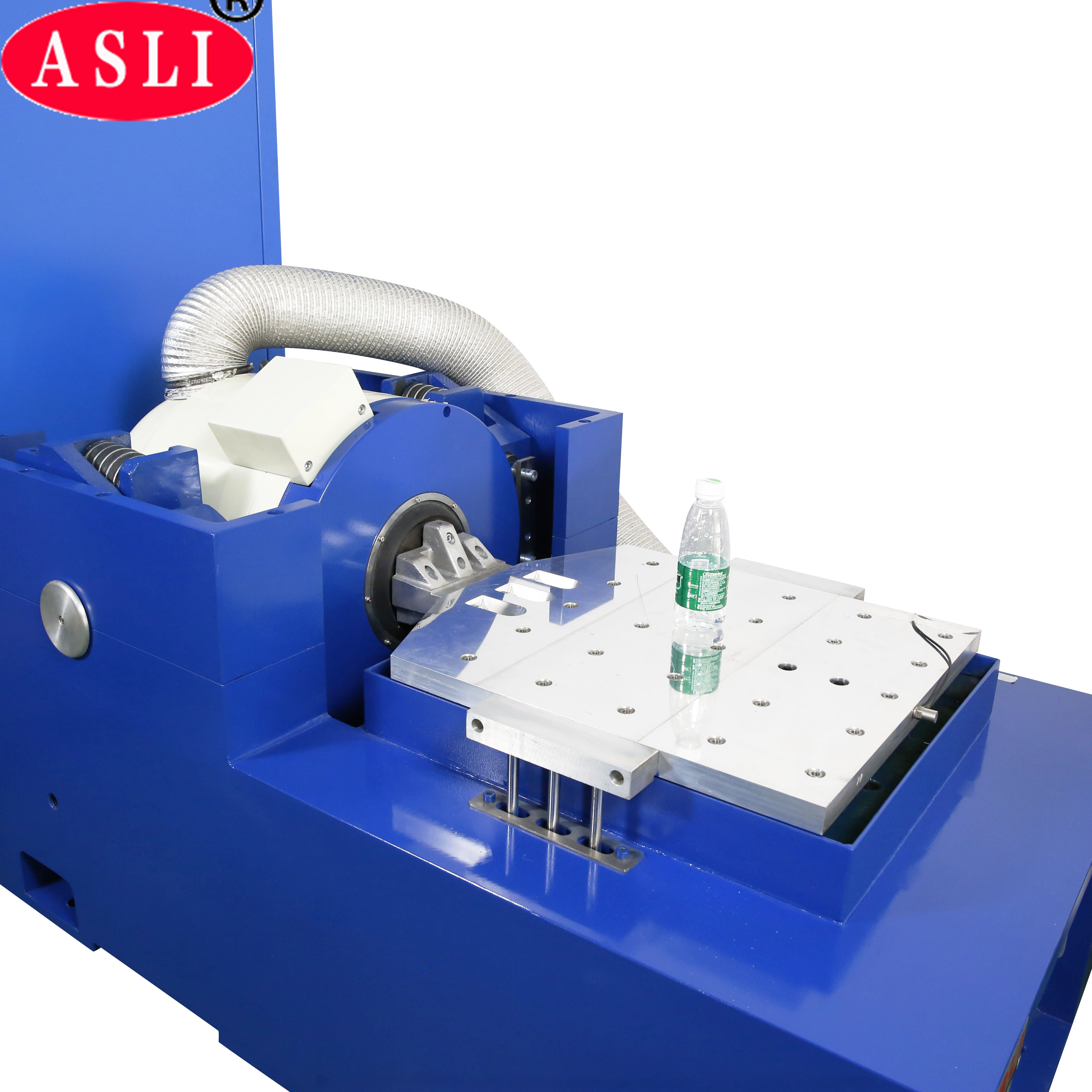

(16)600mm*600mm 垂直エキスパンダーおよび 600*600mm 水平スリップテーブル
技術パラメータ:
| 名前 | 自動車部品用梱包振動台・振動台試験機 | ||||||||
| モデル | 定格正弦力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度(m/s2) | 定格速度(m/s) | 定格変位(pp)mm | 最大。積載量(kg) | 可動コイル(Kg) | 可動コイル寸法(mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5リットル | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

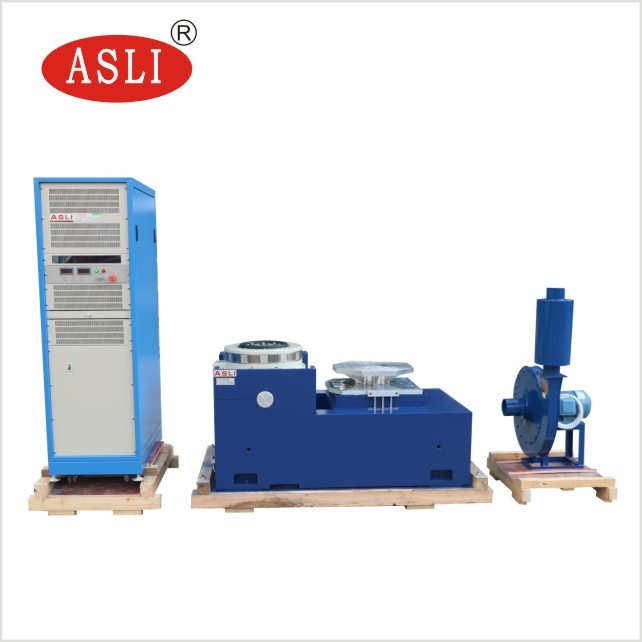

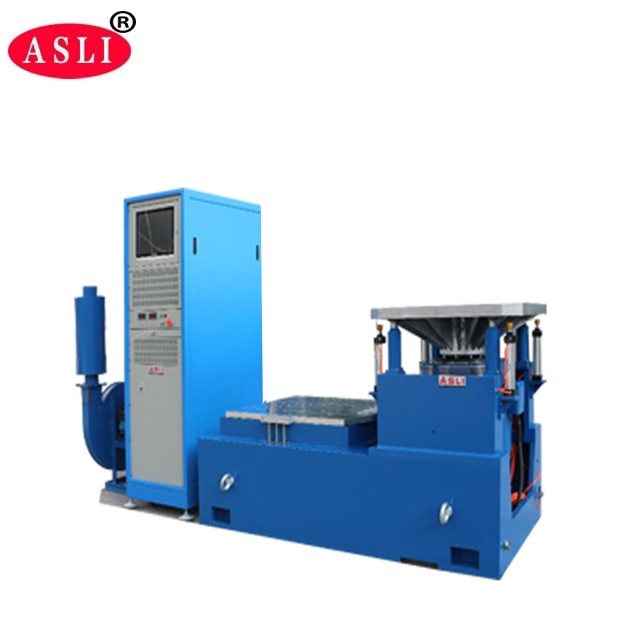

(1)振動発生器 1式
(2)振動コントローラー 1式
(3)通信接続室 1式
(4)DA-10パワーアンプ 1式
(5)励磁電源 1個
(7)ドライバーソフト 1式
(8)冷却システム 1式
(9)産業用コンピュータ 1式
(10)カラープリンター 1式(オプション)
(11)加速度センサー(出力線含む) 1個
(12) 振動治具 1 セット (オプション、テストサンプルによる)
デジタル振動コントローラー
振動コントローラーは当社の最新設計です
国際的な先進分散システムを採用
アーキテクチャ、そのコアは最新のTMS320シリーズ
TI社の32ビット浮動小数点高速プロセッサ
会社。テストレポートは自動的に生成されます
言葉。テスト中またはテスト後、
テストレポートは編集して生成できます
自動または手動で。
