振動検査の種類は?
実施される典型的な試験機能には,高力振動 (ランダムおよびシナス),衝撃振動,固定ベースおよび自由モダルの試験が含まれます.
保存するドキュメントをダウンロード -- ここをクリック ----→振動試験装置 ES-20.pdf
梱包 輸送 高周波振動検査機器 価格
試験要件:
1IEC62133
2UL1642
3UN383
4. GB31241
高周波電磁振動テスト 標準設計電池関連試験,シミュレーション,電池の振動試験の特定の条件下で完全に,バッテリーまたはバッテリーパックが振動テーブルに固定されている場合規定された周波数,加速,移動モードに従って,互いに垂直な3つの方向で測定された電池の振動は,電池サンプルに沿って漏れを防ぎ,勇気を失わないで壊れていない 炎や爆発もない
技術パラメータ:
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
振動試験装置の組成:
振動テストベンチ,パワー増幅機,冷却扇,スリップテーブル,垂直拡張機
水平スタンドの特徴:
より高い加速と作業頻度を実現するために,全体の機械ベンチの負荷能力とパフォーマンスを向上させる.
横軸ベンチと振動ベンチは 統合型で 完璧な構造で 設置・調整が便利です
静的圧線,V形,傾き耐性,偏差負荷耐性がある
組み込みオイルポンプ 構造が良く操作が簡単
垂直 拡張ベンチの特徴:
VT垂直拡張ベンチと特定のクランプ,精度計算,精巧な設計,顧客が完璧な基準で最高のパフォーマンスを獲得することを保証する
特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます
7静的硬さ,動的硬さ,ベアリングの小さな気球,振動テーブルベアリング能力を高め,低周波のパフォーマンスを向上させる.

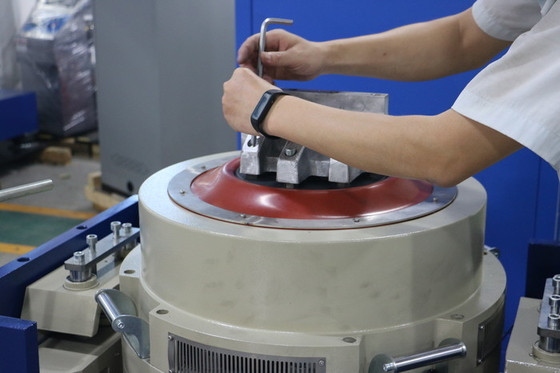

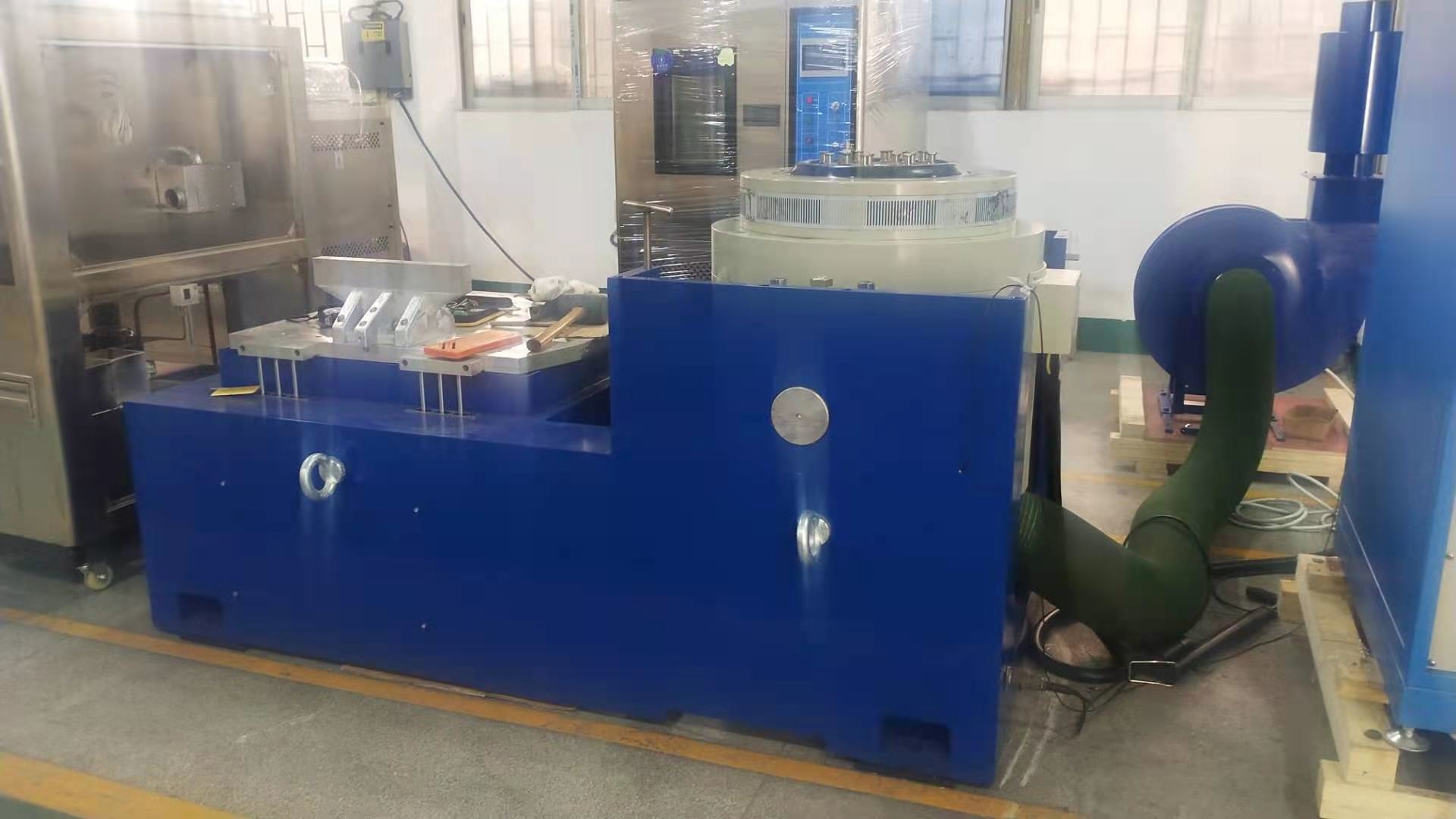

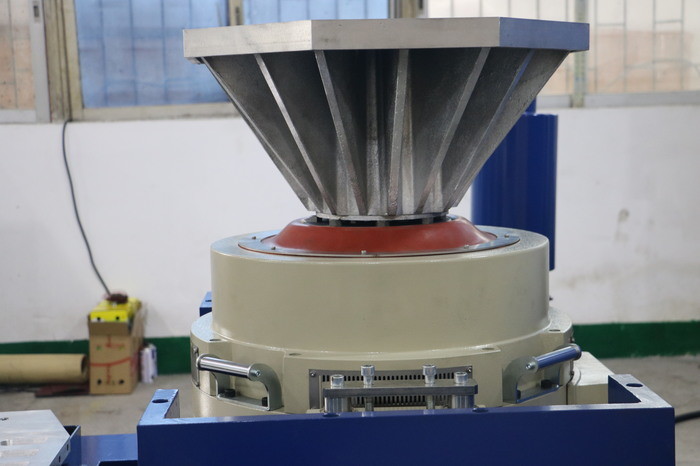

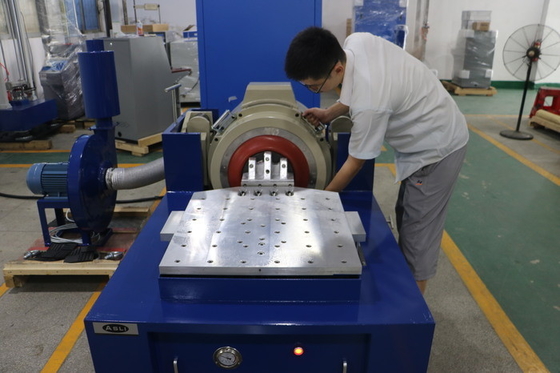

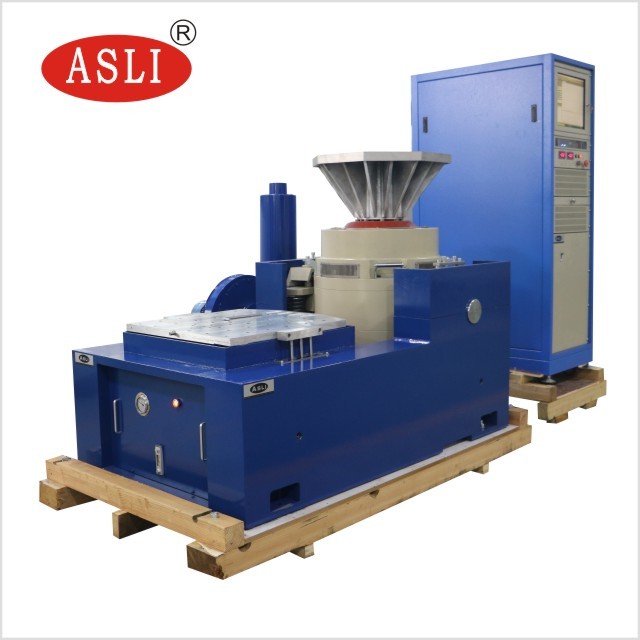

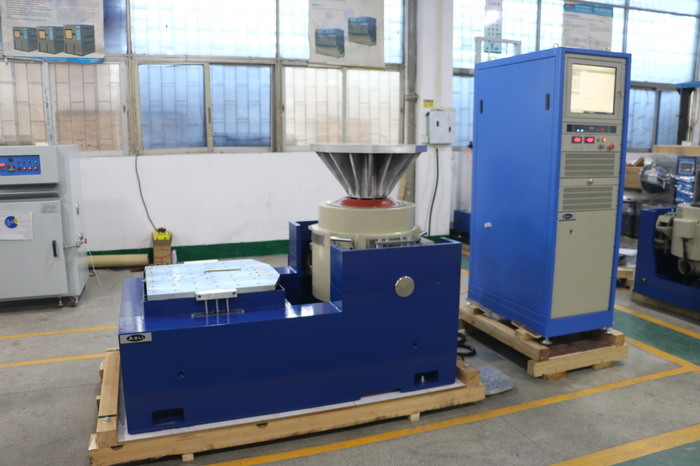

参照の写真:
