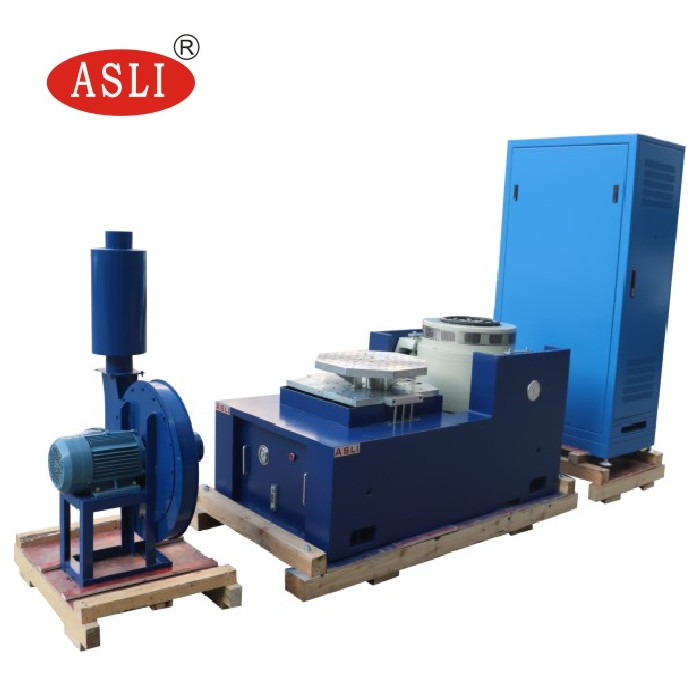

IEC60068-2-27 規格に対応する高加速電動振動シェーカー装置

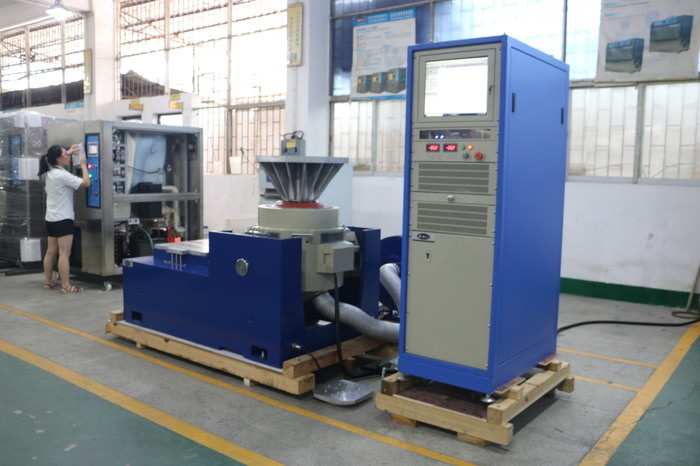

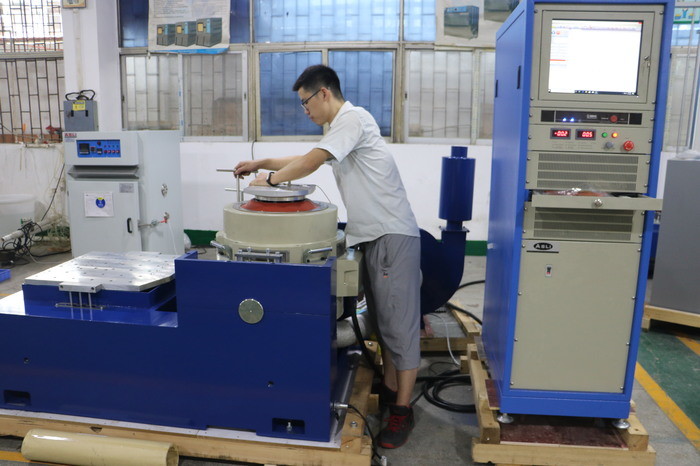

電磁振動試験システムは,特に長期間の動作の必要性を満たすために設計されています. 振動耐性ベースの設置は垂直および水平振動を達成することができます.標準のプラットフォームは,高効率のエアバッグショック隔離装置をインストールして,建物に伝達振動を最小限にすることができます適切なタイミングで,ほとんどの場合,追加の基盤の必要性を回避します.
技術パラメータ:
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |

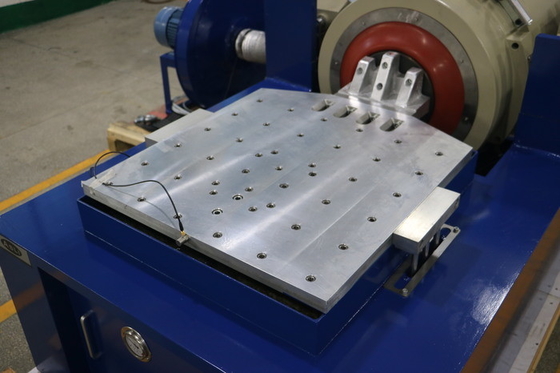

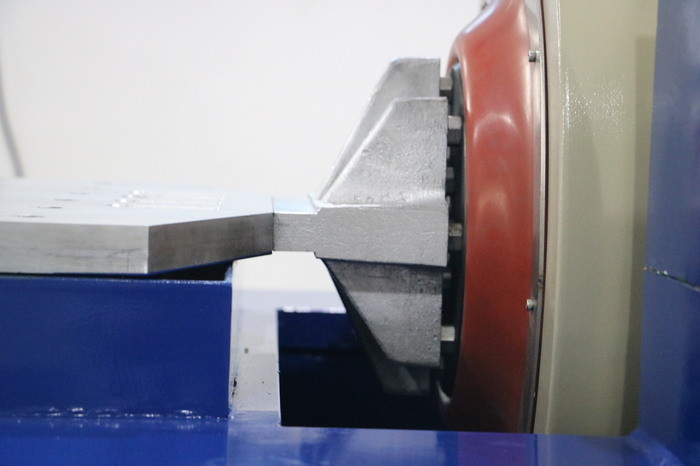

横幅拡張装置の技術パラメータ:
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5〜1500 5〜2000年 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5千円 5-1400 5〜2000年 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5〜1500 5〜2000年 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5〜2000年 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5〜1500 |
36.8 44.2 52 |
移動はカスタマイズできます
振動テーブルのサイズは,サンプルサイズに応じて選択されます.
実験室,自動車部品,LED照明,電池,ケーブル,パッケージのバイレーションテスト...
詳細を知りたいならIEC60068-2-27 標準の高加速電動振動シェーカー装置,私に知らせてください.
