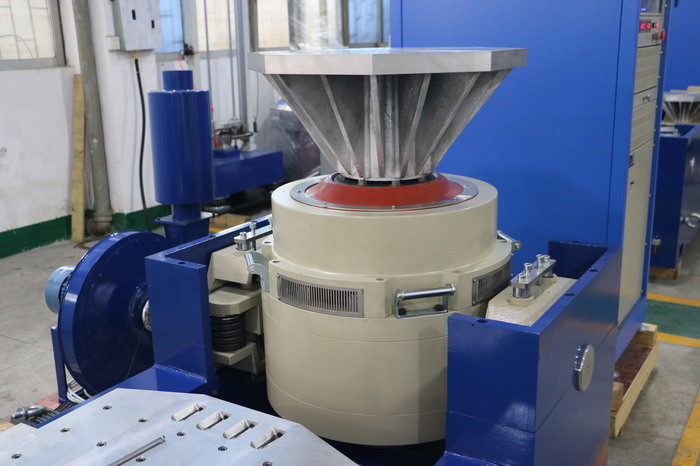

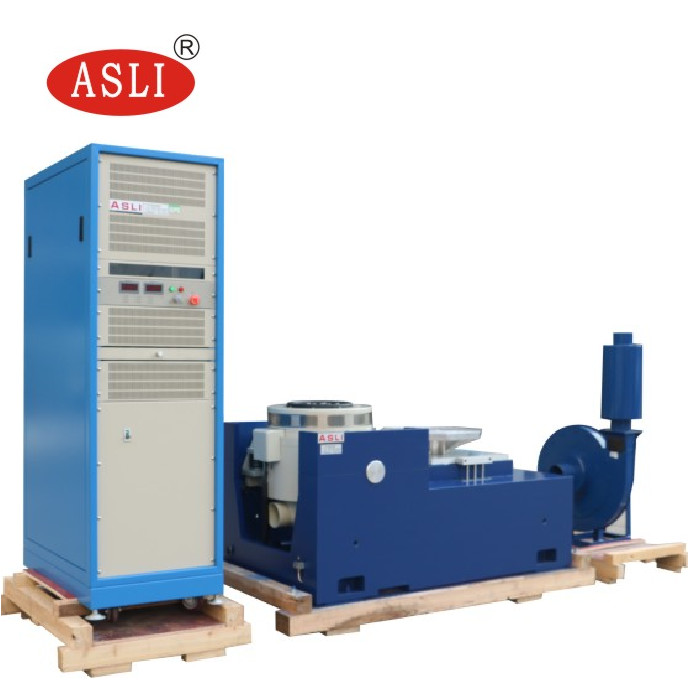

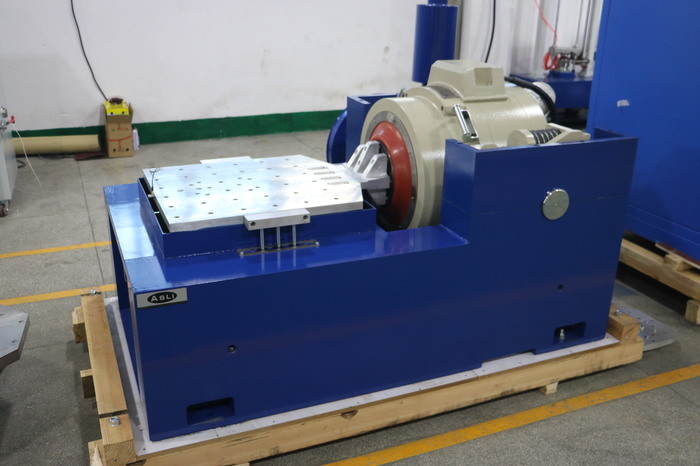

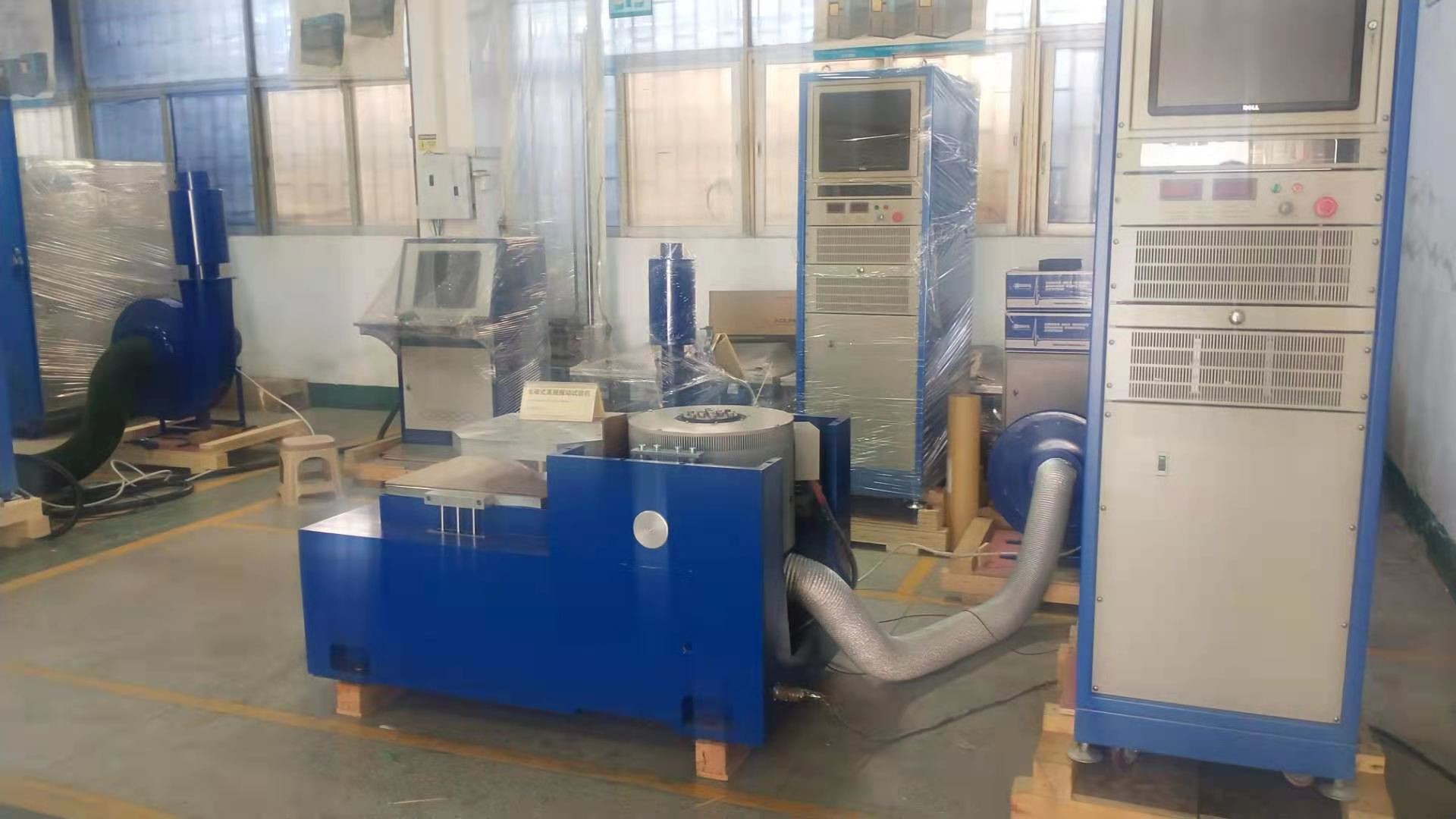

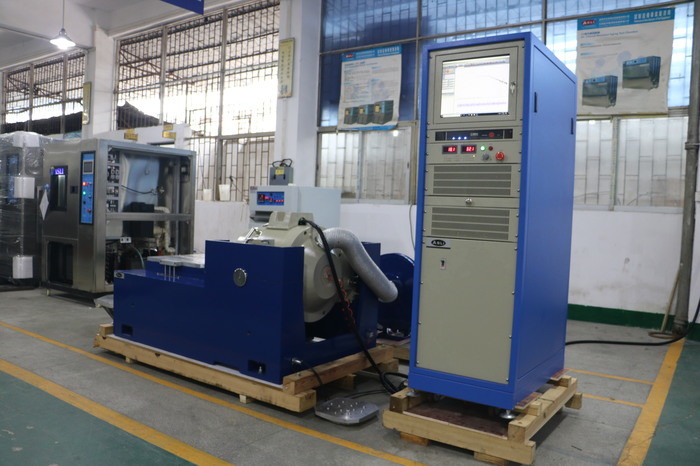

XYZ 3軸高周波電動力学振動テストベンチ
電動振動シェーカーは 梱包と輸送シミュレーション,機械ショック,ミッションプロフィール,その他の現実世界の条件シミュレーションのためのテストプラットフォームを提供します.最先端のコントローラを使用電子機器,自動車,航空宇宙,航空などの産業の製品で 現実の振動状態を正確に再現できます
振動システムの技術パラメータ
| ポイント | 記述 | |
|
フォース (最大) |
シヌス | 600Kg.fピーク |
| ランダム | 600kg.f.r.m | |
| ショック | 600Kg.fピーク | |
| 周波数範囲 | 5~3500 Hz | |
| マックス 移動 | (ピークからピーク) 51mm | |
| マックス速度 | 1.8m/s | |
| マックス 加速 | 100G (980 m/s2) 負荷なし | |
| 振動方向 | 垂直と水平 | |
| 装甲装置メートル | 200mm | |
| 効果的装甲量 | 6kg | |
| テーブルスクリュー | 17×M10 | |
| マックスパイロード | 30わかったg | |
| 磁気漏れ | <10ガウス | |
| 軸振動隔離周波数 | 2.5HZ | |
| 許容される異常モメント | >300N.m | |
| サイズ | 1200mm*790mm*840mm (ヘッド拡張装置は除く) | |
| 体重 | 1600kg (滑り台を除く) | |
特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術

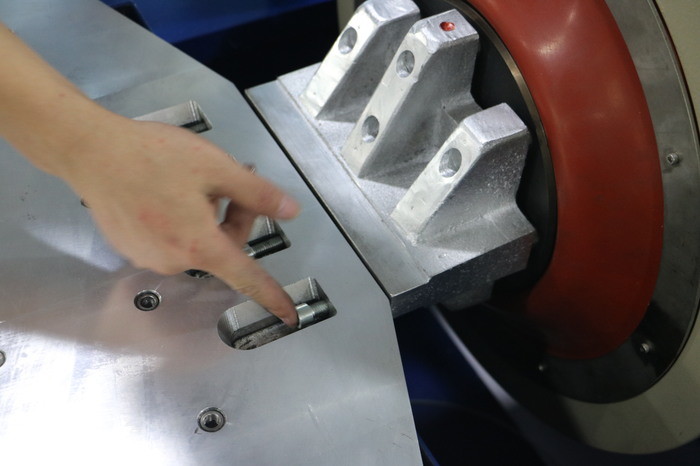

横幅拡張装置の技術パラメータ:
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5〜1500 5〜2000年 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5千円 5-1400 5〜2000年 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5〜1500 5〜2000年 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5〜2000年 |
27.5 33.0 45 |
