輸送振動テストテーブル 輸送振動シミュレーションシェイカ Xyz方向シェイカ
振動テストシステムのために,下記の準備をしてください,そしてあなたの問い合わせを送信します.
標本説明
試料の試験量
標本の寸法
試験プロファイル
試験の最大加速
X,Y,Z方向試験またはZ方向のみの試験
輸送振動テストテーブル 輸送振動シミュレーションシェイカ Xyz方向シェイカ
| システム仕様 | |||
| システムモデル: | ES-30 | ||
| 周波数範囲: | 3~3500 | ||
| 定数力 | シヌスN | 30000 | |
| ランダム N | 30000 | ||
| ショック N | 60000 | ||
| 最大AC | シヌス (m/s2) | 1000 | |
| ランダム (m/s2 rms) | 1000 | ||
| ショック (m/s2) | 2000 | ||
| 最大ベール | シヌス (m/s2) | 1.8 | |
| ショック (m/s2) | 1.8 | ||
| 最大ディスプ | 最大 旅行 mm (p-p) |
51 | |
| 移動コイル | 40kg | ||
| 移動コイルの寸法 | 直径450mm | ||
| 最大負荷: | 100kg | ||
振動シェイカーの他の選択
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ランダムテストのための振動例
特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー・ラッド・ローラー・ベアリング ストレート・インポート型複合体体 硬さ方向性,変な負荷容量
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます

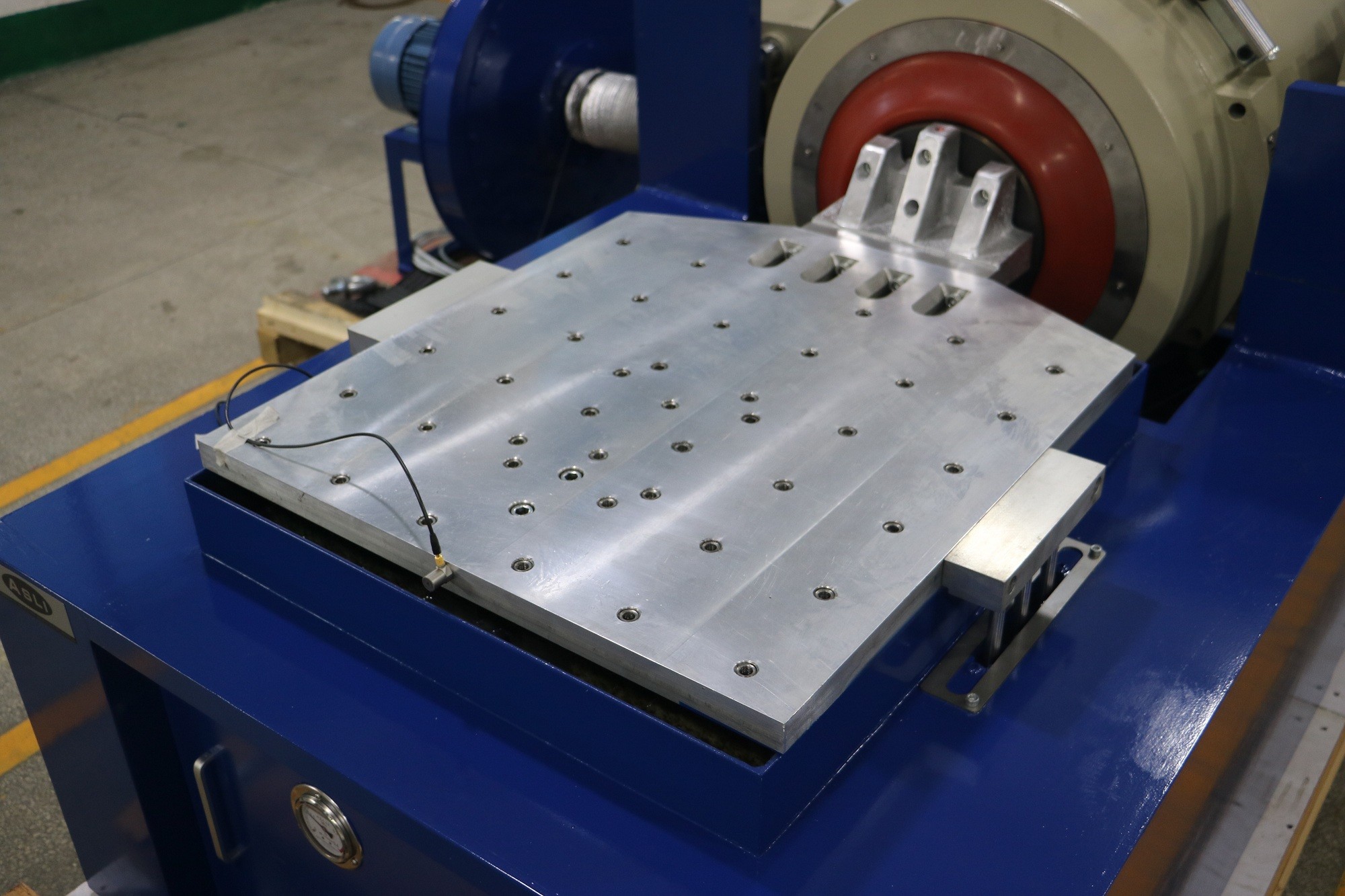

7静的硬さ,動的硬さ,ベアリングの小さな気球,振動テーブル容量を高め,低周波のパフォーマンスを向上させる.横振動表の技術パラメータ (X,Y軸試験)
垂直振動表の技術パラメータ (Z軸試験):

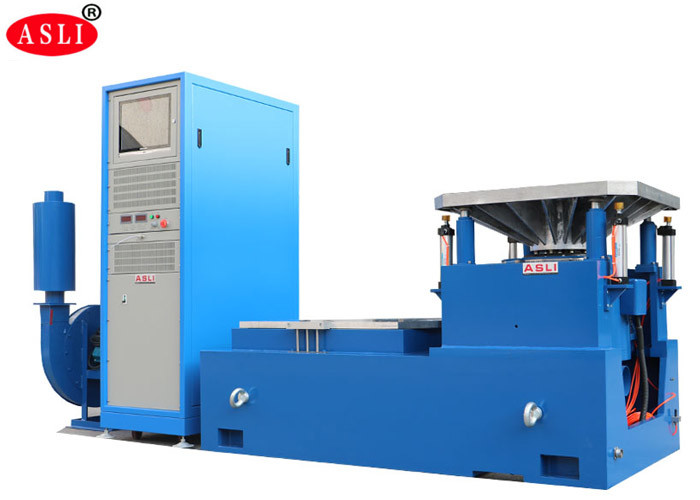

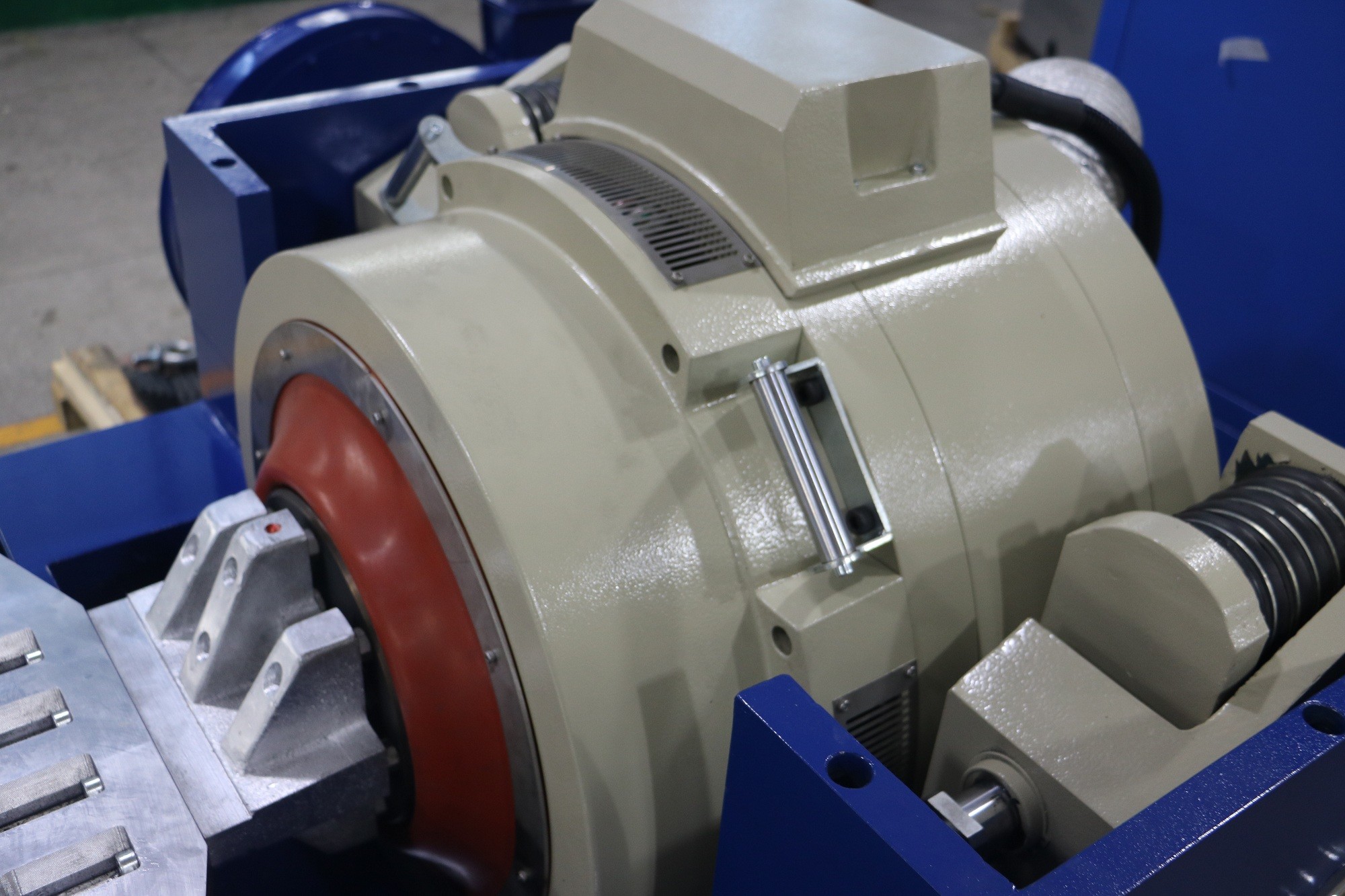

参照の写真:
パッケージの画像:
