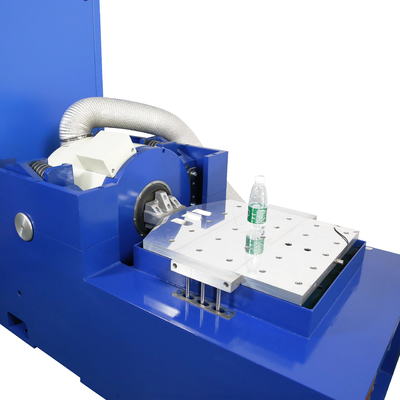

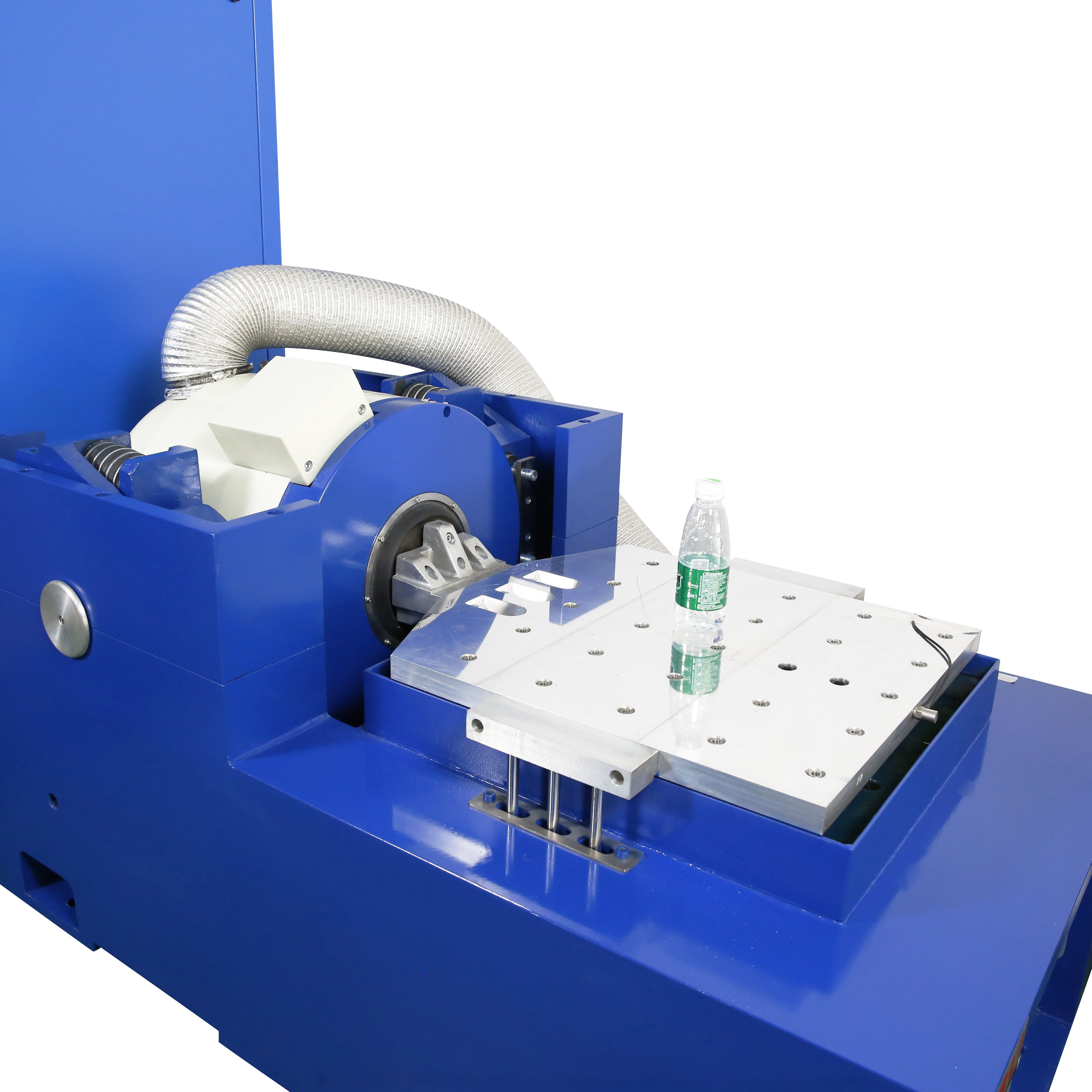

電子工学の振動シェーカーのテーブル テスト機械高周波横の振動試験システム機械
振動試験システムのために、次のために準備されてあなたの照会を送るために、私達はtorecommondを適したモデル助け、
標本の記述
標本テスト固まり
標本次元
テスト プロフィールもし可能であれば
テストの最高加速
X、Y、Zの方向テストかZの方向テストだけ
表示のモデル仕様（書）
| システム仕様書 | |||
| システム・モデル: | ES 50 | ||
| 周波数範囲: | 3~3500 | ||
| 評価される力 | 正弦N | 50000 | |
| 任意N | 50000 | ||
| 衝撃N | 100000 | ||
| 最高Acc。 | 正弦（m/s2） | 1000 | |
| 任意（m/s2 rms） | 1000 | ||
| 衝撃（m/s2） | 2000年 | ||
| 最高のVel。 | 正弦（m/s2） | 1.8 | |
| 衝撃（m/s2） | 1.8 | ||
| 最高Disp。 | 最高旅行 mm （PP） |
51 | |
| 移動コイル | 50kgs | ||
| 移動コイルの次元 | Dia 450mm | ||
| 最大負荷: | 750kgs | ||
他のavailabelの振動シェーカーの選択
| モデル |
評価される正弦 力（n） |
評価される任意 力（n） |
頻度 範囲（Hz） |
評価される加速（m/s2） | 定格速度（m/s） |
評価される変位 （PP） mm |
最高。ローディング（Kg） | 移動コイル（Kg） |
の寸法を測りなさい 移動コイル（mm） |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000年 | 2000年 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES2a | 2000年 | 2000年 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
任意テストのための振動例
特徴:
1. より高い段階軸共鳴頻度のうまく設計された動的円の骨組。
2. 2磁気回路、磁束の漏出低速、密集した構造および理性的。
3. まっすぐなロッカーの棒の軸受および輸入指向の合成ボディ剛さのオリエンテーション、風変りな積載量。
4. ホルモンの使用に専用されているトラニオンの分離の基礎移動式便利の取付け。
5. 先端技術はシステムのまわりで保障するためにことを高い信頼性の動的円動く。
6. 新しい管の設計および冷却効果を高めるため。
7. 静的な剛さ、振動テーブル容量を上げる忍耐の小さい気球の動的剛さは低頻度の性能を改善する。横の振動テーブル（X、Ｙ軸テスト）の技術的な変数
縦の振動テーブル（Zの軸線テスト）の技術的な変数:

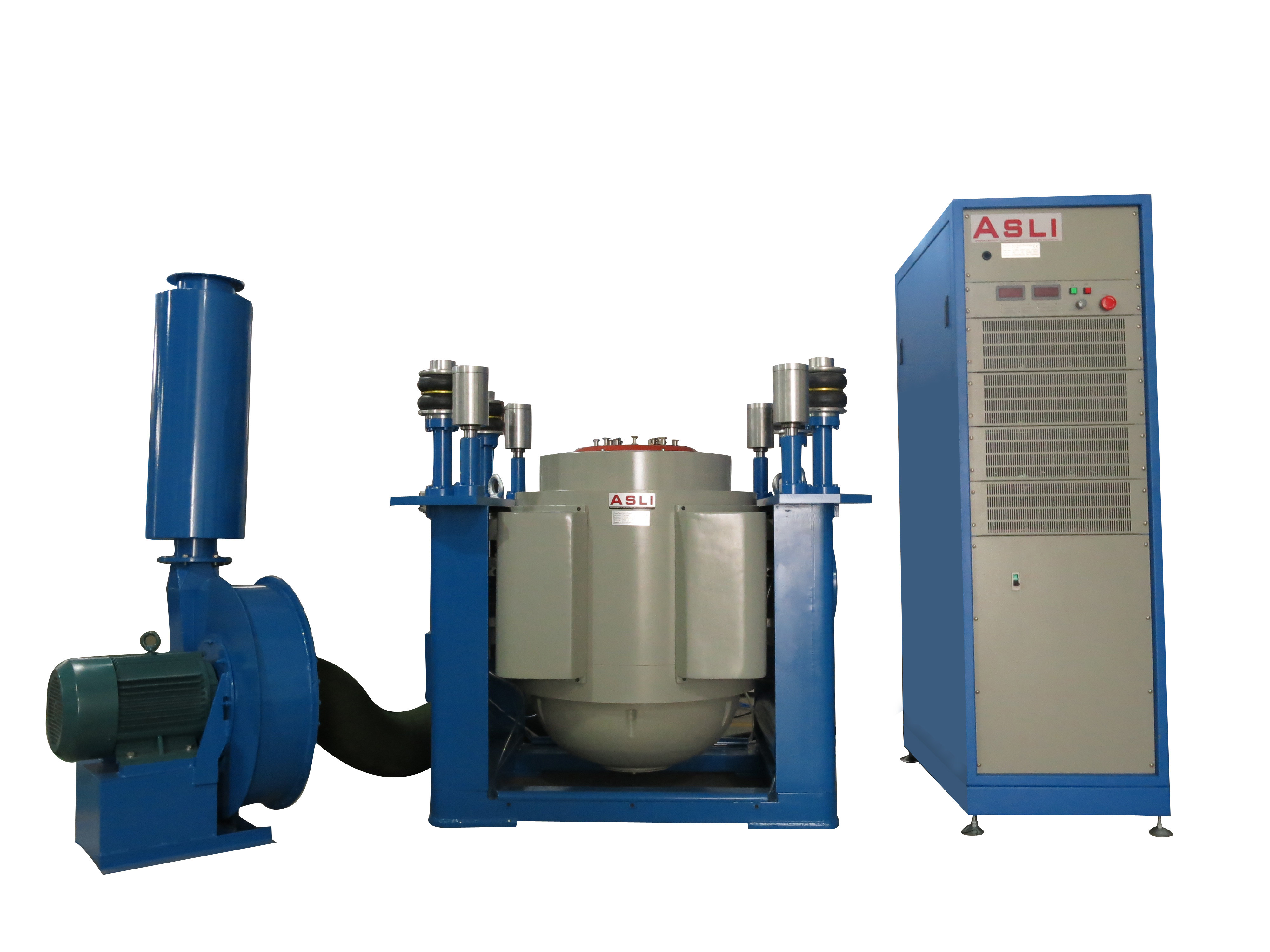

参照のためのPics:
Customer Visit ASLi Company:
