高周波パッケージによって模倣される輸送の振動機械正弦振動試験
高周波パッケージによって模倣される輸送の振動機械
テスト条件:
1. IEC62133
2. UL1642
3. UN38.3
4. GB31241
高周波電池の振動試験のある特定の状態の下の標準設計電池関連テスト、シミュレーションに従うパッケージによって模倣される輸送の振動機械は完全に、所定の頻度に従って、振動テーブルで、電池か電池のパック加速固定され、3相互に垂直な方向によって測定される電池の電池のサンプル振動に沿う変位モードは漏るべきでなかったり壊れなかった中心、火および爆発を失わない。
技術的な変数:
| モデル |
評価される正弦 力（n） |
評価される任意 力（n） |
頻度 範囲（Hz） |
評価される加速（m/s2） | 定格速度（m/s） |
評価される変位 （PP） mm |
最高。ローディング（Kg） | 移動コイル（Kg） |
の寸法を測りなさい 移動コイル（mm） |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
振動試験機械の構成:
振動試験台、力は、冷却ファン、スリップのテーブル、縦のエキスパンダー増幅する
横の立場の特徴:
より高い加速および働く頻度を実現する、全機械ベンチの積載量そして性能を改善する小さい負荷のベンチの中では。
横のベンチおよび振動ベンチは必要なタイプ、完全な構造と、取付け、調節するべき便利である。
静圧トラック、抵抗力がある斜面抵抗力があるおよびバイアス ローディングの容量のV-shape。
作り付けの油ポンプ、よい構造および容易な操作。
縦の延長ベンチの特徴:
VTの縦の延長ベンチおよび指定クランプの顧客を保障するために、精巧な設計は計算された完全に従って、精密最高の性能を得た
特徴:
1. より高い段階軸共鳴頻度のうまく設計された動的円の骨組。
2. 2磁気回路、磁束の漏出低速、密集した構造および理性的。
3. まっすぐなロッカーの棒の軸受および輸入指向の合成ボディ剛さのオリエンテーション、風変りな積載量。
4. ホルモンの使用に専用されているトラニオンの分離の基礎移動式便利の取付け。
5. 先端技術はシステムのまわりで保障するためにことを高い信頼性の動的円動く。
6. 新しい管の設計および冷却効果を高めるため。
7. 静的な剛さ、振動テーブル軸受け容量を上げる忍耐の小さい気球の動的剛さは低頻度の性能を改善する。

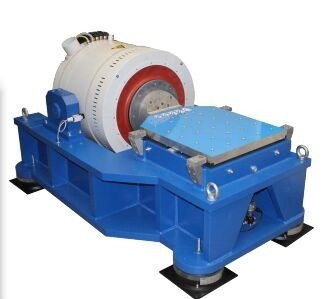

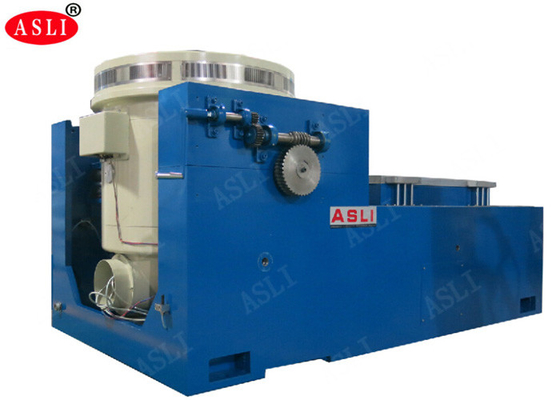

参照のための映像:
