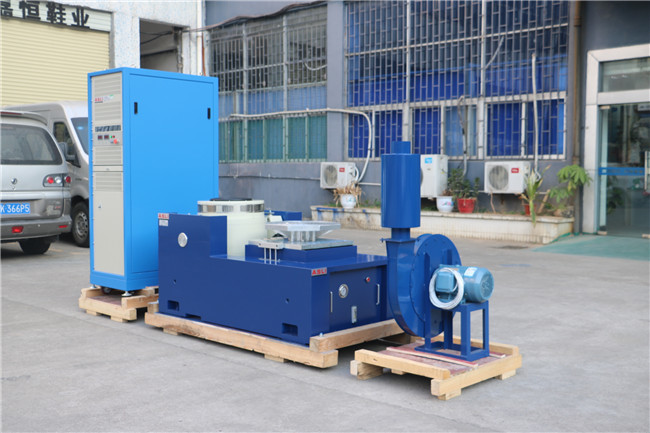

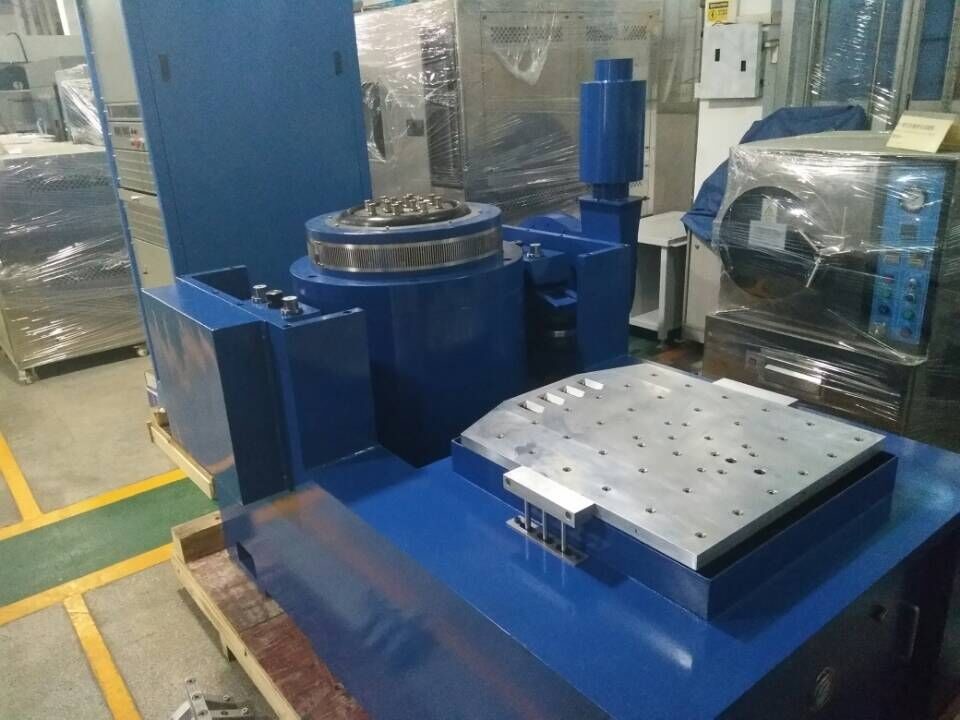

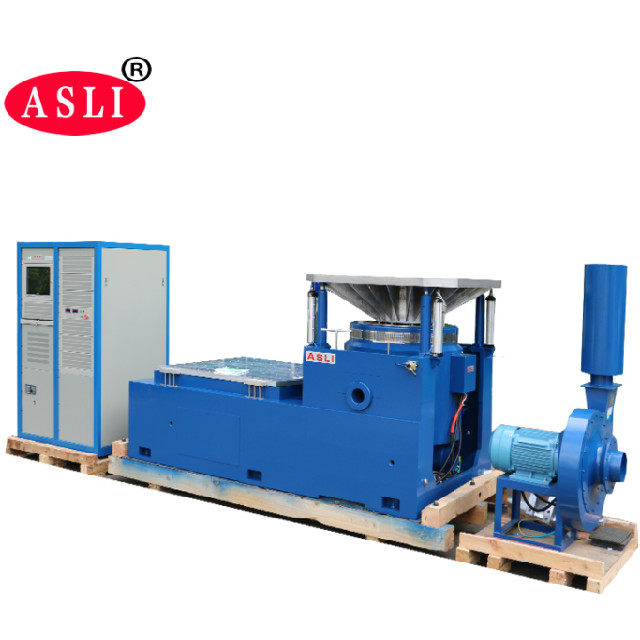

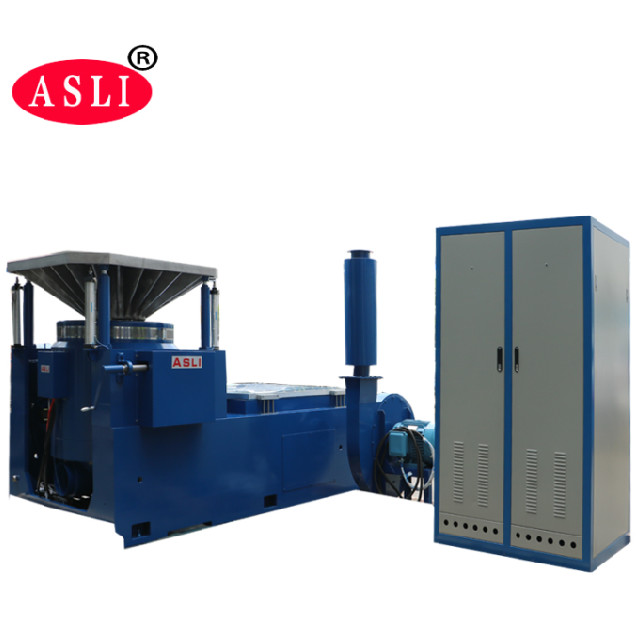

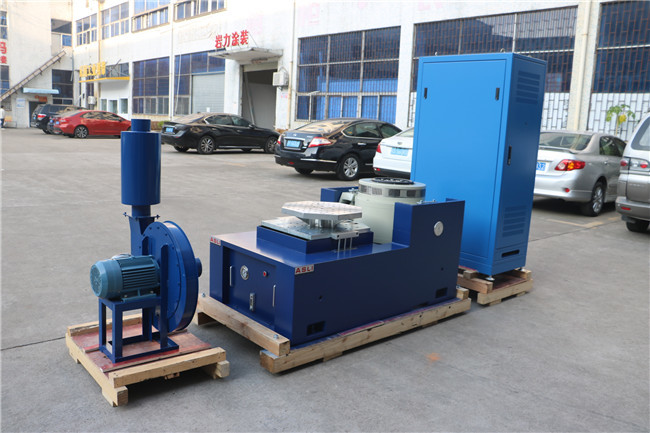

振動試験システムは主に製品の振動・衝撃環境試験、環境ストレススクリーニング試験、信頼性試験に使用されます。電磁振動試験機は、バッテリー関連の試験設計の基準に完全に準拠し、バッテリーの振動試験の特定の条件下でシミュレーションを行い、バッテリーまたはバッテリーパックを振動テーブルに固定し、規定の周波数、加速度および変位モードに従ってバッテリーサンプルに沿って3つの相互に垂直な方向の振動を測定し、バッテリーが漏れていない、心を失っていない、壊れていない、火災や爆発がないことを確認します。振動試験の適用範囲は、回路基板、電池、航空機、船舶、ロケット、ミサイル、自動車、家電、その他の工業製品に至るまで非常に多岐にわたります。
試験基準
GB/T 31241-2014 リチウムイオン電池を搭載したポータブル電子製品および電池の安全要件
GB/T 18287-2013 携帯電話の仕様にはリチウムイオン電池が使用されています。外部短絡の要件
GB/T 8897.4-2008 ガルバニ電池パート 4 リチウムイオン電池のセキュリティ要件
YD/T 2344.1-2011 通信用リン酸鉄リチウムイオン電池パック パート 1: 内蔵電池
GB/T 21966-2008 リチウム電池および輸送中の電池のセキュリティ要件
MT/T 1051-2007 マイナーズランプに使用されるリチウムイオン電池
YD 1268-2003 携帯電話に使用されるリチウム電池と充電器のセキュリティ要件と試験方法
GB/T 19521.11-2005 危険物リチウムイオン電池パック危険物安全基準検査
YDB 032-2009 通信バックアップ型リチウムイオン電池パック
UL1642:2012 リチウム電池の規格
UL 2054: 2012 家庭用および商用電池
UN38.3 (2012) パート 3: 危険物の輸送に関する提案 - 試験および標準マニュアル
IEC62133-2012 アルカリまたは酸性電解液を含むバッテリーおよびバッテリーパックの安全要件
IEC 62281: 2004 リチウム電池および電池の輸送における安全要件
IEC 60086: 2007ガルバニ電池パート 4 リチウムイオン電池のセキュリティ要件
GJB150、GJB360、GJB548、GJB1217、MIL-STD-810F、MIL-STD-883Eなど
| 電磁振動発生器のパラメータ: | ||||
| 最大正弦加振力 | 5000Kg.fピーク | |||
| 最大のランダム振動力 | 5000Kg.f r.ms | |||
| 最大の衝撃振動力 | 10000Kg.fピーク | |||
| 周波数範囲 | DC～4000Hz | |||
| 最大変位量 | 75mm pp(ピークツーピーク値) | |||
| 最高速度 | 1.8m/秒 | |||
| 最大加速度 | 100G(980m/s2) | |||
| 第一共振周波数 | 3500Hz | |||
| 最大荷重 | 750kg | |||
| 可動コイル径（動作メサ径） | 直径450mm | |||
| ムービングコイルの品質 | 50kg | |||
| 最大荷重 | 750kg | |||
| ネジのメサ | 13×M8 | |||
| 磁束漏れ | <10ガウス | |||
| 寸法 | 800mm×800mm×800mm(縦型機) | |||
| 重さ | 約1500Kg | |||
| サーボシステム | ||||
| 関数 | 温度、気圧、変位、過電圧、過電流、入力不足電圧、外部故障、制御電源、ロジック、等入力不足。 | |||
| デジタル振動コントローラー | ||||
| ハードウェア構成 | 2チャンネル入力、1チャンネル入力 | |||
| 制御用コンピュータ | 純正パソコン、液晶ディスプレイ（キーボード/光学式マウス付き） | |||
| ソフトウェア | 中国語/英語での操作、時間領域と周波数領域の分析、信号源、サインスイープ周波数分析など。WORD はテストレポートの自動生成、信号とデータの表示、保存、テストパラメータの設定と機能の分析を行うことができます。 | |||
| オペレーティング·システム | Windows 2000/XP | |||
| 加速度センサー 白黒 |
周波数領域:1～2000Hz 感度:50mv/g 温度範囲：-24～250℃ |
|||
| 電気要件 | ||||
| 電源 | 三相380V/50Hz | |||
