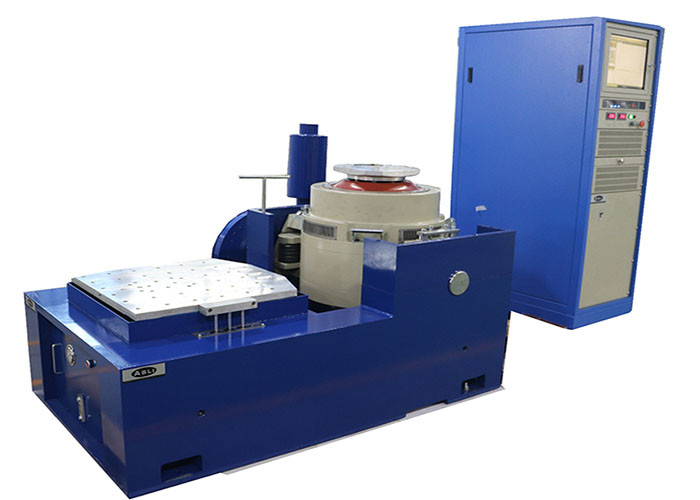

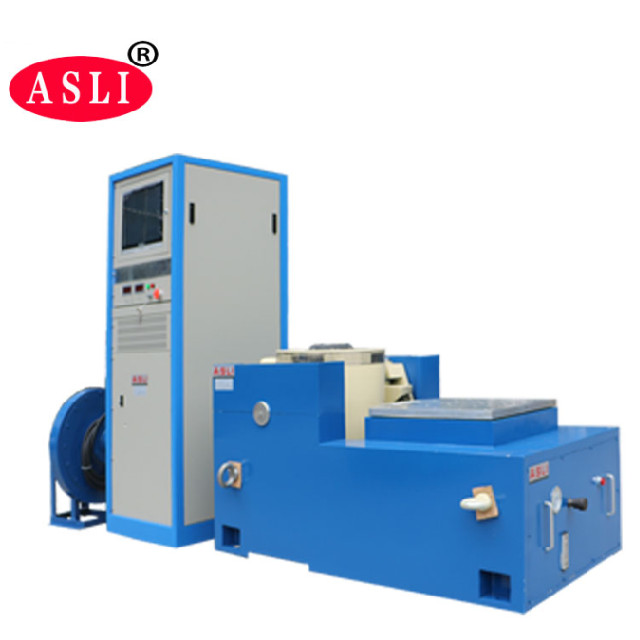

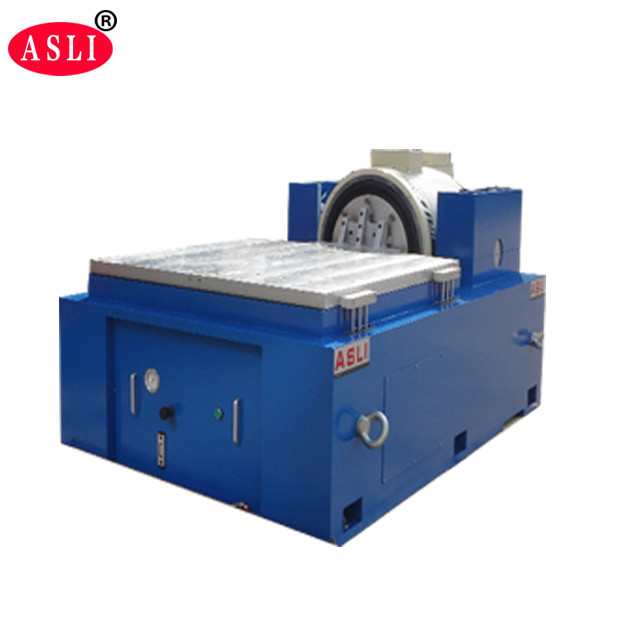

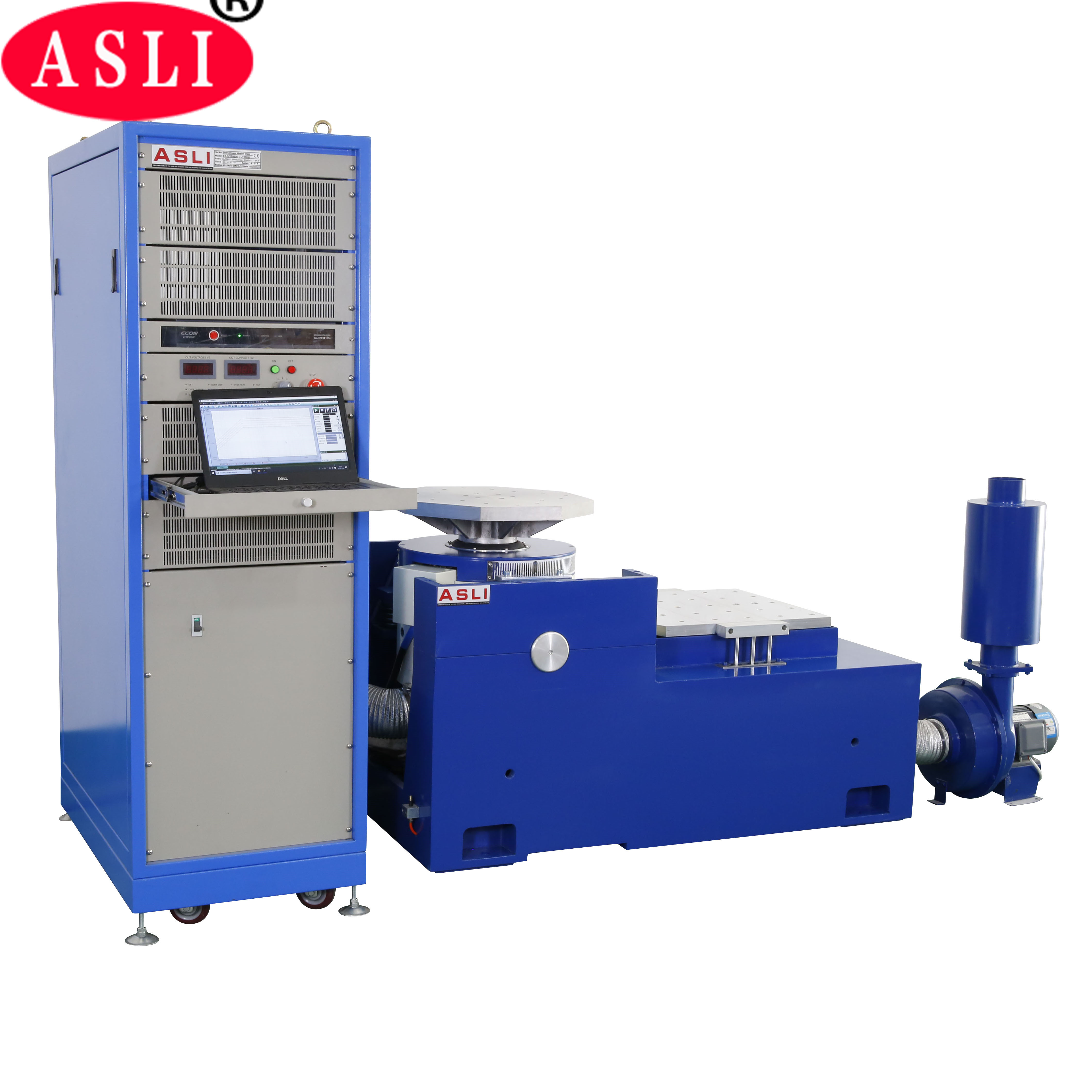

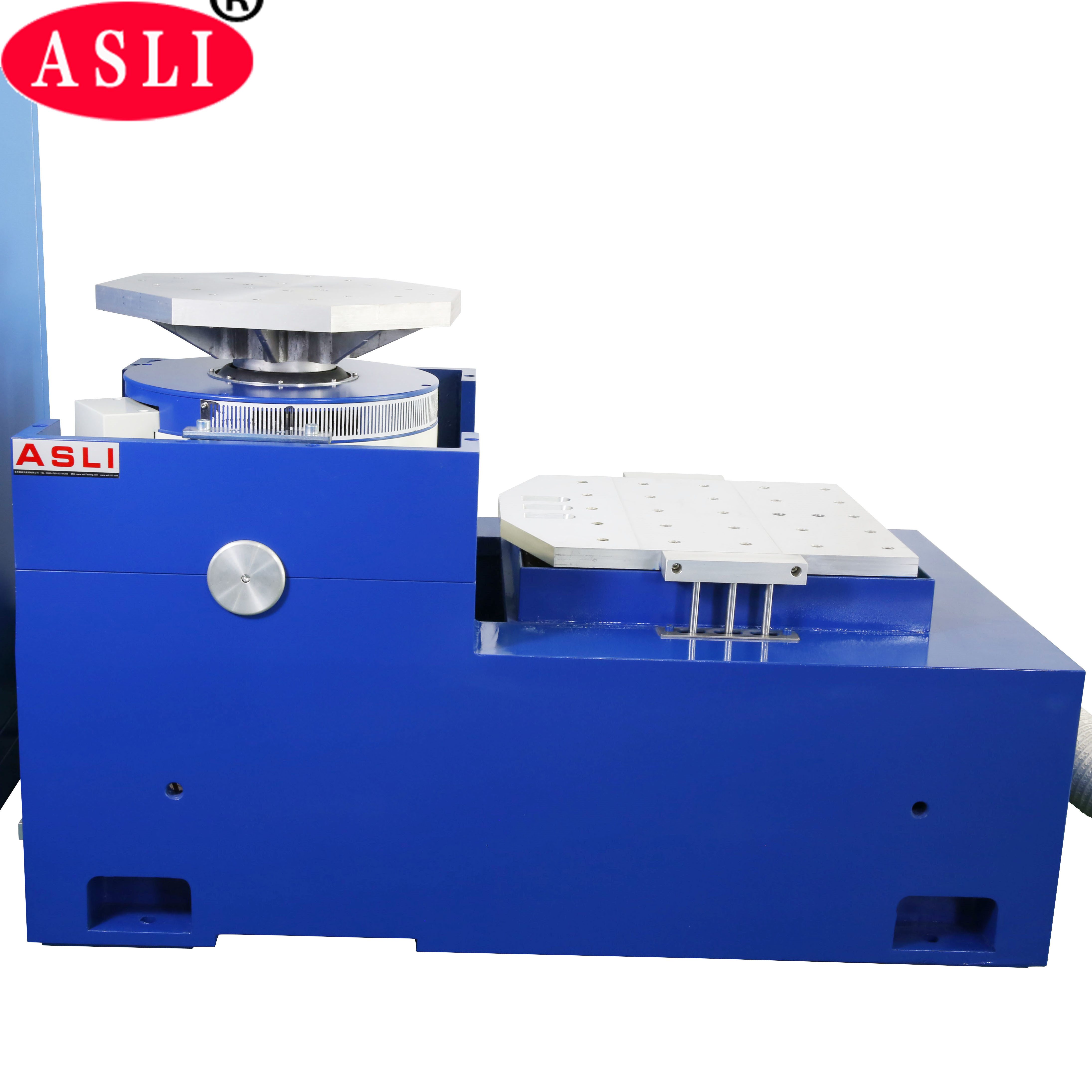

ISTA 1.8m/Sの振動試験システム実験室試験の器械
Product Details
| 正弦力: | 6000N | スピード: | 1.8m/秒 |
|---|---|---|---|
| 変位: | 25mm | 頻度: | 3～3500HZ |
| 読み込み中: | 180kg | 加速度: | 100G |
| アーマチュア: | 450mm | ブランド: | ASLI |
| テーブルサイズ: | 500×500mm | ||
| ハイライト |
ISTAの振動試験システム,1.8m/s振動試験システム,ISTAの研究室試験の器械 |
||
Product Description
ISTA 1.8m/s振動試験システムは,研究室および産業用に使用するために設計された高性能電気ダイナミック振動試験機器です.ISTA 1A, 2A,3A 規格防空,航空,航空宇宙,通信,電子機器,自動車業界で広く使用されています.,早期の故障検出,実際の作業状態のシミュレーション,構造強度試験のために
システムにはシナ波,FM,スイープ,プログラム可能,周波数倍数,ロガリズム,最大加速,振幅調節,時間制御モードがサポートされていますシンプルな固定加速と固定振幅のオプションを備えています設備は3ヶ月間,継続的な障害のないテストを受け,安定したパフォーマンスと信頼性の高い品質を保証しています.
| ポイント | 記述 |
|---|---|
| シヌス力 | 5.88 KN |
| 衝撃力 | 11.76 KN |
| 周波数範囲 | 5~3000 Hz |
| 移動 | 51mm |
| マックス速度 | 2m/s |
| マックス 加速 | 981 m/s2 (負荷なし) |
| 防具直径 | 200mm |
| 許容される負荷トルク | > 300 N·m |
| 効果的装甲量 | 6kg |
| 最大 負荷容量 | 100kg |
| 磁気漏れ | ≤1mT |
| 軸振動隔離周波数 | < 3 Hz |
| 負荷の固定装置 | 16 ステンレス鋼 M8 挿入 |
| 尺寸 (L×W×H) | 850 × 665 × 760 mm |
| 体重について | 990kg |
以下の表では,ESシリーズで利用可能なモデルを概要し,様々な試験要件に適合する力容量と構成をカバーしています.
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
注: ES-30 モデルの定数排気量は,元の仕様書に 5l と記載されています.正確な値を製造者に確認してください.
- 設計されたダイナミック・サークル・スケルトン 高段の軸性共振周波数
- 2つの磁気回路の設計により,磁気流量の漏れが低く,コンパクトな構造と合理的なレイアウトが保証されます.
- ローカー・ラッド・ロール・ベアリングは,直線型で輸入型複合体体硬さ方向性で,優れた偏心負荷能力を備えています.
- ホルモン使用専用のトリニオン隔離基盤で 便利な移動式設置が可能
- 移動システムにおける高度な技術により ダイナミック・サークルの高い信頼性が確保されています
- 新しい管の設計により 持続的な動作のために 冷却効果が向上します
- 静的硬さと動的硬さも最適化され,振動テーブルの軸承容量を高め,低周波性能を向上させる.
