ES-3 高周波垂直電動力学振動振動器 MIL-STD-810F規格
Product Details
| 振動方向: | 垂直 | 加速: | 100g |
|---|---|---|---|
| 可動コイル重量: | 3.5KG | 周波数: | 5Hz~ 3500Hz |
| 使用: | 高周波振動試験 | 標準: | MIL-STD-810F、MIL-STD-883E |
| ハイライト |
縦の電動振動シェーカー,MIL-STD-810Fの電動振動シェーカー,MIL-STD-810Fの高周波振動シェーカー |
||
Product Description
振動試験システムは,主に製品振動と衝撃環境試験,環境ストレススクリーニング,信頼性試験に使用されます.電磁振動試験器は,電池に関する試験基準に完全に準拠して設計されている.振動テーブルにバッテリーまたはバッテリーパックを固定し,規定された周波数,加速,相互に垂直な3つの軸に沿って移動試験中,バッテリーサンプルが漏れ,容量喪失,破裂,燃焼,爆発してはならない.
| 最大シナス刺激力 | 300kg.fピーク | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 最大ランダム振動力 | 300 kg.f r.ms | ||||||||
| 最大衝撃振動力 | 600kg.fピーク | ||||||||
| 周波数範囲 | DC ~ 4000 Hz | ||||||||
| 最大移動量 | 25 mm p-p (ピークからピーク) | ||||||||
| 最大速度 | 1.6 m/s | ||||||||
| 最大加速 | 100 G (980 m/s2) | ||||||||
| 最初の共鳴周波数 | 2500 Hz | ||||||||
| 最大負荷と加速 (F = M·A) |
|
||||||||
| 最大負荷 | 120kg | ||||||||
| 振動隔離周波数 | 2.5 Hz | ||||||||

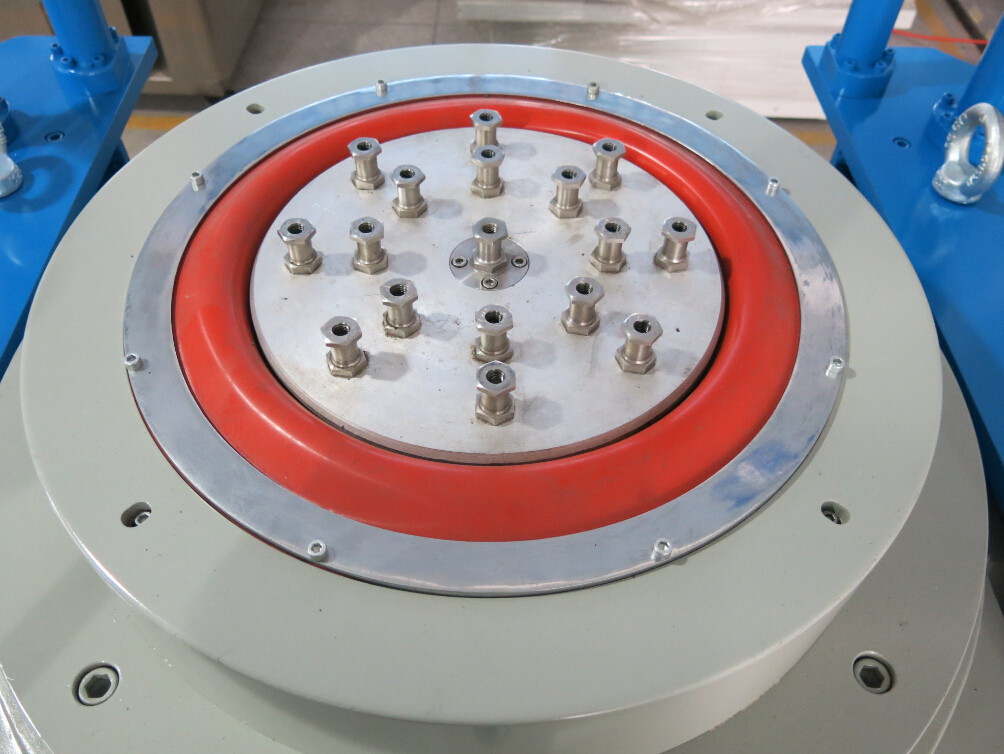

| 移動コイル直径 (作業メッサ直径) | 150mm | ||||||||
| 移動コイルの質量 | 3kg | ||||||||
| 最大負荷 (動くコイル) | 50kg | ||||||||
| メサスクリュー | 13 × M8 | ||||||||
| 磁気流の漏れ | < 10 ガウス | ||||||||
| サイズ | 750 mm × 560 mm × 670 mm (垂直機械) | ||||||||
| 体重 | 約460kg |
| 出力 | 4KVA |
|---|---|
| 出力電圧 | 100V |
| 出力電流 | 30A |
| SNR (信号とノイズ比) | ≥ 65 dB |
| ハーモニック歪み (抵抗負荷) | <1.0% |
| 出力電圧の測定誤差 | ≤ 5% |
| 出力電流の測定誤差 | ≤ 5% |
| 出力電流の最大因数 | ≥3 |
| DC 安定性 | 出力時のゼロ・ドリフト ≤ 50 mV / 8 h |
| 周波数応答 (53500 Hz) | ± 3 dB |
| パワーアンプの寸法 | 720 mm × 545 mm × 1270 mm |
| 体重 | 230kg |
| 機能 | 温度,気圧,移動,超電圧,超電流,入力低電圧,外部故障,制御電源,論理,同等の入力保護がない |
|---|
- UL 1642:2012 リチウム電池に関する標準
- UL 2054:2012 家庭用および商業用バッテリー
- UN38.3 (2012) Part 3 危険品輸送に関する提案:試験と標準手帳
- IEC 62133:2012 塩基性または酸性電解液を含む電池および電池パックの安全要件
- IEC 62281:2004 リチウム電池および電池の輸送における安全要件
- IEC 60086:2007 熱電池 第4部分:リチウムイオン電池の安全性要件
- GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883Eなど
Product Highlights
ES-3 垂直動電振動シェーカーは、加速度 100g、5 ～ 3500Hz、コイル 3.5kg、MIL-STD-810F/883E 準拠を実現します。 ISO CE 認定済みで、カスタム オプションを使用したバッテリーと信頼性のテストに最適です。
