自動車テストのためのAC380V 20KNの振動シェーカーのテーブル
Product Details
| 振動力: | 20KN | 振動方向: | 水平振動 |
|---|---|---|---|
| 応用: | 自動車 | 使用法: | 高周波振動試験 |
| 試験規格: | MIL STD 810G | 力: | AC380V |
| ハイライト |
AC380V振動シェイカーのテーブル,20kNの振動試験装置,自動車振動試験テーブル |
||
Product Description
AC380V 20KN振動シェーカーテーブルは,自動車試験および製品の振動と衝撃環境シミュレーションの幅広い範囲のために設計された高周波水平振動テストシステムです.これは,航空宇宙,通信,電子機器,電気,家電,その他の産業の製品の環境ストレススクリーニングテストと信頼性テストを実行するために設計されています.
この試験プラットフォームは,IEC,MIL-STD,JIS,ASTM規格を含む様々な国際試験仕様を満たしています.
ES-6 振動試験装置 PDF をダウンロード| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 柔軟な懸垂システムと直線ガイドは強い負荷能力,優れた誘導性能,高い安定性を提供します.
- 中央負荷エアバッグは,高い静的硬さと低い動的硬さを提供し,強い負荷能力と優れた動的性能を提供します.
- 迅速な自己検査診断と鎖保護は,高い安全性と信頼性を保証します.
- エアバッグ の 隔離 と 減圧 装置 は,特別 の 基礎 の 必要 を 排除 し,振動 波 を 完璧 に 再現 し,振動 の 伝達 を 軽減 し ます.
- 垂直と水平の拡張プラットフォームは,異なるアプリケーションの要求に応用できます.
- すべての種類の振動制御装置と互換性があり 操作が簡単です
- 小さい積載台では,より高い加速と作業頻度が達成され,積載能力と機械ベンチ全体の性能が向上します.
- 横軸ベンチと振動ベンチは,完璧な構造を備えた統合型で,設置と調整が便利です.
- 静的圧力コースは,斜面に耐性があり,バイアス負荷に耐性があります.
- 内蔵油ポンプは,良い構造と操作が容易であることを保証します.
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5・1000 51500円 5・2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5・1000 5・1400 5・2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5・1000 51500円 5・2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5・1000 5 円1200 5・2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5 円800 5・1000 51500円 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5・1000 51500円 5・2000 |
57.7 76.9 86.5 |
自動車試験用高周波水平振動テーブル試験装置

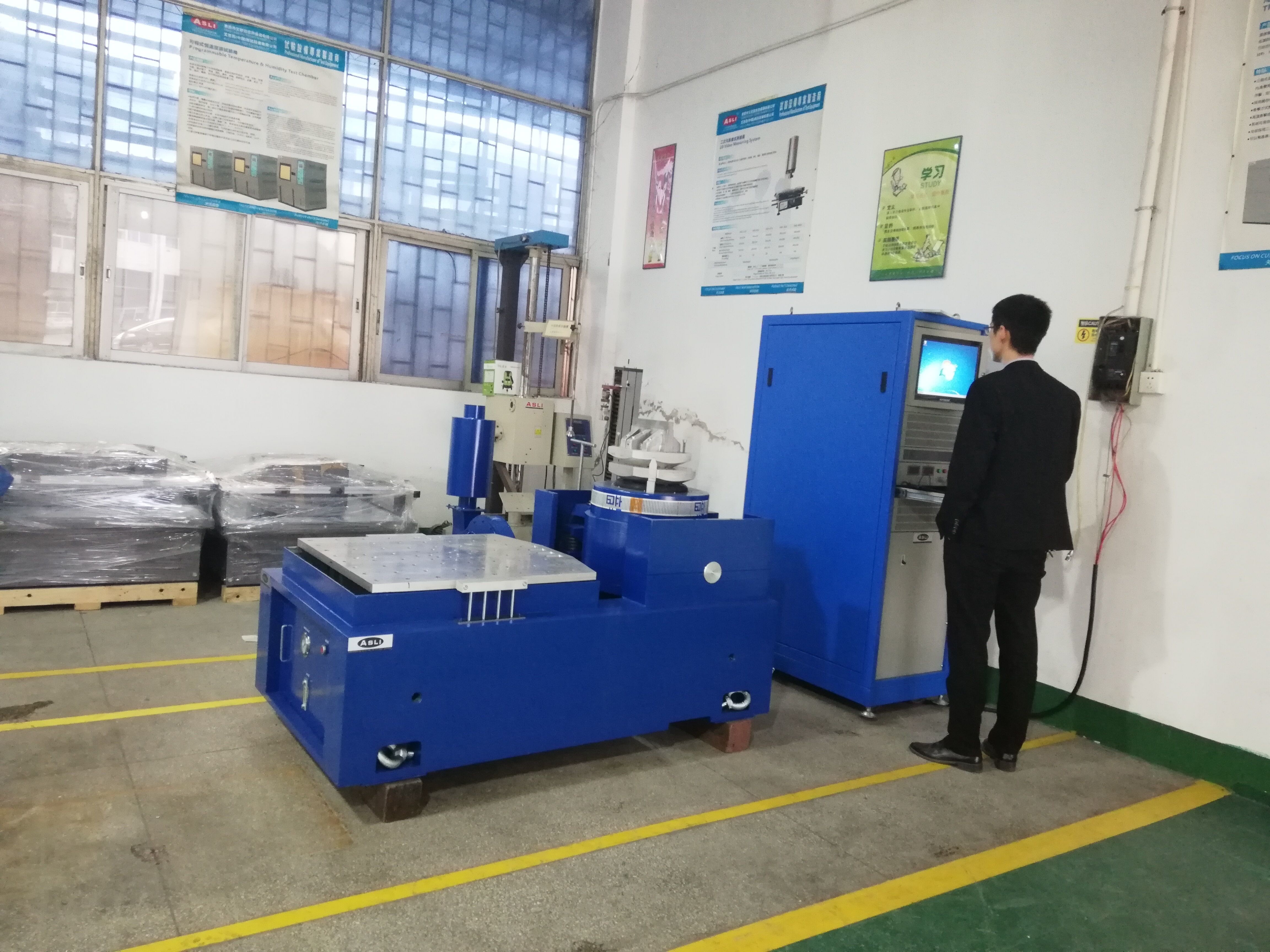

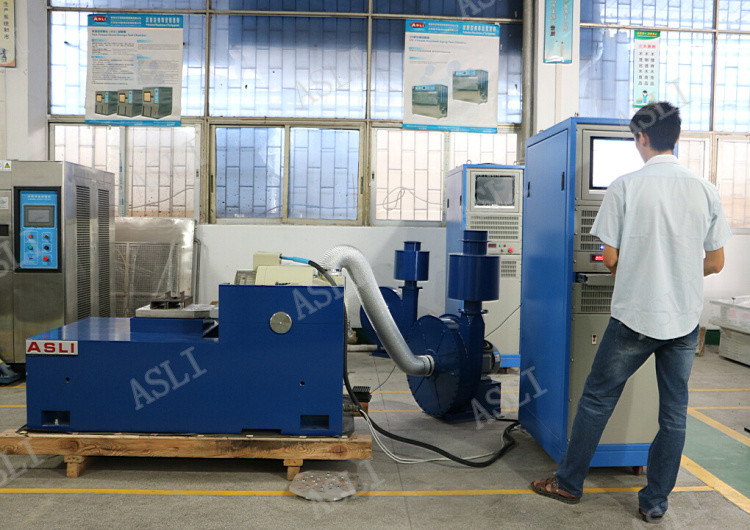

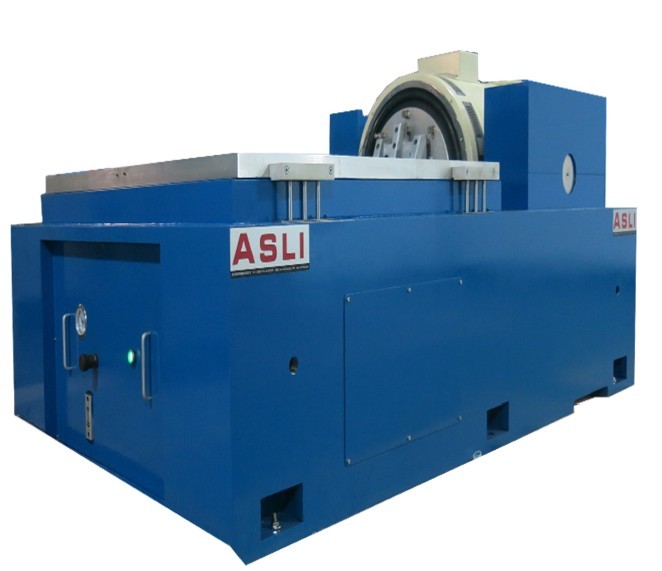

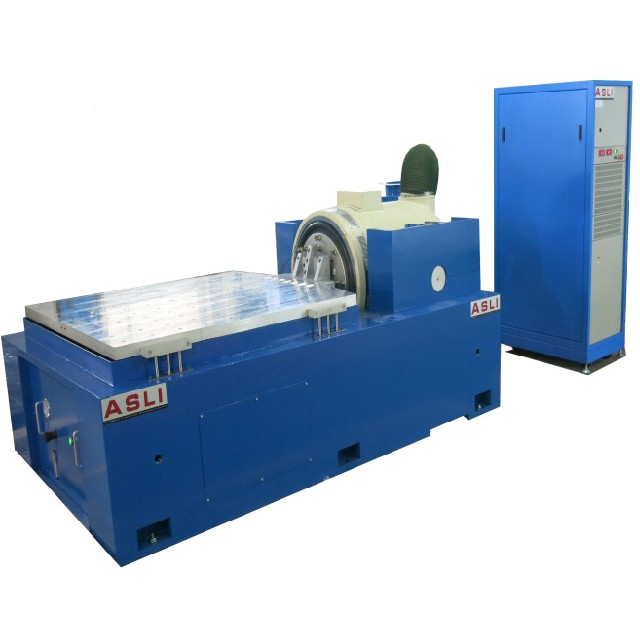

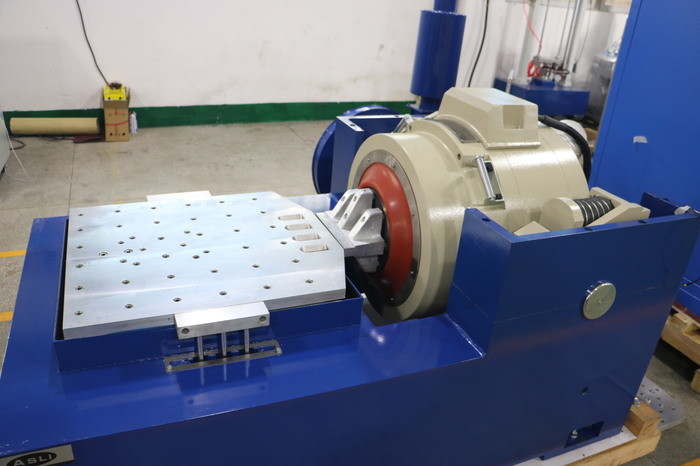

AC380V 20KN振動シェイカーのテーブルシステム,水平スタンド配置.
