横のスリップのテーブルが付いているASTM 2000Hzの任意振動試験装置
製品詳細
| 振動波: | サインとランダム | 頻度: | 2000Hz |
|---|---|---|---|
| 振動方向: | 水平 | 可動コイル: | 直径30mm |
| 応用: | LEDの自動車部品、パッケージ | 使用法: | 振動試験機 |
| ハイライト |
2000Hz任意振動試験装置,ASTMの任意振動試験装置,2000Hzスリップのテーブルの振動テスト |
||
製品説明

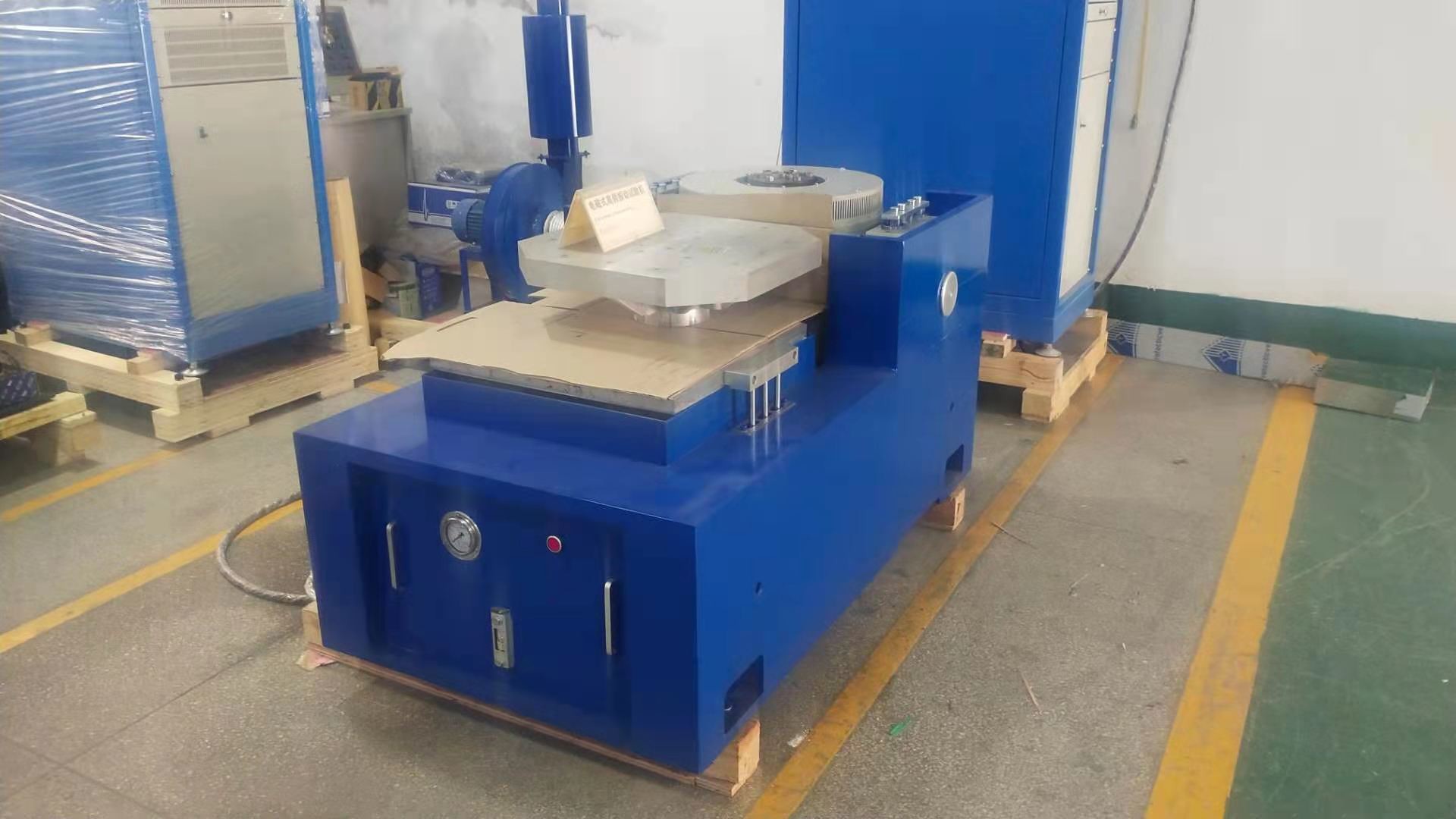

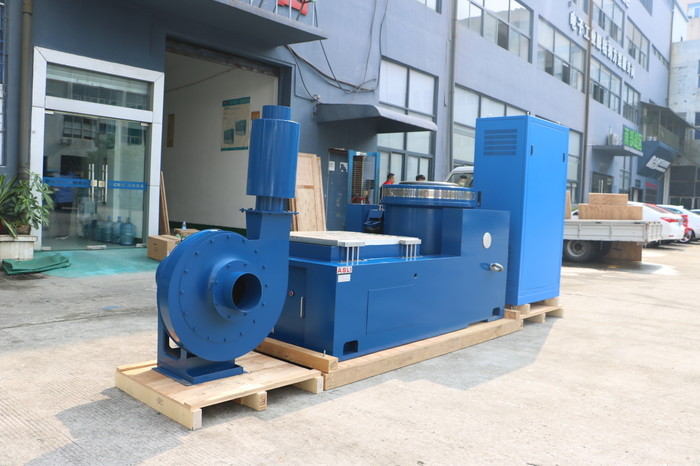

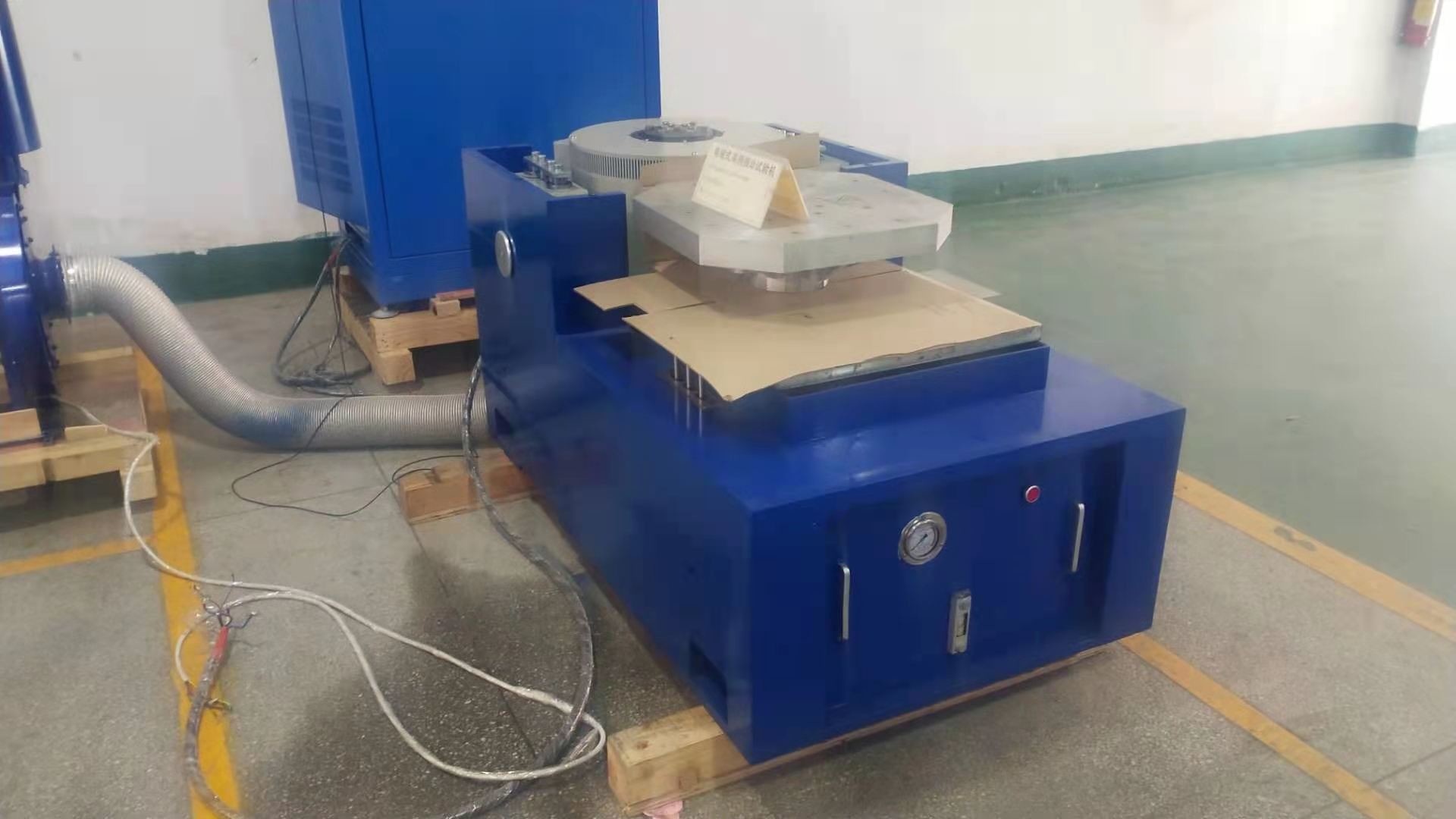

この2000Hz 正弦波・ランダム振動試験装置（水平スリップテーブル付き）は、製品の振動・衝撃環境試験、環境ストレススクリーニング、信頼性試験のために設計されています。航空宇宙、通信、エレクトロニクス、電気、家電などの業界における重要な試験ニーズに対応します。
このシステムは、IEC、MIL-STD、JIS、ASTM規格を含む幅広い試験仕様に対応する多用途な試験プラットフォームです。
- 柔軟なサスペンションシステムと直線ガイドにより、強力な支持力、優れた案内性能、高い安定性を実現します。
- 中央ロードエアバッグは、高い静剛性と低い動剛性を提供し、強力な支持力と優れた動的性能を保証します。
- 迅速な自己診断および連動保護システムにより、高い安全性と信頼性を確保します。
- エアバッグアイソレーションおよびダンピング装置は、特別な基礎を必要とせず、振動波を完全に再現し、振動伝達を低減します。
| モデル |
定格 正弦波 力 (N) |
定格 ランダム 力 (N) |
周波数 範囲 (Hz) |
定格 加速度 (m/s²) |
定格 速度 (m/s) |
定格 変位 (p-p) mm |
最大。 積載 (Kg) |
可動 コイル (Kg) |
寸法 可動部 コイル (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
よくある質問:
Q1: 電磁振動シェーカーとは何ですか？
A: 電磁振動シェーカーは、製品が輸送中、動作中、またはサービス中に経験する可能性のある振動条件をシミュレートするために使用される試験システムです。信頼性、耐久性、および認定試験に広く使用されています。
Q2: どのような製品を試験できますか？
A: 電子部品、自動車部品、バッテリー、航空宇宙部品、電気製品、包装、通信機器、および振動試験を必要とするその他の製品に使用できます。
Q3: シェーカーはどのような振動試験を実行できますか？
A: システム構成に応じて、正弦波振動、ランダム振動、衝撃試験、共振探索、周波数スイープ、その他のプログラム可能な振動試験を実行できます。
Q4: 最大試験周波数はいくつですか？
A: 最大周波数は、モデルと構成によって異なります。さまざまな周波数要件に対応するさまざまなシェーカーモデルが利用可能です。推奨モデルを提示するために、必要な周波数範囲をお知らせください。
Q5: 正しいシェーカーモデルを選択するにはどうすればよいですか？
A: 主な要因は次のとおりです。
- 最大サンプル重量
- サンプル寸法
- 必要な振動方向
- 周波数範囲
- 最大加速度
- 変位
- 必要な振動試験規格
これらのパラメータに基づいて、適切なシェーカーシステムを推奨できます。
Q6: シェーカーは垂直および水平振動の両方を実行できますか？
A: はい。構成に応じて、システムは垂直試験セットアップ、水平試験セットアップ、またはその両方で供給できます。
Q7: ランダム振動試験を実行できますか？
A: はい。PSDベースの試験プロファイルを含むランダム振動試験用に、適切な振動コントローラーを構成できます。
Q8: 衝撃試験を実行できますか？
A: はい。選択したシェーカーシステムが、必要な衝撃プロファイルに対して十分な力、変位、および加速度能力を備えている場合。
電磁振動シェーカーは、高周波振動試験にいくつかの利点を提供します:
- 広い周波数範囲: 低周波および高周波振動試験の両方に適しており、特に電子部品および自動車部品に適しています。
- 高い制御精度: 周波数、加速度、変位、速度、および試験時間を正確に制御できます。
- 高速応答: 電磁駆動システムは制御信号に迅速に応答するため、スイープ振動試験に適しています。
- 安定した振動出力: クローズドループ制御により、試験中に安定した振動レベルを維持できます。
- プログラム可能な試験: 周波数範囲、スイープレート、加速度、サイクル数などの試験パラメータを自動的にプログラムできます。
- 高周波試験に適しています: 特にPCB/PCBA、車載エレクトロニクス、センサー、コネクタ、バッテリーなどの電子部品に適しています。
- 高い自動化: 試験プログラムを保存して自動的に実行できるため、試験効率と再現性が向上します。
製品のハイライト
水平スリップテーブルを備えた2000Hz正弦/ランダム振動試験機。柔軟なサスペンション、エアバッグダンピング、迅速な自己診断を備えています。 IEC、MIL-STD、JIS、ASTMに準拠。 LED、自動車部品、パッケージのテストに最適です。カスタムオプションも利用可能。
