XYZ軸 電動高周波振動試験機 UN38.3 バッテリー振動試験用
試験基準:
GB/T 31486-2015
UL 1642:2012 < リチウム電池に関する規格>
UL2054:2012 <家庭用および商用用バッテリー>
UN38.3 ((2012年)
IEC62133-2:2017 < 携帯型密封二次電池およびそれから製造された電池の安全性要件 - 携帯型アプリケーションで使用するための部分2:リチウムシステム>
輸送シミュレーション振動テーブル試験装置X,Y,Z 三軸シヌソイド振動試験とブロードバンドランダム振動試験で完了できます.脈動とショック応答スペクトル試験これらの製品は,国防,武器,航空,航空宇宙,通信,電子機器,電気機器,通信,家電などの分野で広く使用されています.
振動試験装置の技術パラメータ:
| モデル |
定数シヌス フォース(N) |
ランダム フォース(N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
格付け した配置 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます
垂直に伸縮されたベンチの特徴:
VT垂直拡張ベンチと指定されたクランプ,精度計算,精巧な設計, 完璧な構造に従って顧客が最高のパフォーマンスを獲得することを保証するために,高品質の材料と工芸品.
垂直拡張装置の技術パラメータ:
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
.
水平スタンドの特徴:
より高い加速と作業頻度を実現するために,全体の機械ベンチの負荷能力とパフォーマンスを向上させる.
横軸ベンチと振動ベンチは 統合型で 完璧な構造で 設置・調整が便利です
静的圧線,V形,傾き耐性,偏差負荷耐性がある
組み込みオイルポンプ 構造が良く操作が簡単

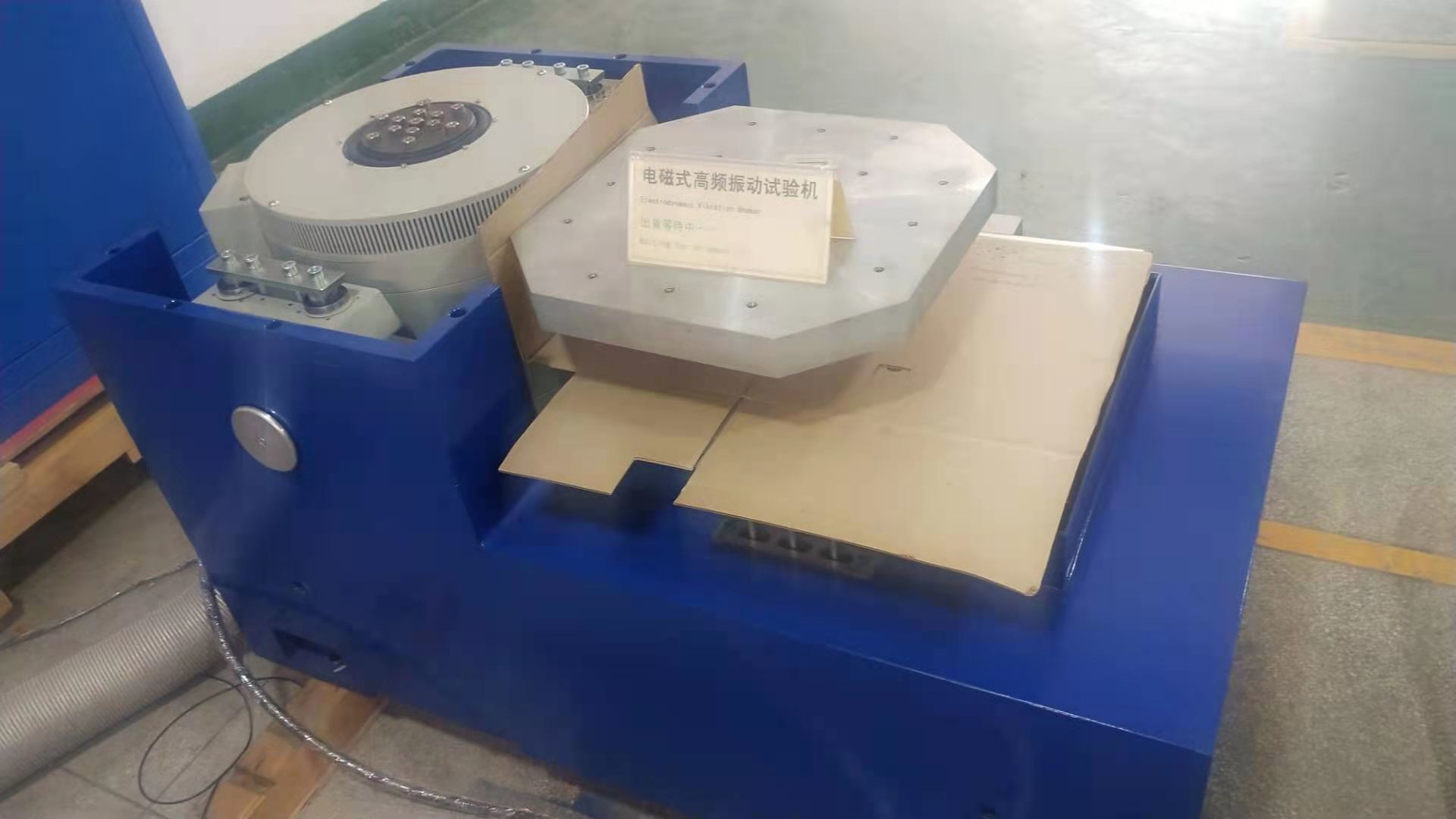

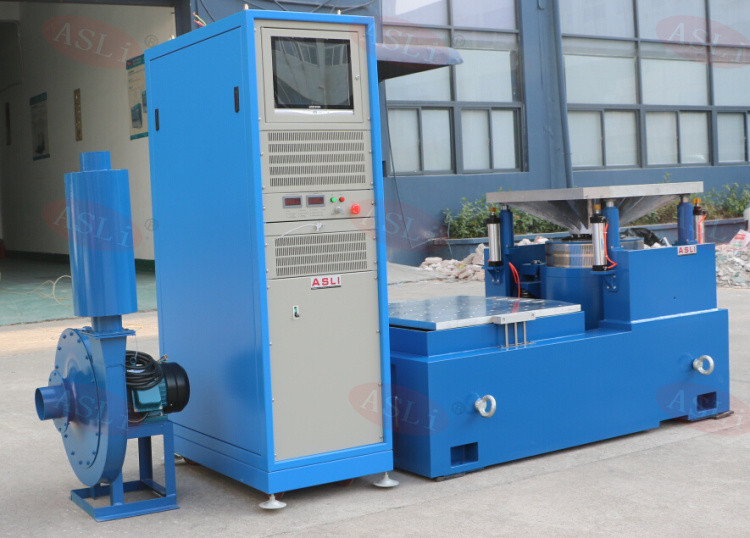

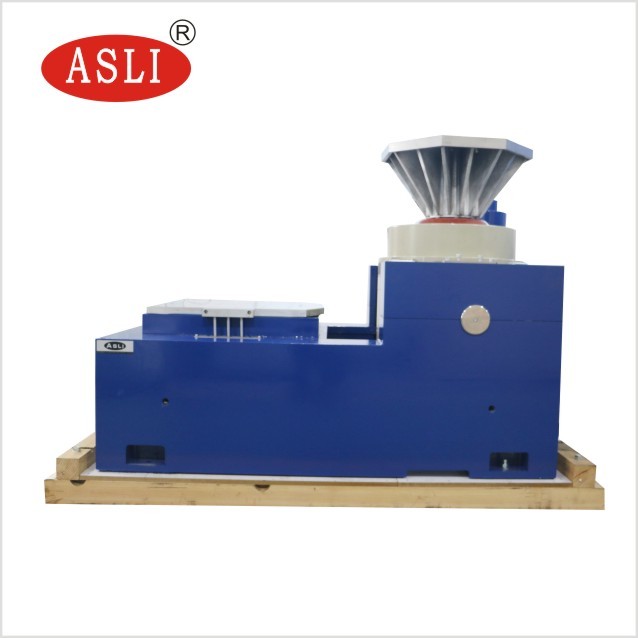

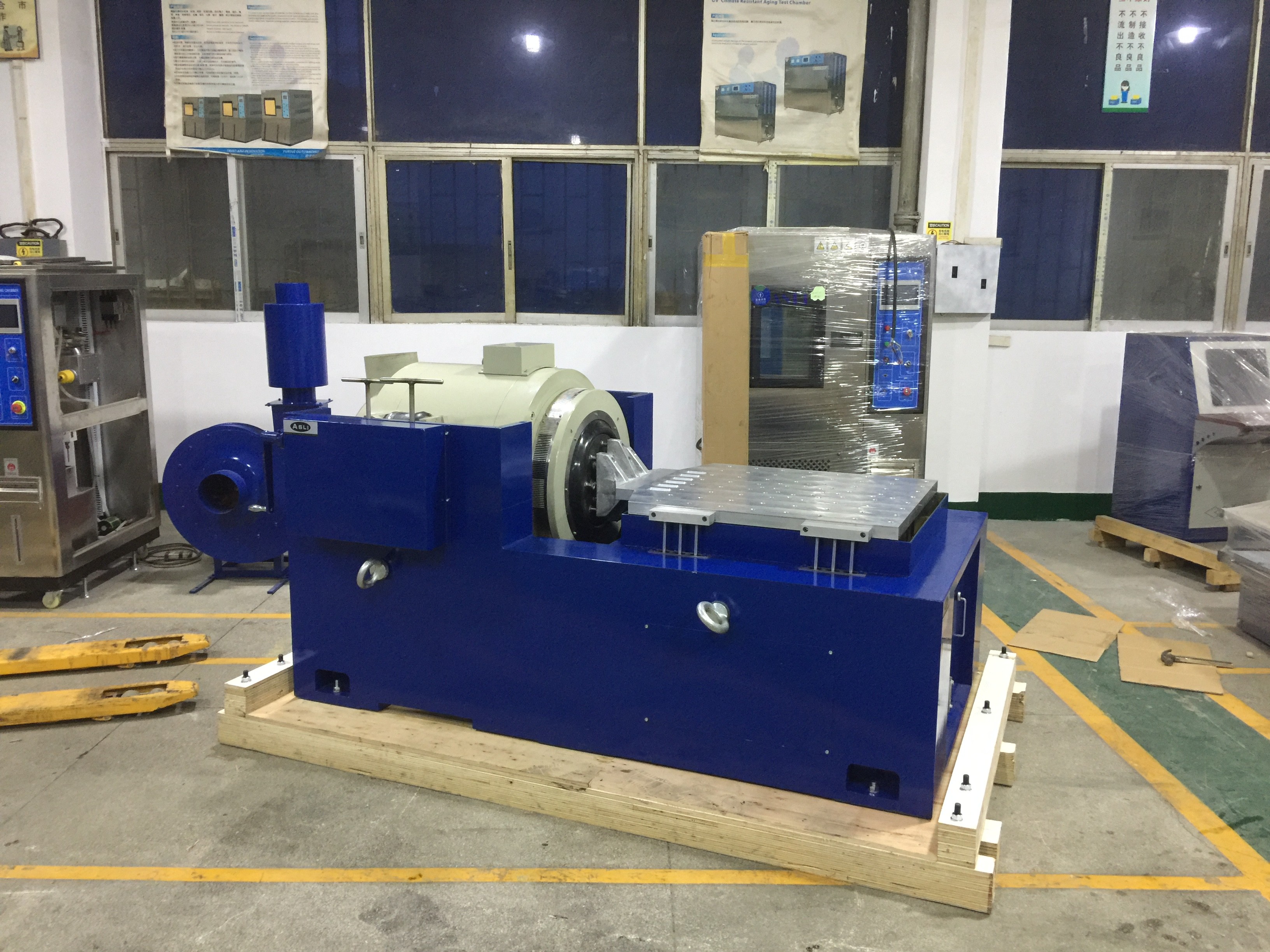

参照の写真:

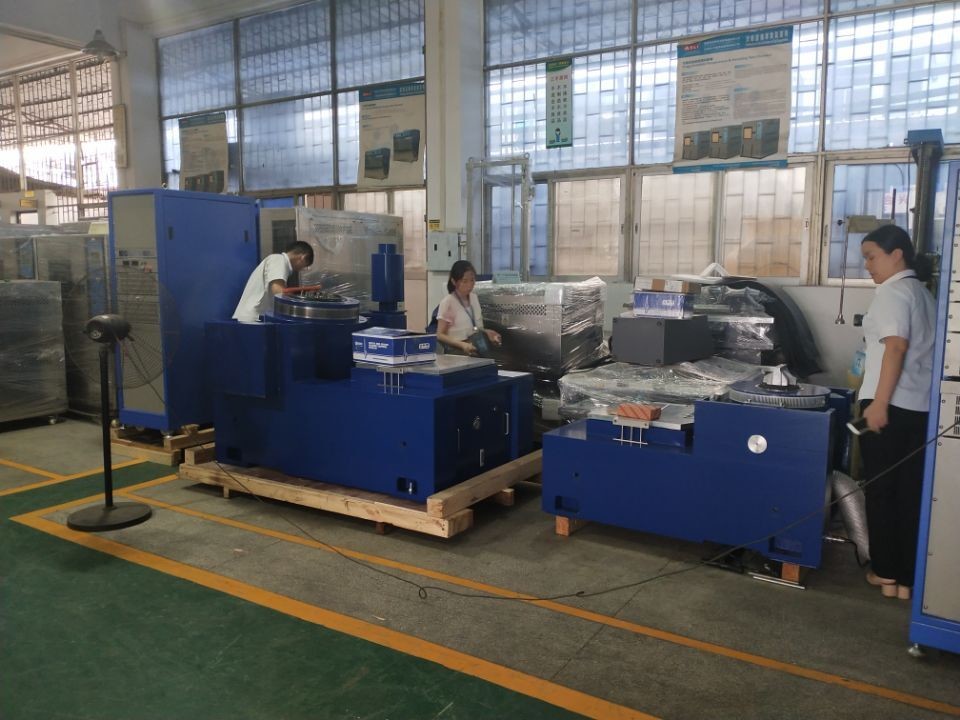

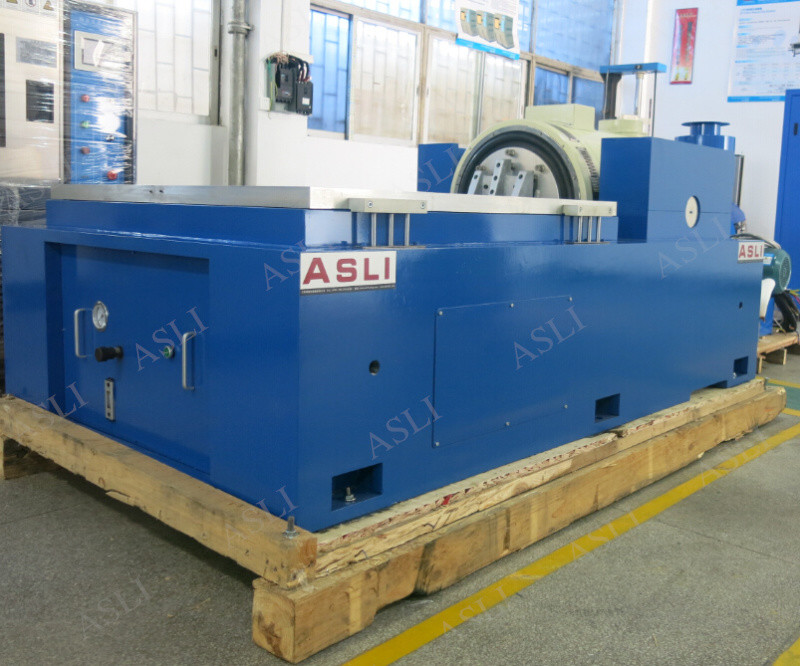

パッケージの詳細:
