振動 検査 は 何 です か
製品 は,毎日 パッケージ や 輸送 容器 で 世界 中に 運ばれ て い ます.車両 や 船 や 航空機 で 運ばれ ます.しかし どの 状態 で も 振動 に 晒され ます.振動試験は,輸送前に振動にさらす製品のための品質管理ツールとしてしばしば使用されます.振動試験は,ポンプやモーターのフィールドモニタリングにも使用されます.
保存するドキュメントをダウンロード -- ここをクリック -- --→振動試験装置 ES-10.pdf
ISTAのパッケージ輸送シミュレーション試験のための電動振動振動器
試験要件:
1IEC62133
2UL1642
3UN383
4. GB31241
5.ISTA
特徴:
1中国語と英語メニュー,コンピュータ操作,専門的な監視と制御システムの使用,全体のプロセスのデータは手渡しおよび出力することができます.
2ディスプレイ機能: ダイナミックディスプレイテスト曲線,マルチダン,データ数.
3曲線記録器:テストデータのリアルタイム記録,テストデータは自動的に,テスト結果は保存,印刷することができます.
主な技術パラメータ
| デール |
定数シヌス フォース(N) |
ランダム フォース(N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
格付け した配置 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
ユーザー に 与える 利点
* ユーザが簡単にインストールできます
* ユーザーインターフェース:ローカルモードのLCDタッチスクリーンとリモートモードのPCウィンドウ (イーサネット経由)
*ローカルモード:事前に定義されたテストを迅速に開始し,数十のテスト仕様を保存できます.
* リモートモード: テストの仕様を Mostar,テスト制御,テストデータレビュー,ドキュメントに定義し,保存するなど,システムのすべての操作.
振動シェイカーのテーブル メーカー二重磁気回路構造,自己生成の骨格動作円,空中サポート,ローラーベアリング,線形ガイドを採用,トリニオン隔離 先進的な現代技術と特殊技術X,Y,Z 三軸シヌソイド振動試験とブロードバンドランダム振動試験で完了できます.脈動とショック応答スペクトル試験.
1 動くコイル骨格の慎重な設計により,より高い第一次元の軸性共鳴周波数があります.
2 軽いアームテージ,高硬さ,周波数4500Hz
3 コンピュータ接続ライン制御,すぐに材料を保存.
4 制御図を表示する.
5 低抵抗性,高性能設計,高効率,低コスト
6 高い信頼性,低誤差

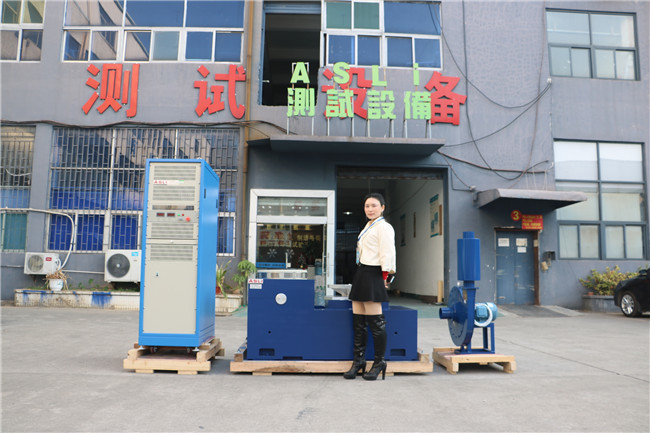

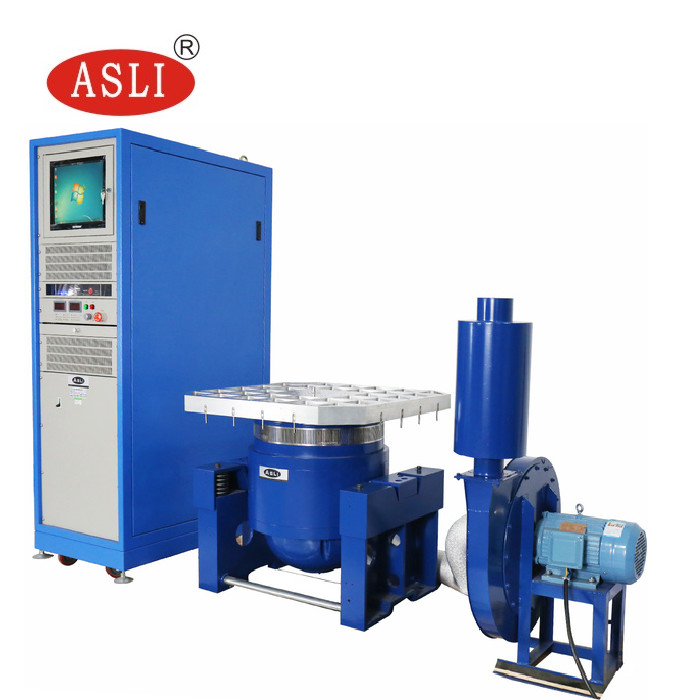

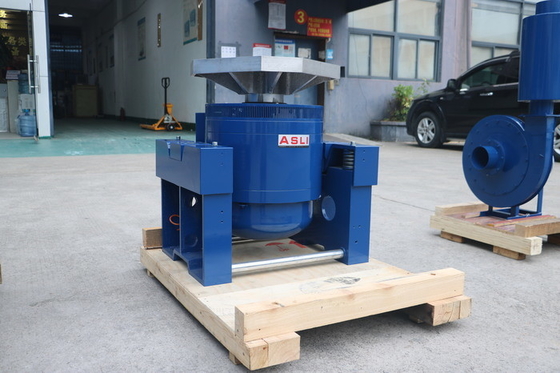

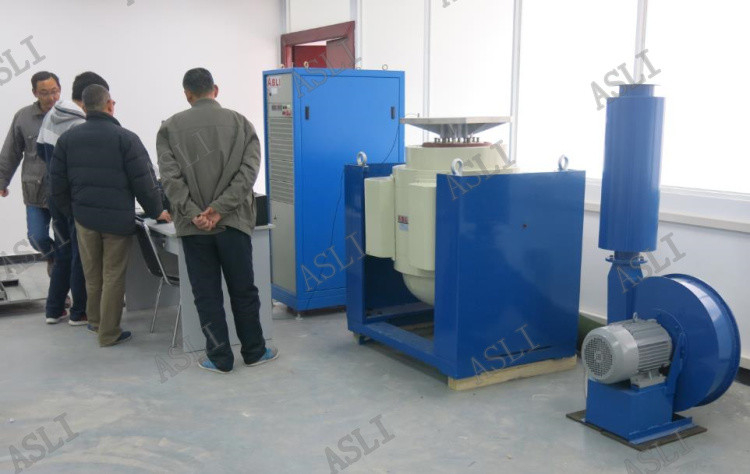

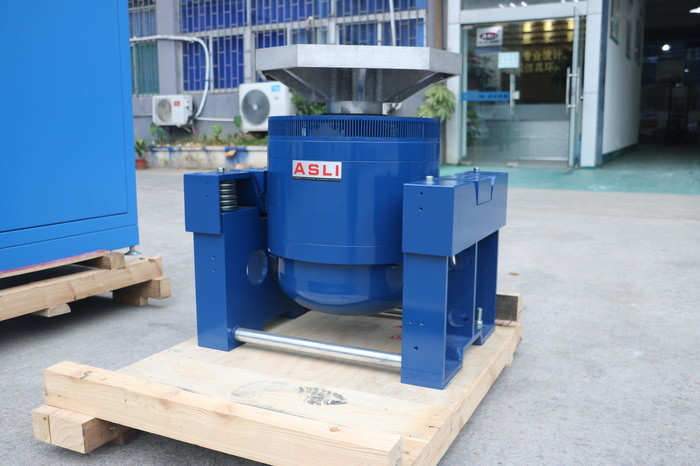

参照の写真:
