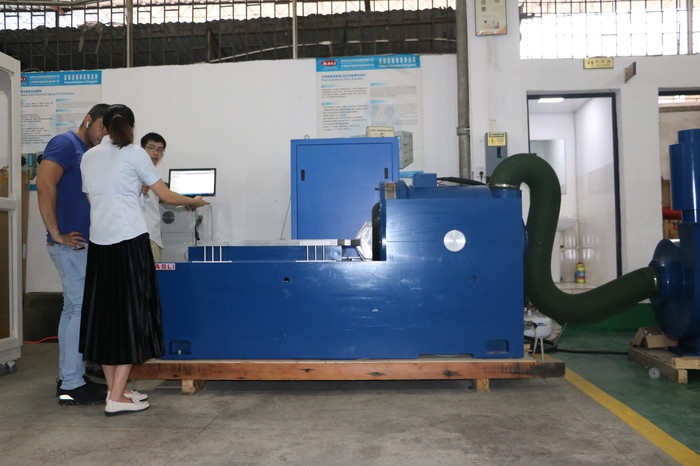

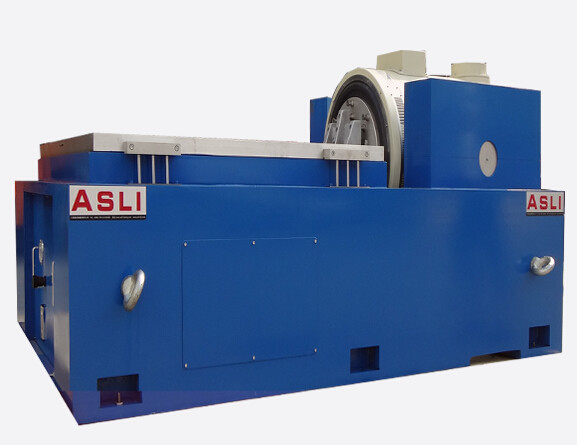

輸送シミュレーション振動試験機械はIEC60068規格を満たしている
電磁振動テーブルは,防衛,航空,航空宇宙,通信,電子機器,自動車,家電,その他の産業で広く使用されています.このタイプの機器は,早期に欠陥を発見するために使用されます.,実際の作業条件と構造強度試験をシミュレートすると,製品の適用は広く,適用幅は明らかであり,試験効果は顕著で信頼性があります.,スウィープ,プログラム可能,周波数倍数,ロガリズム,最大加速,振幅調節,時間制御,フル機能コンピュータ制御,単純な固定加速/固定振幅3ヶ月間の試験の継続的な故障による機器安定した性能,信頼性の高い品質
仕様
| 名前 | 自動車電池 EN50604 IEC62133 UN38.3 実験室試験用振動試験台 | ||||||||
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 指定速度 (m/s) | 定数移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (Kg) | 移動コイルの寸法 (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
性能データシート

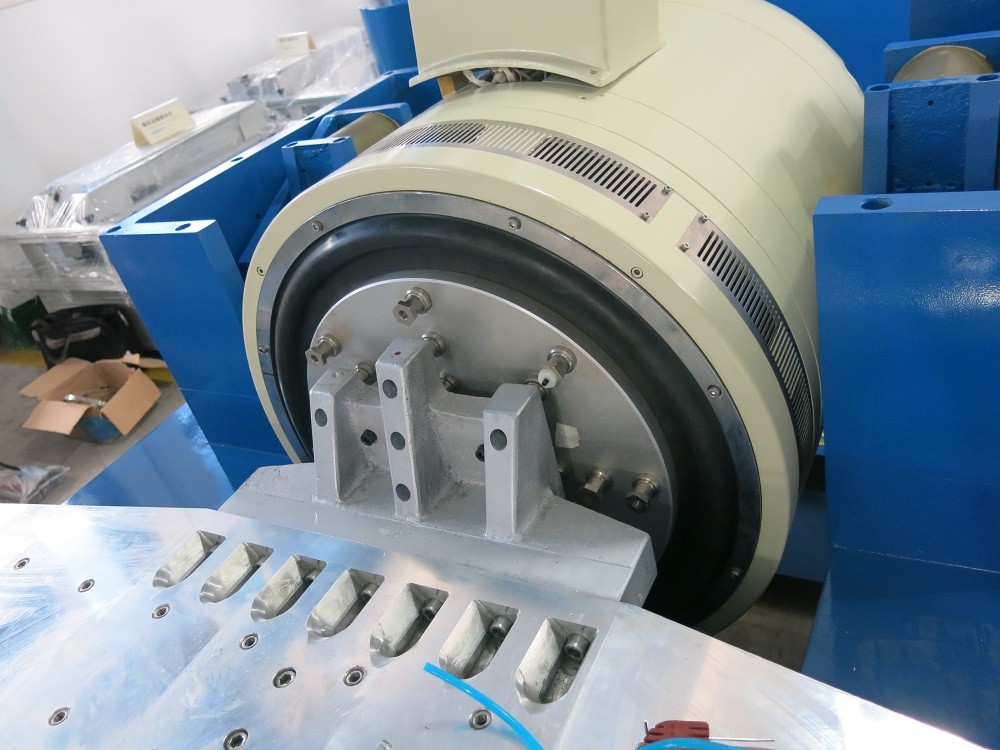

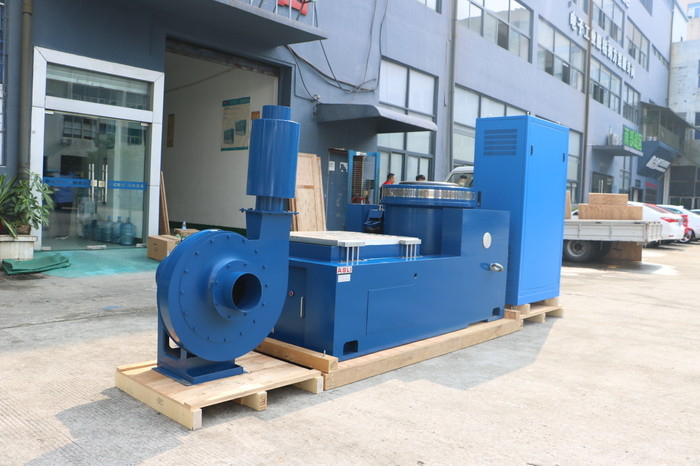

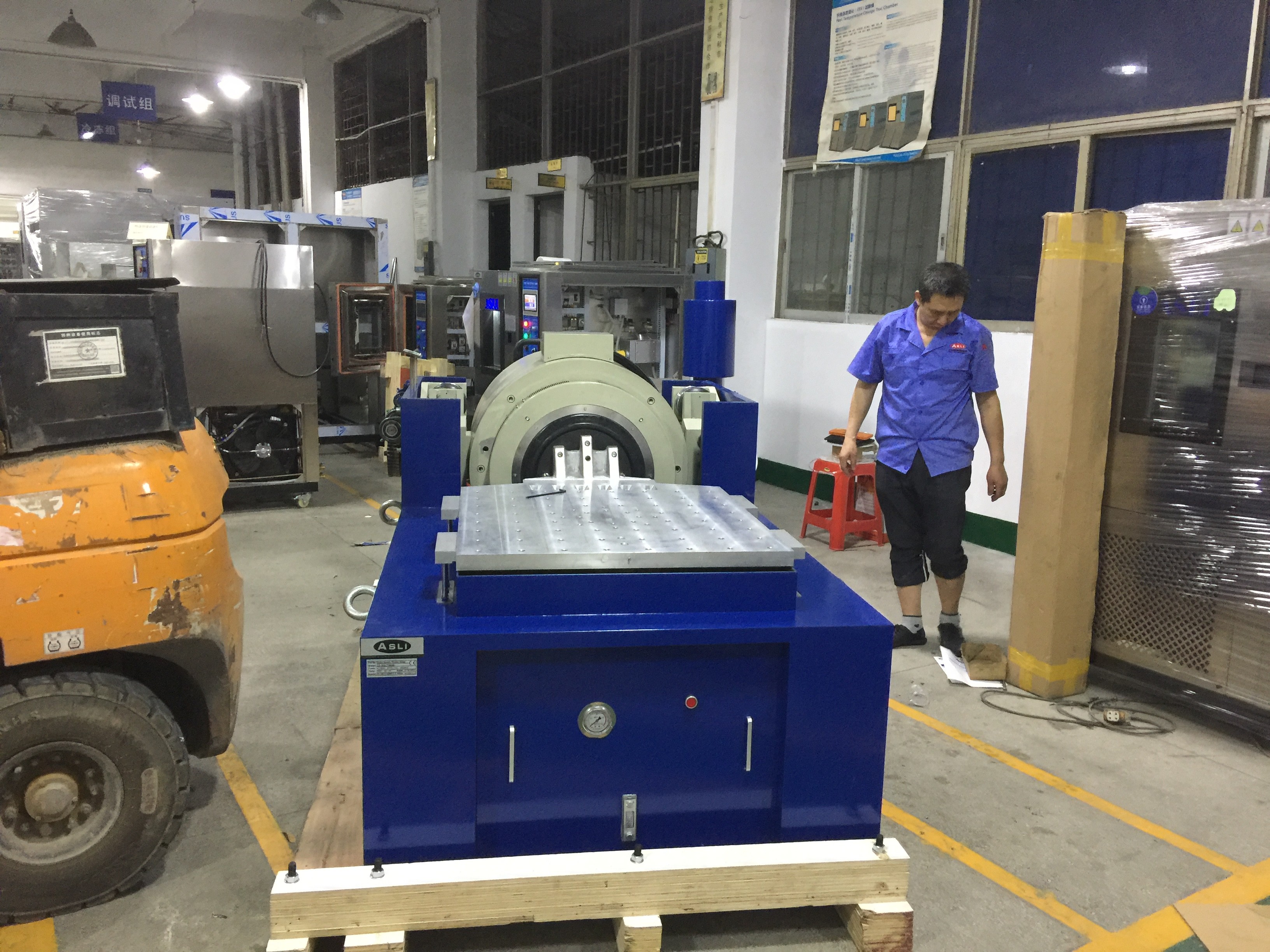

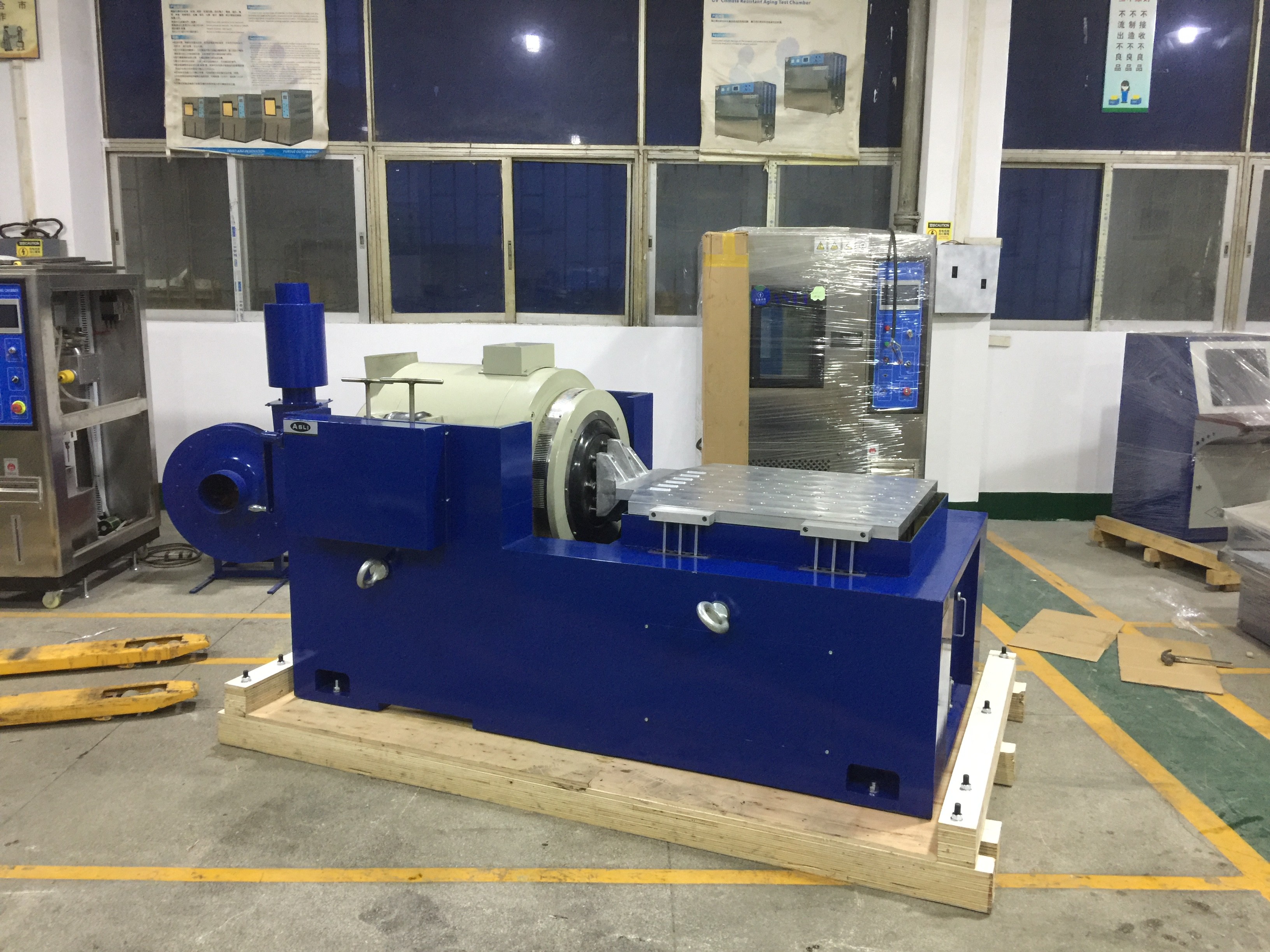

| シャイカー(ES-30)) | ||
| シヌス力 (ピーク) | 30kN | |
| 衝撃力 (ピーク) | 60 kN | |
| 周波数範囲 | 5~2,800 Hz | |
| 移動 (連続) | 100mm | |
| マックス速度 | 1.8m/s | |
| マックス 加速 | 100G | |
| 防具直径 | 445mm | |
| 1st順番の共鳴周波数 | 2,400 Hz | |
| 許容される異常モメント | >500 Nxm | |
| 装具の重量 | 40kg | |
| HE/ST スクロールの寸法 | M10(メトリック) | |
| 軸振動隔離周波数 | <3 Hz | |
| マックスPアイロード | 500kg | |
| 磁気流の漏れ | ≤1mT | |
| 寸法 (L×W×H,開封) | 1,330x860x1,250mm | |
| 重量 (未梱) | 2500kg | |
| 設置 | ゴムマット (アンカーボルトが必要) | |
| 電力増幅器 (DA-30) | ||
| 増幅器出力 | 30 kVA | |
| SNR | >65 dB | |
| 定数出力電圧 | 120Vrms | |
| 増幅器の効率 | >90% | |
| 寸法 (L×W×H,開封) | 800×900×2,100 mm | |
| 重量 (未梱) | 500kg | |
| 吹風機 | ||
| 空気体積 | 0.46m3/s | |
| パワー | 7.5kW | |
| 空気管径 | 200 mm | |
| 空気圧 | 8.8kPa | |
| 設置 | 天井に接続できる (最大2つの90度の曲がり),最大20°走行 | |
| 横滑りテーブル | ||
| サイズ | 600×600 mm | |
| 厚さ | 45mm | |
| 頻度わかった模倣する | 2千 Hz | |
| 効果的m尻 | 54kg | |
|
注記: 1高圧オイルフィルムベアリングは,より均一化のために使用されます. |
||
| 振動制御機とアクセロメーター | ||
| 振動制御装置 | 振動制御装置シヌス,ランダム,ショック,自己校正です | |
| アクセロメーター | 100mV/g,範囲: 50g,作業周波数: 1-10kHz,重量: 11グラム,低騒音ケーブル10フィート | |
| その他のサポート機能/アクセサリー | ||
| 環境委員会 | サポート | |
| モバイルデバイス | カスタマイズ可能 | |
| 断熱板 | カスタマイズ可能 | |
| 固定装置 | カスタマイズ可能 | |
| システムの作業環境 | ||
| 温度範囲 | 0〜40°C | |
| 湿度範囲 | 0~90% 凝縮がない | |
| 電力要求 | 380V/3ph/50Hz40kVA | |
| 圧縮気圧 | 0.6 Mpa | |
