保存するドキュメントをダウンロード -- ここをクリック ----→高周波振動試験台 ES-30.pdf

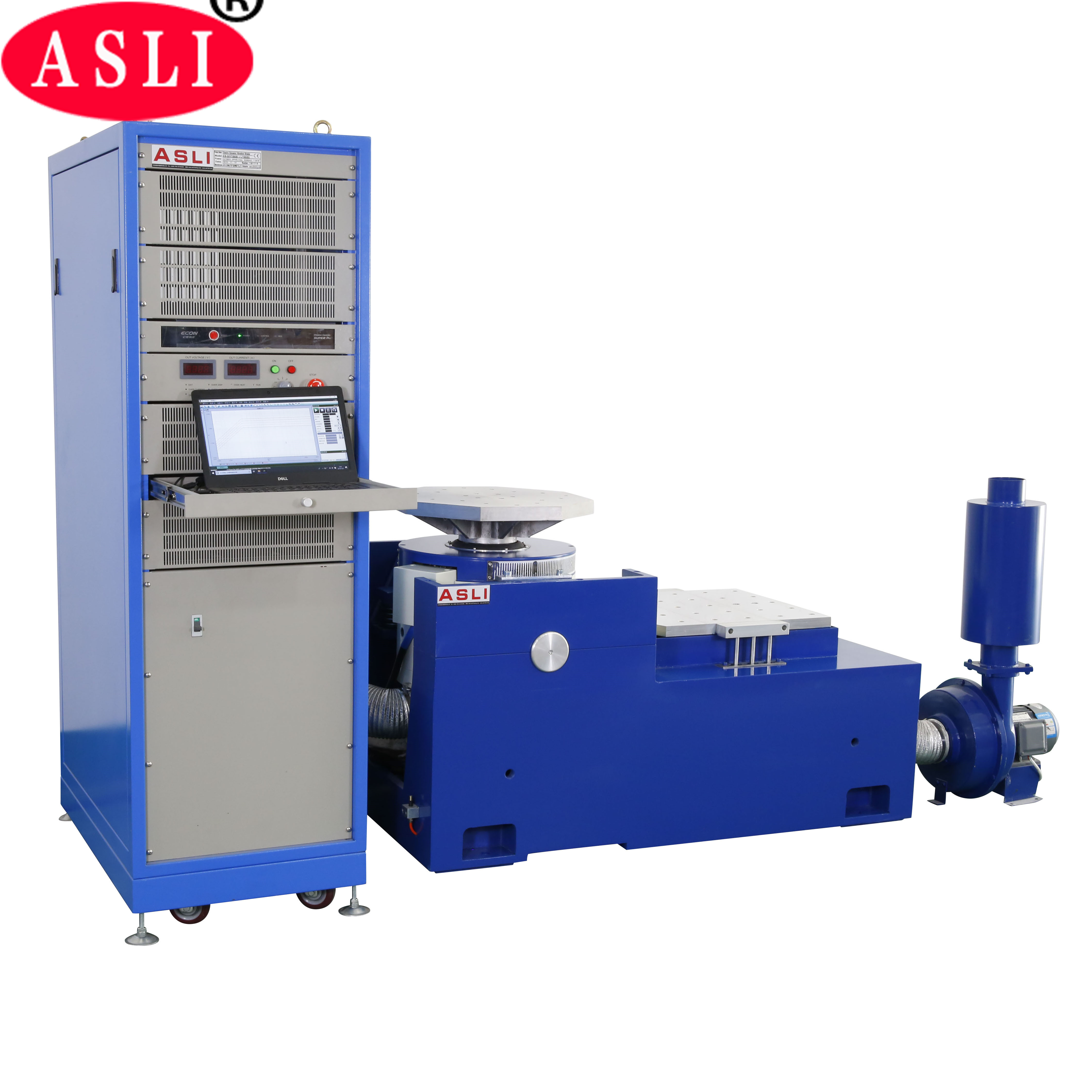

プログラム可能な電磁垂直振動試験装置
高周波振動試験システム高品質,高性能,高い信頼性,精度,精度,そして便利な操作に専念しています.それはあらゆる種類のテスト仕様を満たすテストプラットフォームです.IEC を含めて実行できます, MIL-STD,JIS,ASTMなどの仕様.
パラメーター:
| シャイカー | |
| シヌス力 (ピーク) | 30kN |
| 衝撃力 (ピーク) | 60 kN |
| 周波数範囲 | 5~2800Hz |
| 移動 (連続) | 100mm |
| マックス速度 | 1.8 m/s |
| マックス 加速 | 75g |
| 防具直径 | 445mm |
| 第"次回響周波数 | 2400 Hz |
| 許容される異常モメント | >500 Nxm |
| 装具の重量 | 40kg |
| HE/ST スクロールの寸法 | M10 (メトリック) |
| 軸振動隔離周波数 | < 3 Hz |
| マックス 荷物 | 500kg |
| 磁気流の漏れ | ≤1mT |
| 寸法 (L×W×H,開封) | 1,330x860x1,250mm |
| 重量 (未梱) | 2500kg |
| 設置 | ゴムマット (アンカーボルトが必要) |
| パワー増幅器 | |
| 増幅器出力 | 30kVA |
| SNR | >65 dB |
| 定数出力電圧 | 120Vrms |
| 寸法 (L×W×H,開封) | 800×900×2,100 mm |
製品の特徴

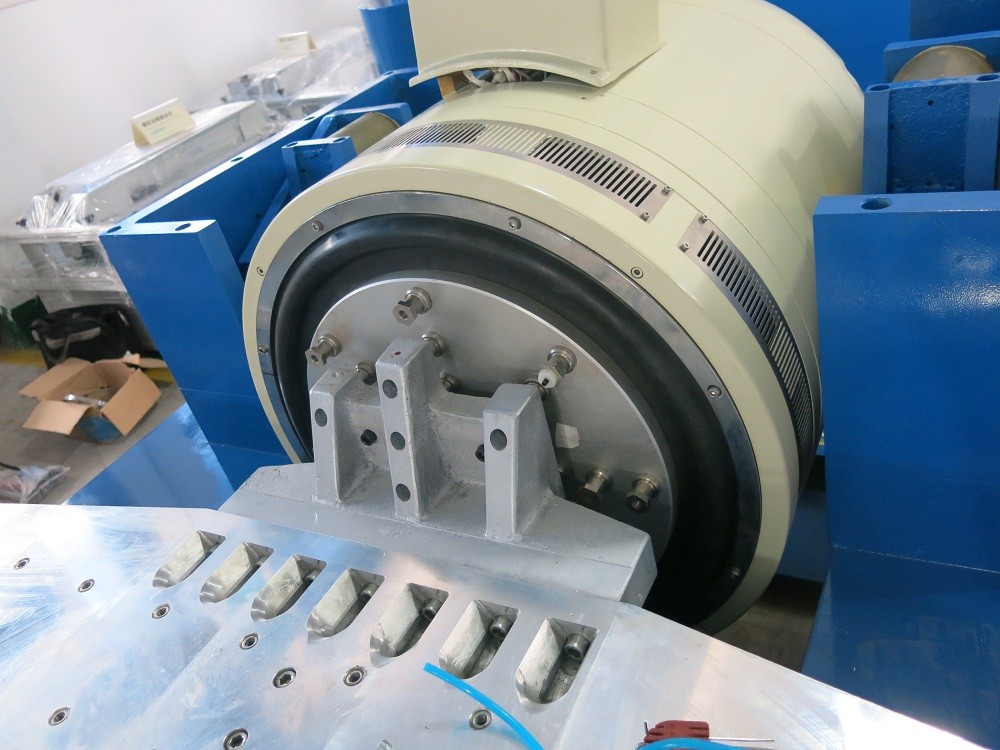

* 柔軟な懸垂システムと直線ガイド,強い負荷能力,良い誘導性能と高い安定性
* 中央負荷エアバッグの静的硬さは大きく,動的硬度は小さい. 負荷容量は強い. 動的性能は優れた.
* 迅速な自己検査診断とチェーン保護,高い安全性と信頼性
* エアバッグの隔離とダミング装置により,バイブラターは特別な基盤を必要としません.

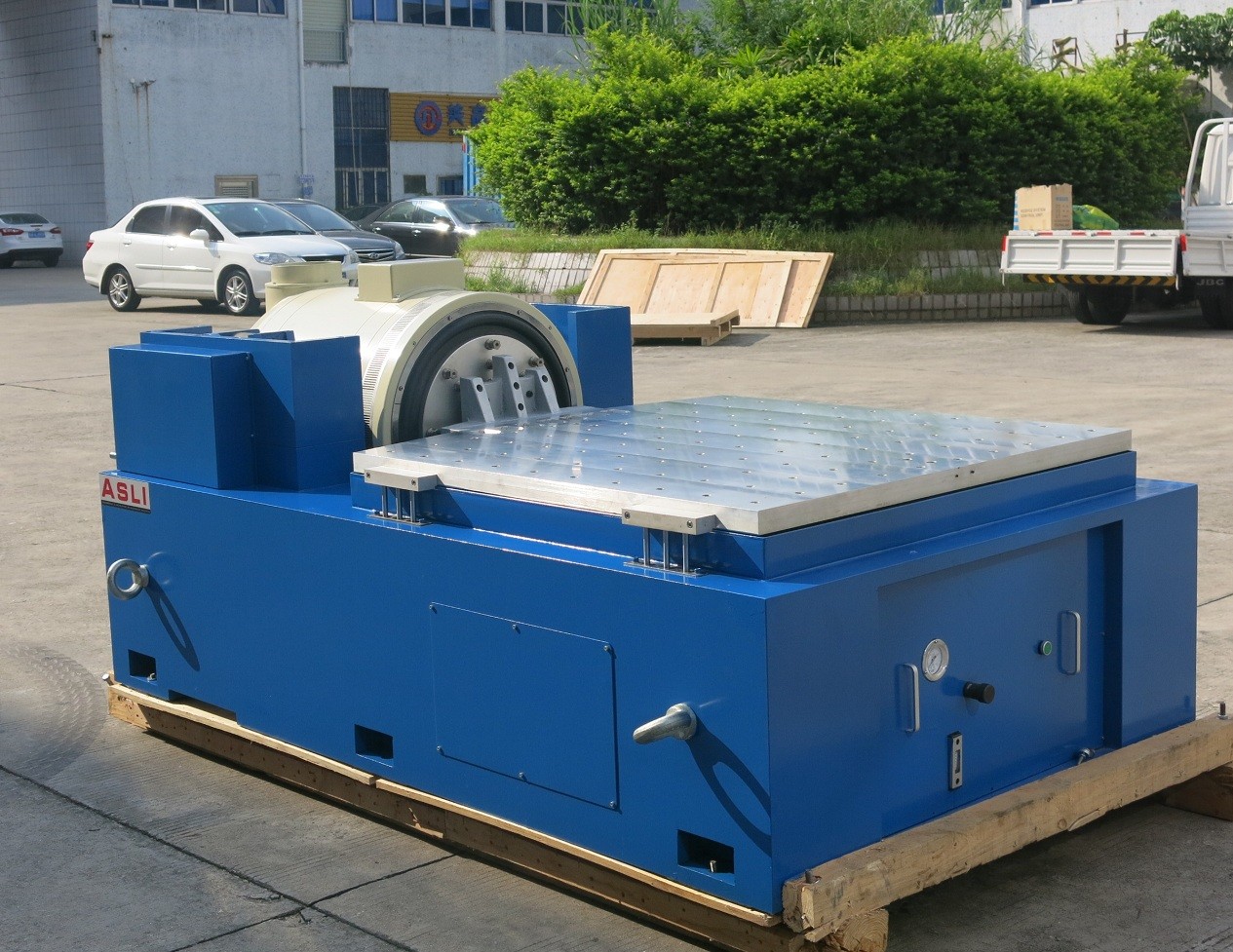

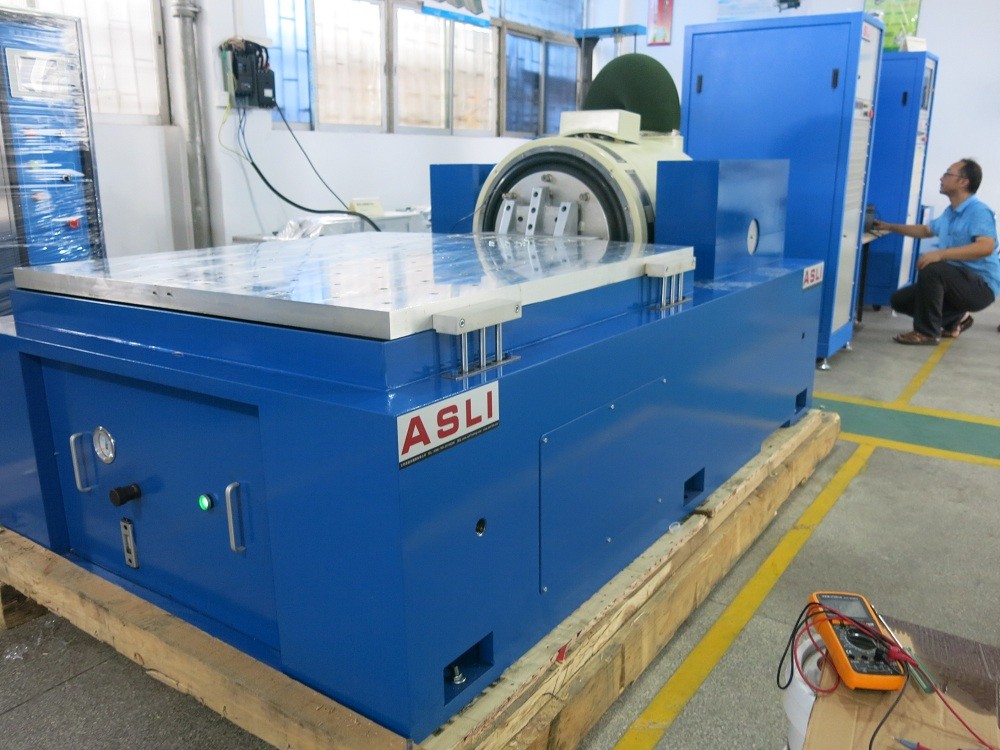

*水平と垂直の拡張プラットフォームの異なる利用を図る.
* あらゆる種類の振動制御器で使用可能で,操作は簡単です.
もっと振動力,カスタマイズできます. 暖かくあなたの問い合わせを歓迎します.
振動試験は,製品,機械,構造物がその使用期間中に経験する,または経験する条件 (試験環境下) を複製することによって行われます.運送中の条件や運航を含む.したがって,振動テストは,動作問題や潜在的な障害が発生する前に,それを予防します.
また,24時間の生産サイクルを持つ産業は,重要な振動試験と監視プロセスとシステムが必要です.石油・ガス,発電,金属・鉱業など 生産密度の高い産業では機械や装置の故障やダウンタイムは,効率の低下と生産コストの上昇,そして危険な作業環境につながります.これらの産業は,絶えず,定期的に振動の監視と検査を必要としています.
