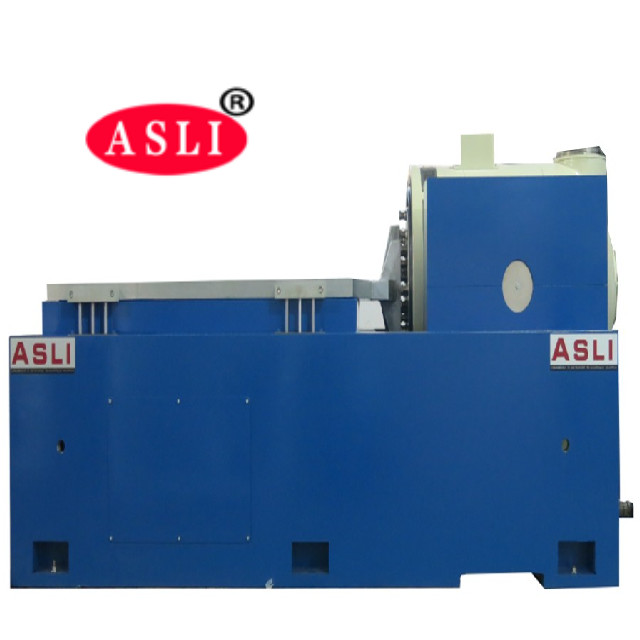

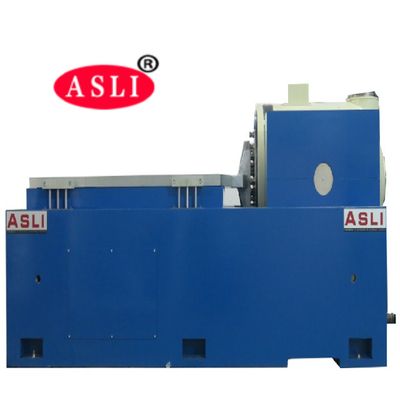

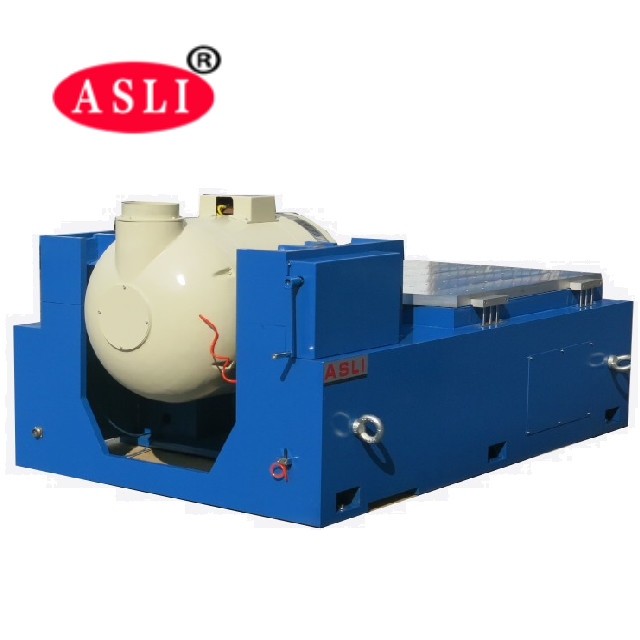

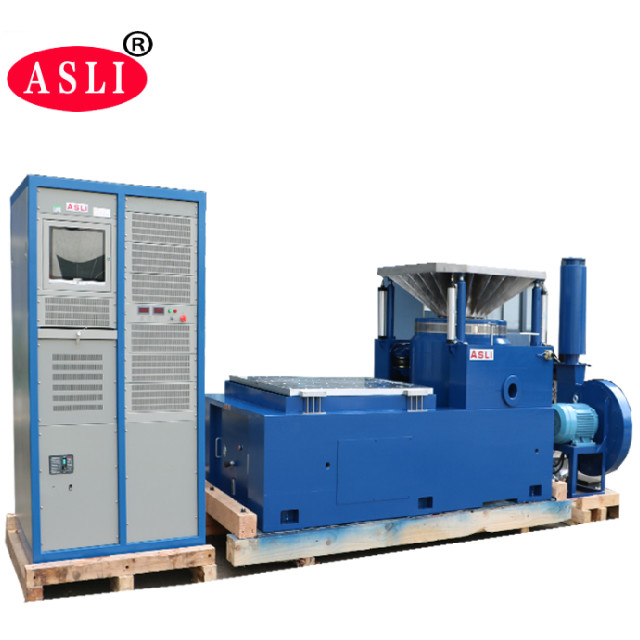

20000N LED表示装置のための動的振動シェーカー機械
Product Details
| サインフォース: | 20000n | 周波数範囲: | 3hzへの2500hz |
|---|---|---|---|
| スピード: | 1.8m/s | 直接: | x、y、z |
| 加速度: | 100g | 移動に巻くこと: | 30kg |
| 負荷: | 300kg | ||
| ハイライト |
LED表示装置振動シェーカー機械,20000N振動シェーカー機械,20000N動的振動試験機 |
||
Product Description

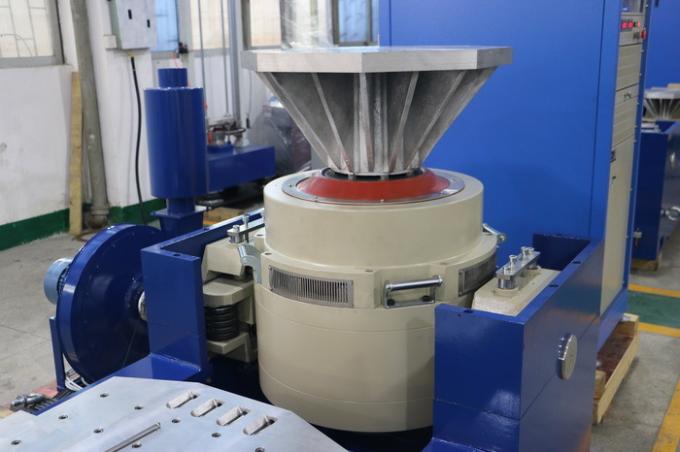

ES-20 デジタル電気力学式振動試験機は、LEDディスプレイデバイスやその他の精密電子部品の厳格な信頼性評価のために設計された高周波振動試験機です。ASLiのスター製品であるこのシステムは、X、Y、Z軸にわたって正確で再現性の高い振動試験を提供します。
28年以上にわたる専門的な製造経験を持つASLiは、シミュレーション環境試験装置、機械的振動・衝撃試験機を専門としています。ES-20 デジタル電気力学式振動試験機および高周波振動試験機は、当社の主力製品であり、品質と安全性のコンプライアンスのためにCE認証を取得しています。

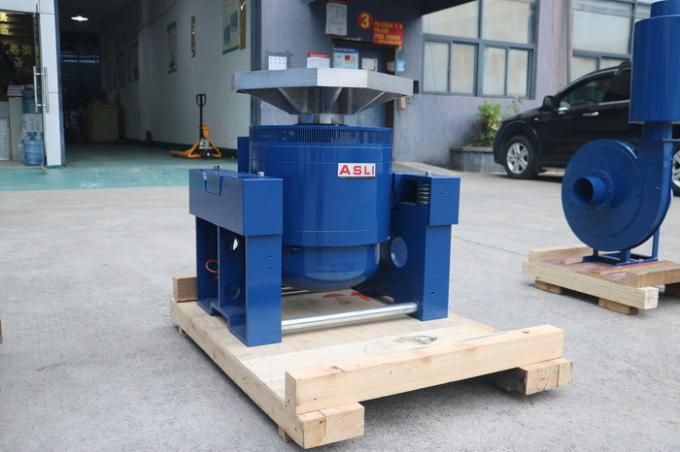

各機械は、まずPPフィルムで丁寧に梱包され、次に機械とケースの間に10mmのフォームが敷かれ、最後に標準的な輸出用合板ケースに収められ、輸送中の最大限の保護を確保します。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | ムービングコイル (Kg) | ムービングコイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- 優れた軸共振周波数を持つ、よく設計されたダイナミックサークルスケルトン。
- 磁束漏れが少なく、構造がコンパクトでレイアウトが合理的な二重磁気回路設計。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、優れた偏心荷重容量を提供します。
- ホルモン使用専用のトラニオンアイソレーションベース、便利な移動設置。
- 高度な技術の移動システムにより、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により、冷却効果が向上。
- ベアリング小バルーンの静剛性と動剛性が振動テーブルの容量を高め、低周波性能を向上させます。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5～1000 5～1500 5～2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5～1000 5～1400 5～2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5～1000 5～1500 5～2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5～1000 5～1200 5～2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5～800 5～1000 5～1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5～1000 5～1500 5～2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5～1000 5～1300 5～1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5～800 5～1100 5～1400 | 126 168 210 |
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (丸型ベンチ) | 220 | 350 | φ1200 |
ASLiは、ダブルマグネティックサーキット構造、自己発生スケルトンアクションサークル、エアボーンサポート、ローラーベアリングとリニアガイダンス、トラニオンアイソレーションなどの先進技術を組み込んだES-20デジタル電気力学式振動試験機および高周波振動試験機シリーズを製造しています。これらのシステムは、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を実行できます。
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、電化製品、家電製品、その他の要求の厳しい分野で広く使用されています。
垂直・水平振動試験機に関するご質問がございましたら、お気軽にお問い合わせください。喜んでお手伝いさせていただきます。
Product Highlights
ES-20 振動シェーカーは、20000N 正弦力、3 ～ 2500Hz、加速度 100g、荷重 300kg、XYZ テストを実現します。 CE 認定済み、28 年のメーカー、LED ディスプレイの信頼性に最適です。合板梱包材を輸出します。
