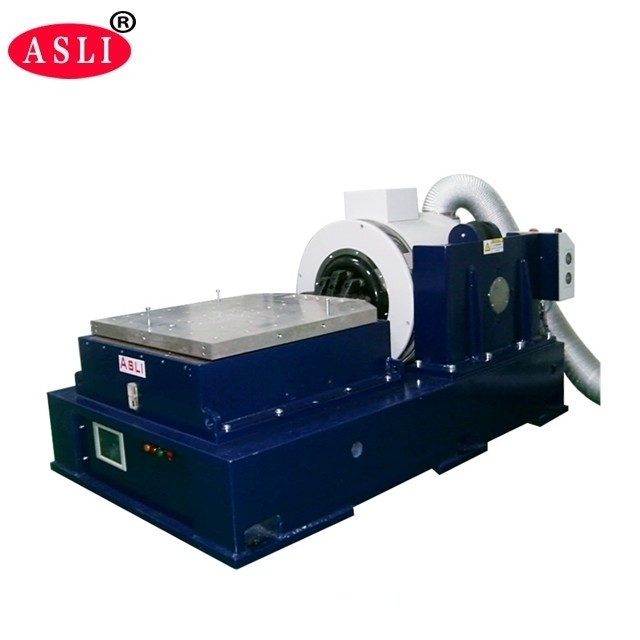

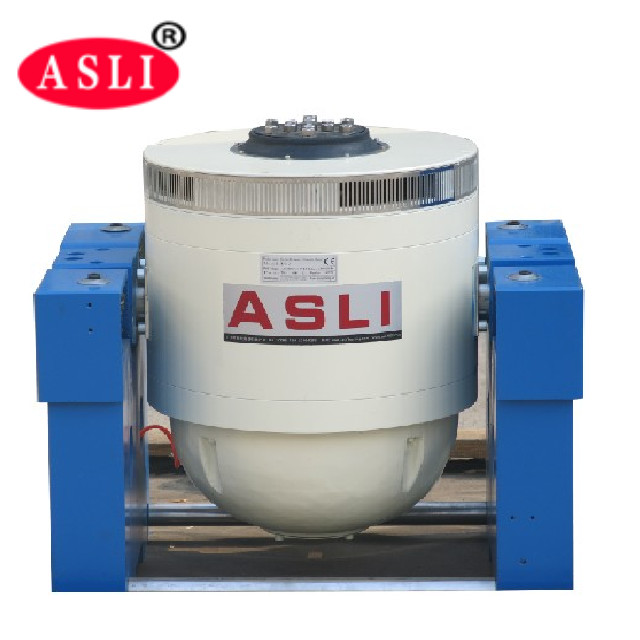

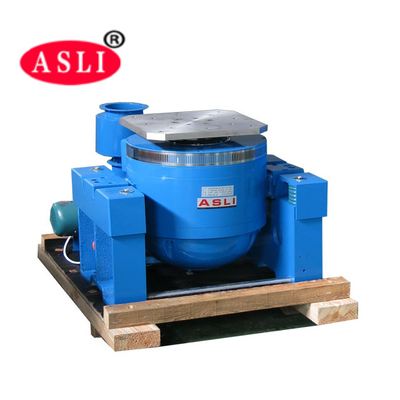

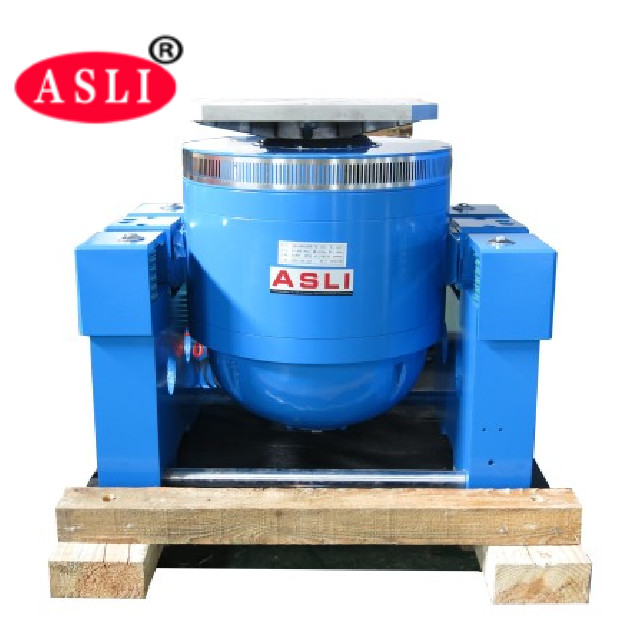

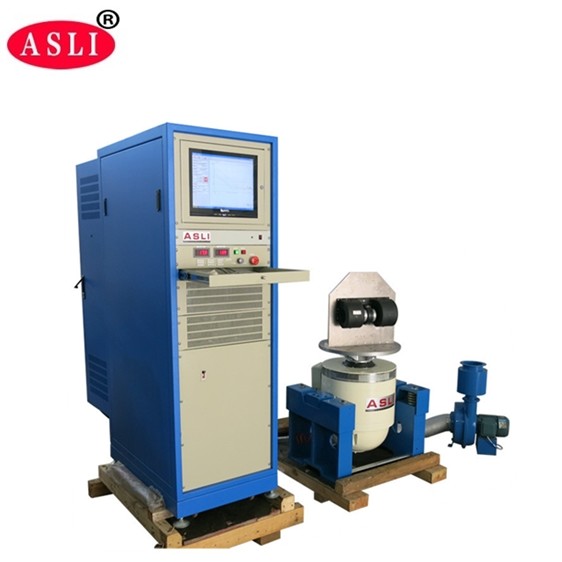

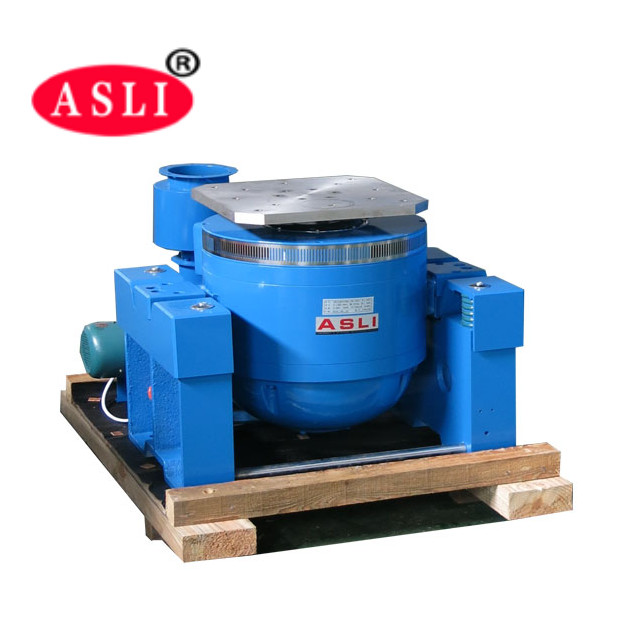

標準DIN EN 61373 高周波 1-3000Hzの振動試験システム
記述:
高周波振動シェイカーのテーブル機器は,教育,研究,および実験室環境に使用されます. 双磁回路構造を採用,自己生成の骨格アクションサークル,空中サポートとローラーベアリングと線形ガイド, trunnion隔離は,先進的な近代技術と特殊技術で, X,Y,Z三軸シヌソイド振動テストとブロードバンドランダム振動テストで完了することができます.クラシック (半 - シヌス) で完了する振動とショック応答スペクトル試験
特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
技術パラメータ:
| モデル | ES-3 |
| 定数シナス刺激力 | 3000N |
| 定数ランダム刺激力 | 3000N |
| 衝撃刺激力 | 6000N |
| 周波数範囲 | 5~4000Hz |
| 最大移動量 | 25mm |
| 定速 | 2m/s |
| 定数加速 | 500m/s2 |
| 第一の重鳴周波数 | 2900 Hz±5% |
| マックス. 負荷 | 100kg |
| 振動周波数 | 3 Hz |
| 作業テーブル直径 | Φ150mm |
| 移動部品の等価重量 | 2kg |
| サイズ | 764×530×660mm |
| 体重 | 約480kg |
| 冷却方法 | 強制冷却 |
