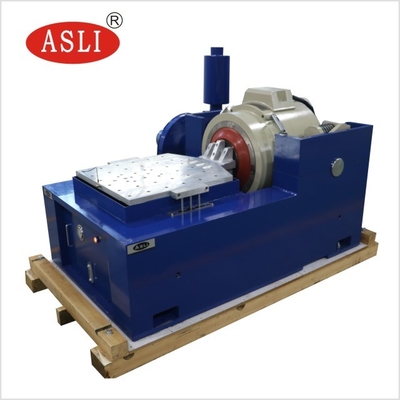

DO-160F MIL-STD-810の高周波実験室のシェーカーの輸送のシミュレーションの電動振動シェーカー
Product Details
| シネフォース: | 30KN | 振動方向: | 縦+horizontalの振動 |
|---|---|---|---|
| テスト標準: | DO-160F MIL-STD-810 | テーブルサイズ: | 800*800mm |
| マックス 移動: | 100mm | 周波数範囲: | 5～2800Hz |
| ハイライト |
実験室の電動振動シェーカー,輸送のシミュレーションの電動振動シェーカー,MIL-STD-810電動シェーカー システム |
||
Product Description
DO-160F MIL-STD-810 高周波ラボシェイカーの輸送シミュレーション 電動力学振動シェイカーの
振動シェイカーの動作原理
振動試験器の動作原理は,電気の振動が磁場における電磁力の作用によって移動します.移動部品は,動力電流と磁気流のバランスによって生成されます.したがって,動力電流を制御することで 振動発生器を制御できます
電磁振動刺激器の最大加速レベルは,最大低周波では,移動部品の移動が制限され,振動要素の共鳴周波数がより高く設定されます.周波数帯の上限よりも
振動発生器の性能は,最大値を表示するチャートによって反映することができますログ・ログ・グラフを用いて,移動の制限が傾きが6 dB/オクターブである直線で表せる.
| シャイカー | |
| シヌス力 (ピーク) | 30kN |
| 衝撃力 (ピーク) | 60 kN |
| 周波数範囲 | 5~2800Hz |
| 移動 (連続) | 100mm |
| マックス速度 | 1.8 m/s |
| マックス 加速 | 100g |
| 防具直径 | 445mm |
| 第"次回響周波数 | 2400 Hz |
| 許容される異常モメント | >500 Nxm |
| 装具の重量 | 40kg |
| HE/ST スクロールの寸法 | M10 (メトリック) |
| 軸振動隔離周波数 | < 3 Hz |
| マックス 荷物 | 500kg |
| 磁気流の漏れ | ≤1mT |
| 寸法 (L×W×H,開封) | 1,330x860x1,250mm |
| 重量 (未梱) | 2500kg |
| 設置 | ゴムマット (アンカーボルトが必要) |
高周波振動シェイカーの特徴:
1頑丈な懸垂システムと線形運動の誘導力,強い荷重,良い誘導機能,高い安定性.
2高い静的硬さと低い動的硬さ,強い負荷容量,振幅変動の完璧なパフォーマンス.
3高効率のD級電源スイッチ,3シグマピーク電流,低電力消費,最小の調和歪み
4セキュリティ・インターロックで 迅速な自己診断 高度な安全性
5エアバッグ 振動プラットフォームのショック隔離装置 追加の基盤を必要とせず 振動波の完璧な再現と振動伝達性の削減
6異なるアプリケーションのための水平および垂直拡張プラットフォーム.
7シンプルな制御操作
振動システムの力ベクトルを計算するための一般式:
力を (n) =質量 (kg) x加速 (m/s2またはg) x1.3 安全性F=MA*13
質量 = 振動器の装具 + 試験中の装置 + 固定装置 (運転棒付き垂直テーブル/滑りテーブル)
電気力学振動シミュレーション 電気力学振動シミュレーションDO-160F MIL-STD-810 テスト基準,詳細が必要な場合は,あなたの問い合わせを送信することを躊躇しないでください.
