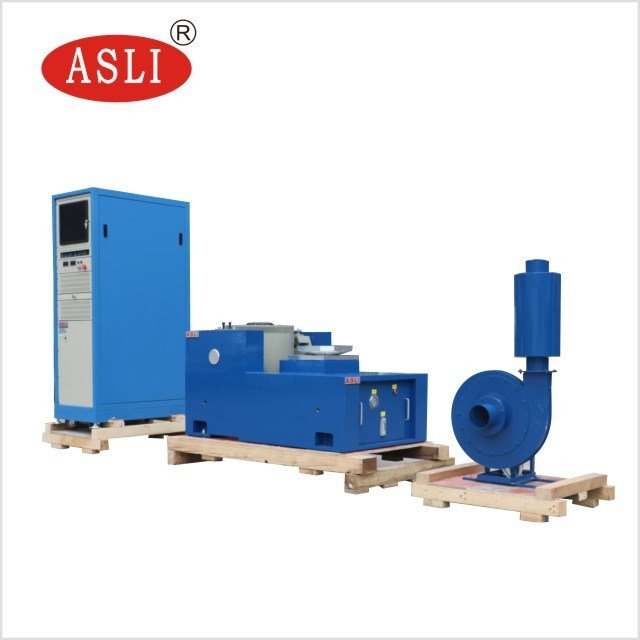

わかったユニバーサル・ハイ・フレークランス・エレクトロダイナミクス・タイプ・ビブレーション・テスター・フォー・PCB
振動テストにおけるRMS値は?
In vibration testing It is generally demanded that a random Signal should contain peak-values of three times the RMS value. 振動テストでは,ランダム信号がRMS値の3倍のピーク値を含むことが一般的に要求される.熱電流の熱効果によって主に制限されます.電力増幅器の評価はピーク値によって影響されます.
保存するドキュメントをダウンロード -- ここをクリック ----→ES-3A振動テスト.pdf
electromagnetic vibration testing machine is dedicated to high quality, high performance and high reliability, precision and accuracy, and convenient operation. 電気磁気振動試験機械は,高品質,高性能,高信頼性,精度,正確性,そして便利な操作に専念しています.これはあらゆる種類のテスト仕様を満たすテストプラットフォームですIEC,MIL-STD,JIS,ASTMなどの仕様を含めて実行できます.
製品の特徴
* 柔軟な懸垂システムと直線ガイド,強い負荷能力,良い誘導性能と高い安定性
* 中央負荷エアバッグの静的硬さは大きく,動的硬度は小さい. 負荷容量は強い. 動的性能は優れた.
* 迅速な自己検査診断とチェーン保護,高い安全性と信頼性
* エアバッグの隔離とダミング装置により,バイブラターは特別な基盤を必要とせず,振動波を完璧に再現し,振動の伝達を減らす.
* 縦横の拡張プラットフォームの異なる利用を図る
* あらゆる種類の振動制御器で使用可能で,操作は簡単です.
パラメーター:
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
垂直 拡張ベンチの特徴:
VT垂直拡張ベンチと特定のクランプ,精度計算,精巧な設計,顧客が完璧な基準で最高のパフォーマンスを獲得することを保証する

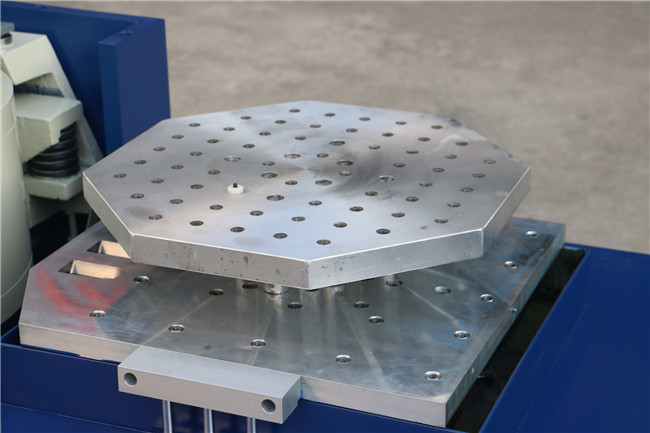

水平スタンドの特徴:
より高い加速と作業頻度を実現するために,すべての機械ベンチの負荷能力とパフォーマンスを改善するために,小さな負荷ベンチ内.
水平ベンチと振動ベンチは 統合型で 完璧な構造で 設置・調整が便利です
静的圧線,V形,傾き耐性,偏差負荷耐性がある
組み込みオイルポンプ 構造が良く操作が簡単

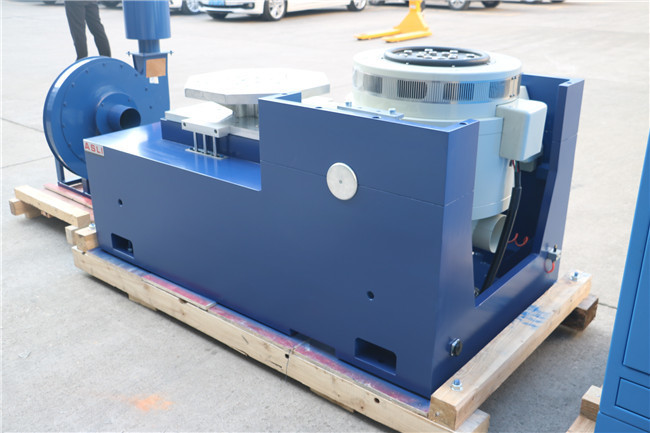

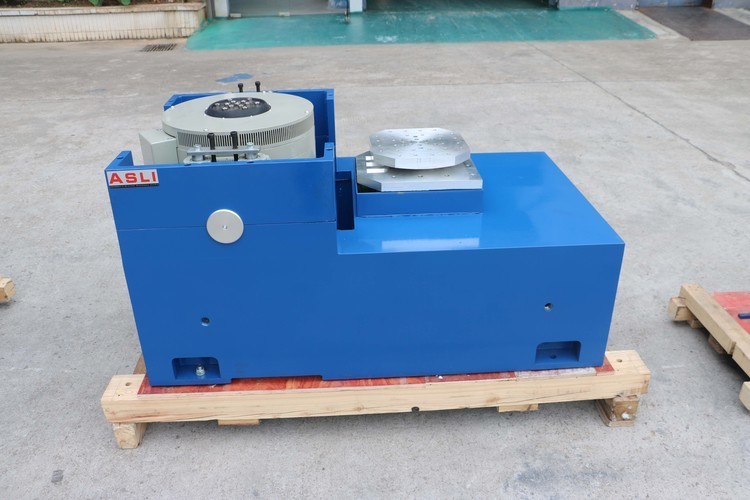

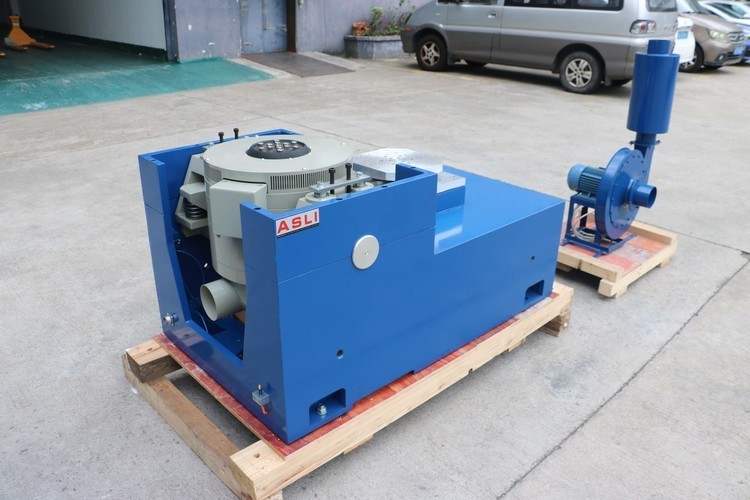

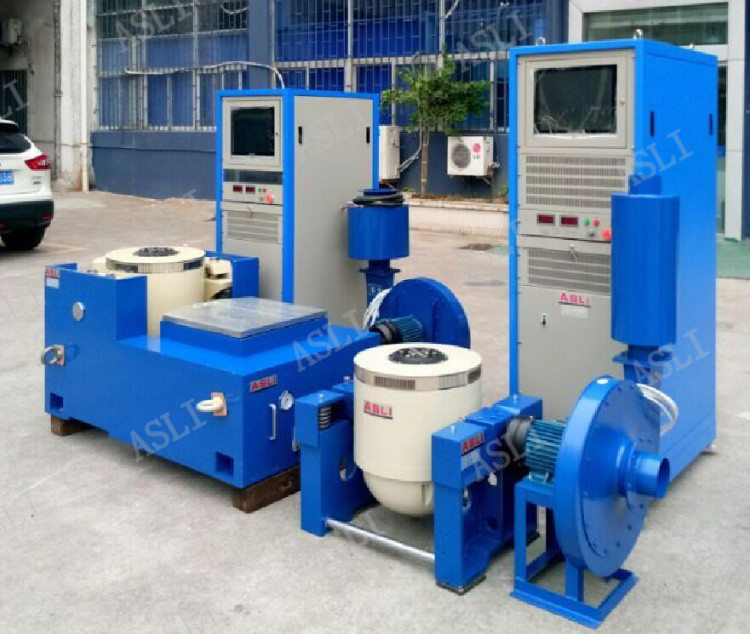

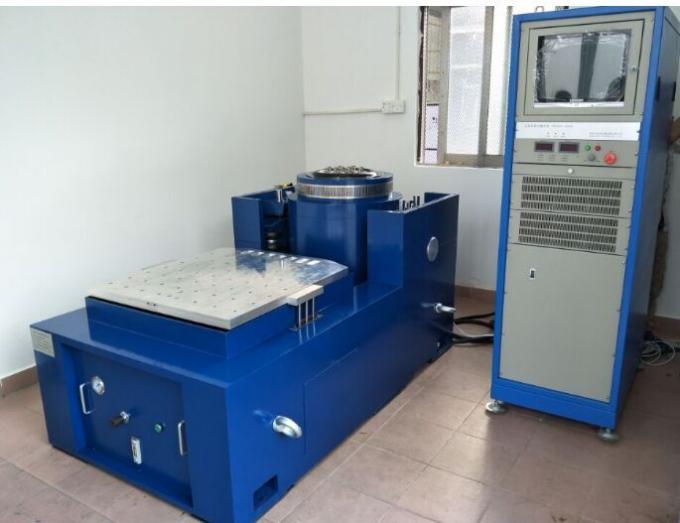

参照の写真:
関連製品:
 |
 |
 |

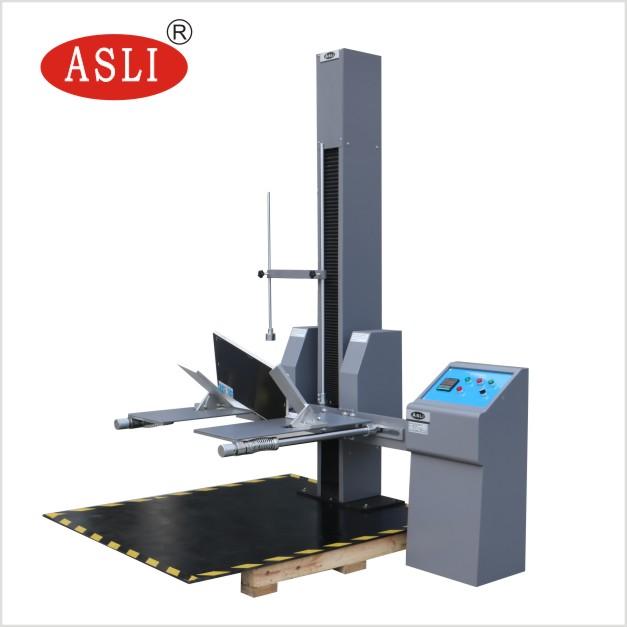

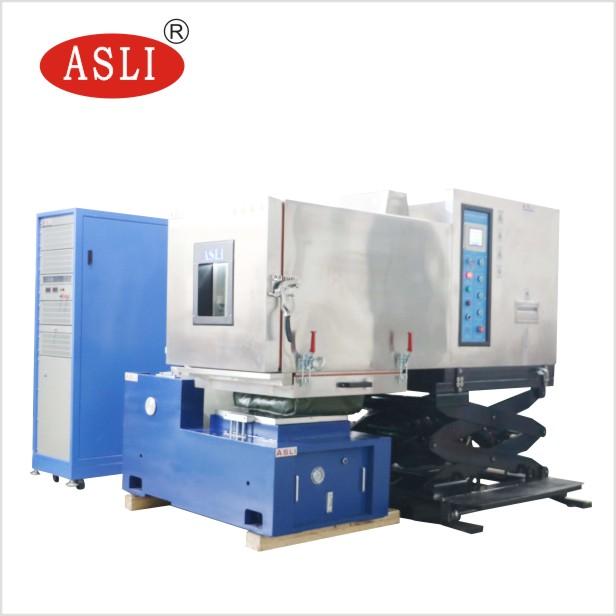

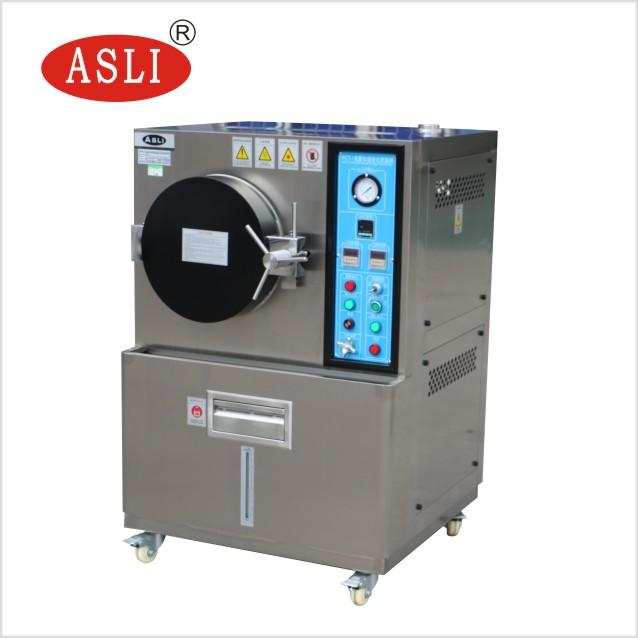

| PCTテスト・チェンバー | ドロップテストマシン | 温度湿度振動シェーカー |
