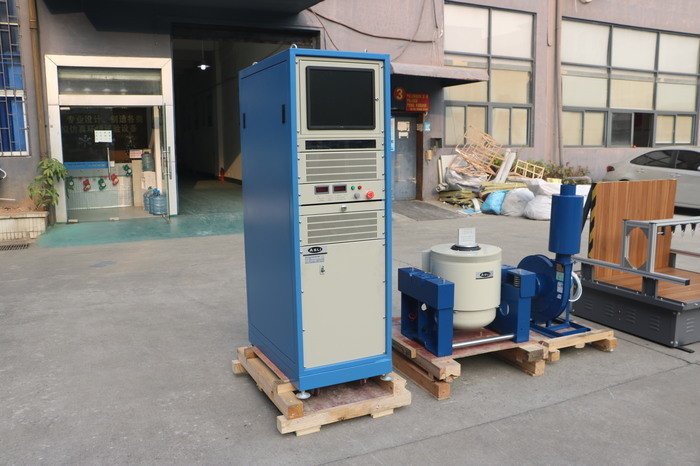

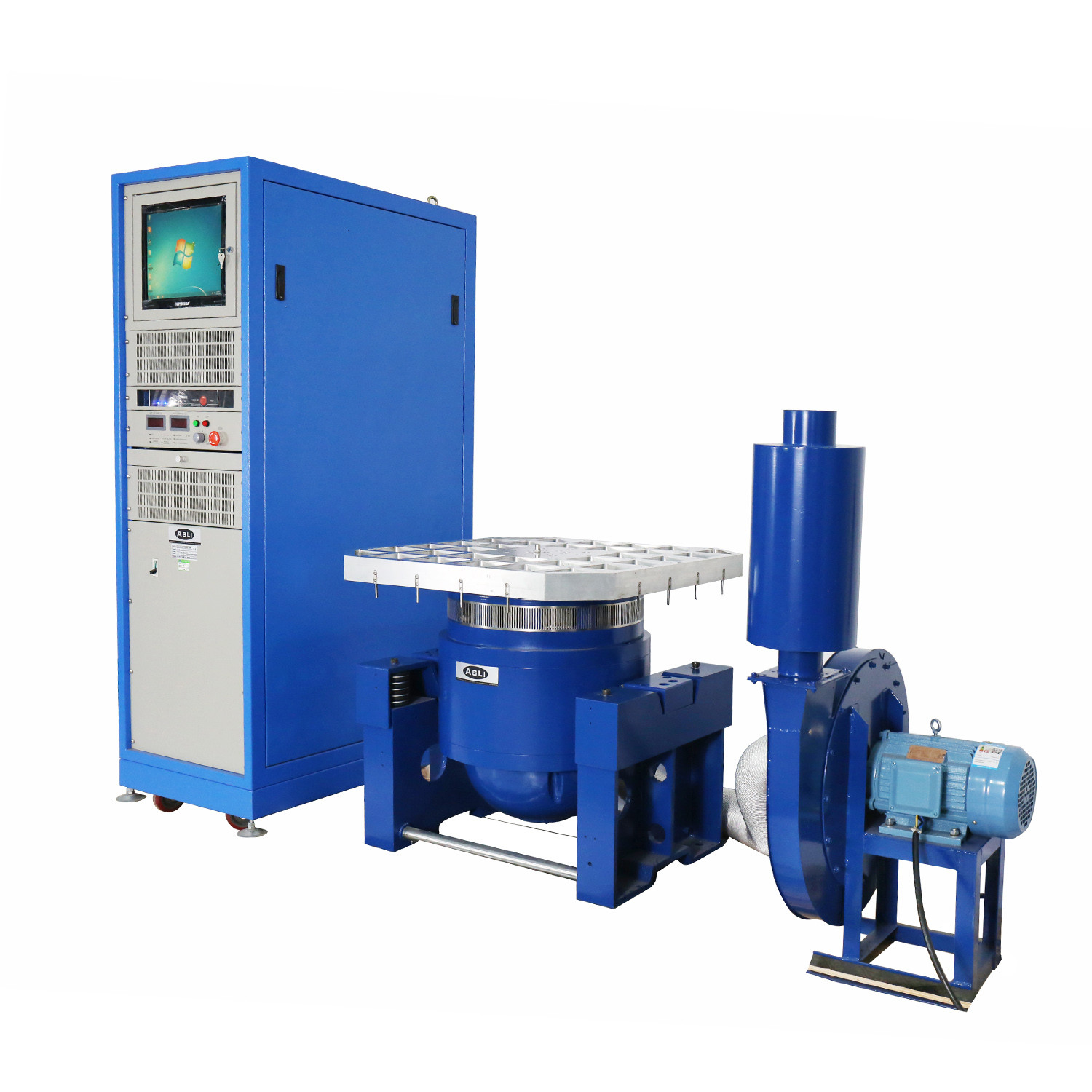

300kgf力が付いている正弦そして任意電磁石の高周波振動シェーカー
Product Details
| 振動力: | 300Kgf | 頻度: | 5~3500hz |
|---|---|---|---|
| テーブル素材: | アルミ合金 | 振動方向: | 垂直振動 |
| 振動試験: | 正弦および任意 | コントローラー: | ヴェンツ |
| ハイライト |
電磁石の高周波振動シェーカー,300kgf高周波振動シェーカー,正弦および任意電磁石の振動シェーカー |
||
Product Description
シヌスおよびランダムな電磁高周波振動テスト
振動試験におけるRMS値は?
振動試験では,通常,ランダム信号にはRMS値の3倍のピーク値が含まれることが要求される.エキサイターによって生成される力は主に電流の加熱効果によって制限されます.功率増幅器の定位はピーク値によって影響されます.
保存するドキュメントをダウンロード -- ここをクリック ----→ES-3振動テスト.pdf
シヌスおよびランダムな電磁高周波振動テストバッテリーの振動試験の特定の条件下で,標準設計のバッテリー関連試験,シミュレーションに従って完全に,バッテリーまたはバッテリーパックが振動テーブルに固定されている場合規定された周波数,加速,移動モードに従って,互いに垂直な3つの方向で測定された電池の振動は,電池サンプルに沿って漏れを防ぎ,勇気を失わないで壊れていない 炎や爆発もない
技術パラメータ:
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| パワー増幅器 | |
| 増幅器出力 | 30kVA |
| SNR | >65 dB |
| 定数出力電圧 | 120Vrms |
| 寸法 (L×W×H,開封) | 800×900×2,100 mm |
| 吹風機 | |
| 空気体積 | 0.46 m3/s |
| パワー | 7.5kW |
| 空気管径 | 200mm |
| 空気圧 | 8.8kPa |
| 設置 | 天井に接続できる (最大2つの90度の曲がり),最大20°走行 |
振動シェイカーの特徴:

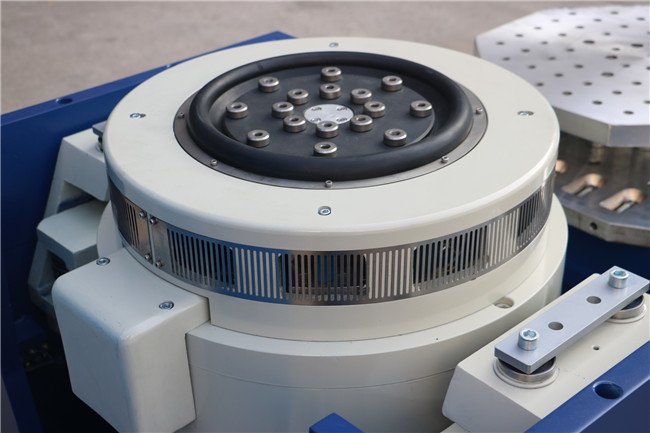

1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます
7静的硬さ,動的硬さ,ベアリングの小さな気球,振動テーブル容量を高め,低周波のパフォーマンスを向上させる.
