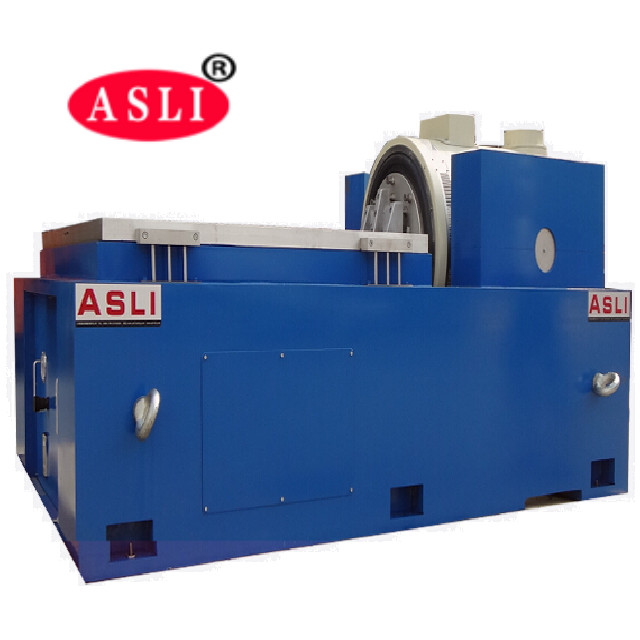

MIL-STD-810G シヌソイド振動試験のための高周波振動シェーカーシステム
振動台の働き原理と応用範囲は?
我々は,製造しています振動・衝撃検査 梱包 振動検査 実験室機器 振動分析装置, "二重磁気回路構造"",自己生成の骨格動作回り", "空中サポート"と"ローラーベアリングと線形ガイド","トランニオン隔離" 先進的な近代技術と特殊技術X,Y,Z 三軸シヌソイド振動試験とブロードバンドランダム振動試験で完了できます.脈動とショック応答スペクトル試験これらの製品は,国防,武器,航空,航空宇宙,通信,電子機器,電気機器,通信,家電などの分野で広く使用されています.
振動装置tエクニカルパラメータ:
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

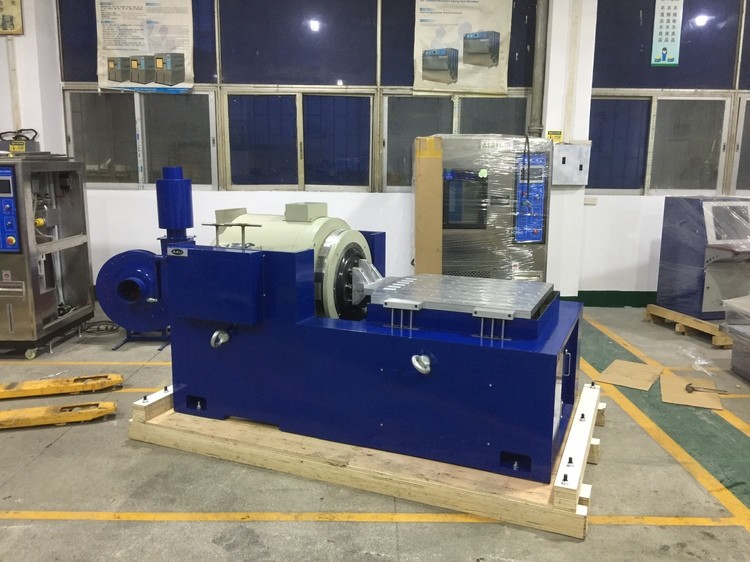

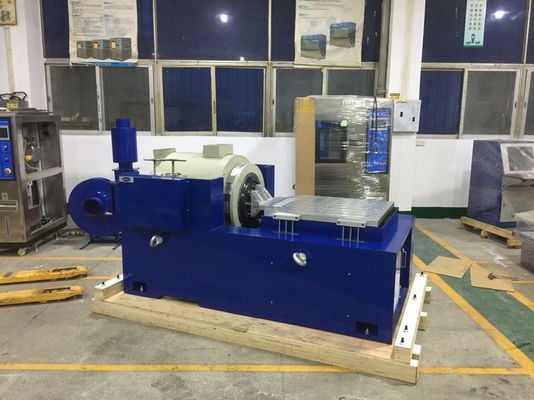

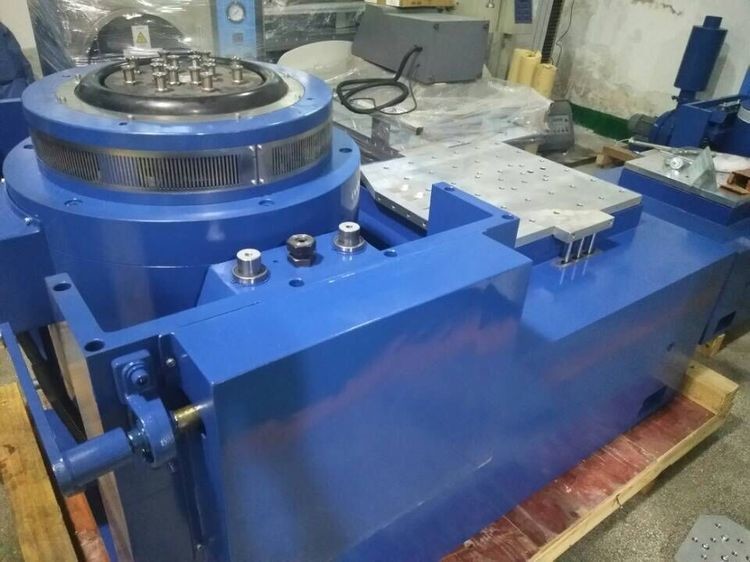

水平スタンドの特徴:
1より高い加速と作業頻度を実現し,全機械ベンチの負荷能力とパフォーマンスを向上させる.
2横軸ベンチと振動ベンチは,完全な構造,設置と調整の便利な,統合型です.
3静的圧線,V形,傾き耐性,偏差負荷耐性
組み込みオイルポンプ 構造が良く操作が簡単
横幅拡張装置の技術パラメータ:
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5〜1500 5〜2000年 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5千円 5-1400 5〜2000年 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5〜1500 5〜2000年 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5〜2000年 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5〜1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5-1000 5〜1500 5〜2000年 |
57.7 76.9 86.5 |
| LT 1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5-1000 5-1300 5〜1500 |
89.1 118.8 147 |
| LT 1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |

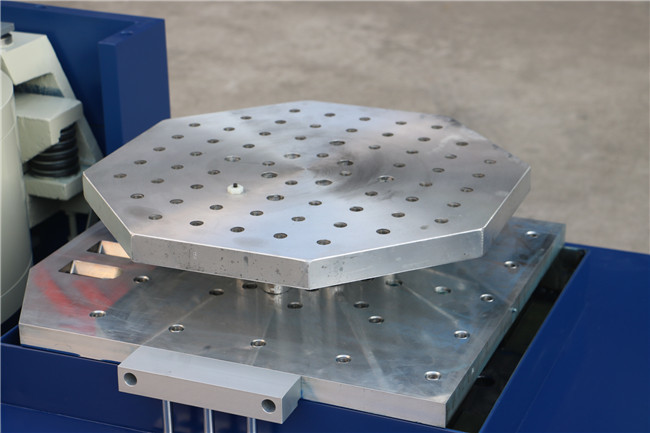

垂直に伸縮されたベンチの特徴:
VT垂直拡張ベンチと指定されたクランプ,精度計算,精巧な設計,完璧な構造,高品質の材料によって顧客が最高のパフォーマンスを獲得することを保証する
工夫も
垂直拡張装置の技術パラメータ:
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
| VT0606 について | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (円盤) | 220 | 350 | Φ1200 |
詳細についてはMIL-STD-810G 高周波振動シェイカーのシステム シヌソイド振動テスト,私たちと連絡してください!
