3 - 2800Hz 30000Nの衝撃および振動試験装置
Product Details
| vibration wave: | sine | application: | Packaging |
|---|---|---|---|
| acceleration: | 100g | displacement: | 25mm |
| controller: | VENZO | Slip table size: | 600*600mm |
| ハイライト |
2800Hz衝撃および振動試験装置,3Hz衝撃および振動試験装置,30000N衝撃および振動テーブル |
||
Product Description
高低周波振動試験用衝撃および振動試験装置
試験要件:
1IEC62133
2UL1642
3UN383
4. GB31241
5. MIL-STD-810
6DO-160
高周波パックシミュレーション輸送振動機械バッテリーの振動試験の特定の条件下で,標準設計のバッテリー関連試験,シミュレーションに従って完全に,バッテリーまたはバッテリーパックが振動テーブルに固定されている場合規定された周波数,加速,移動モードに従って,互いに垂直の方向で測定された3つのバッテリーサンプル振動に沿って,バッテリーは漏れを防ぎ,勇気を失わないで壊れていない 炎や爆発もない
技術パラメータ:
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
振動試験装置の組成:
振動テストベンチ,パワー増幅機,冷却扇,スリップテーブル,垂直拡張機
水平スタンドの特徴:
より高い加速と作業頻度を実現するために,すべての機械ベンチの負荷能力とパフォーマンスを改善するために,小さな負荷ベンチ内.
水平ベンチと振動ベンチは 統合型で 完璧な構造で 設置・調整が便利です
静的圧線,V形,傾き耐性,偏差負荷耐性がある
組み込みオイルポンプ 構造が良く操作が簡単
垂直 拡張ベンチの特徴:
VT垂直拡張ベンチと特定のクランプ,精度計算,精巧な設計,顧客が完璧な基準で最高のパフォーマンスを獲得することを保証する
特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます
7静的硬さ,動的硬さ,ベアリング小気球,振動テーブルベアリング能力を高め,低周波性能を改善します.

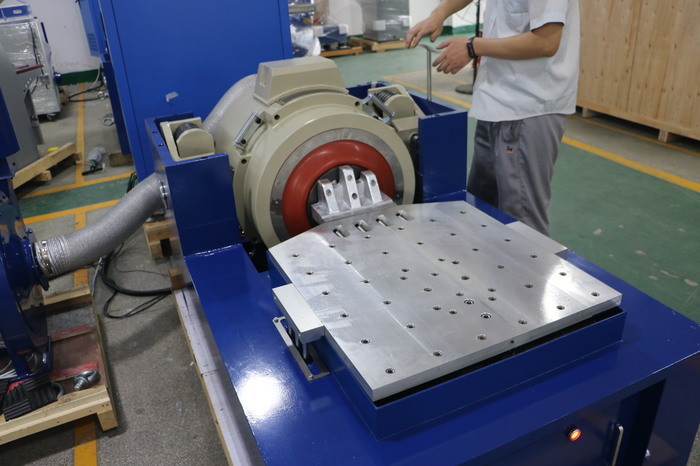

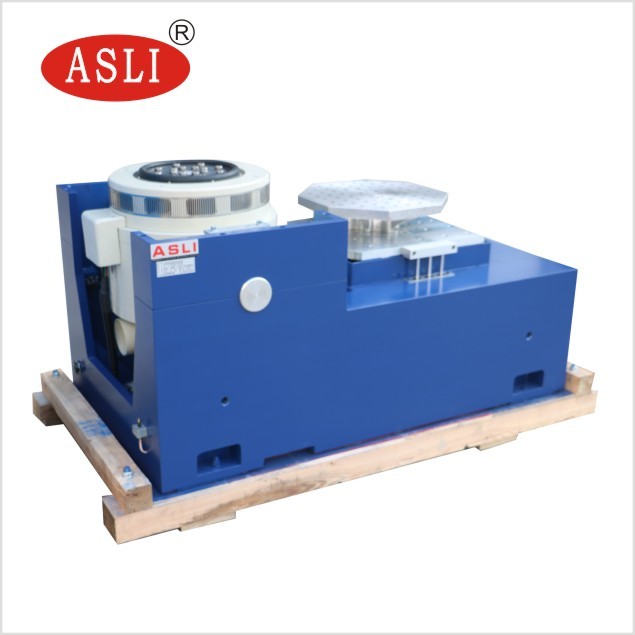

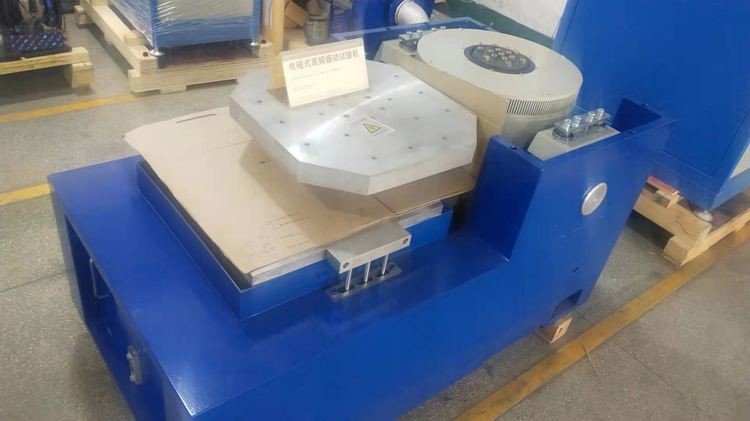

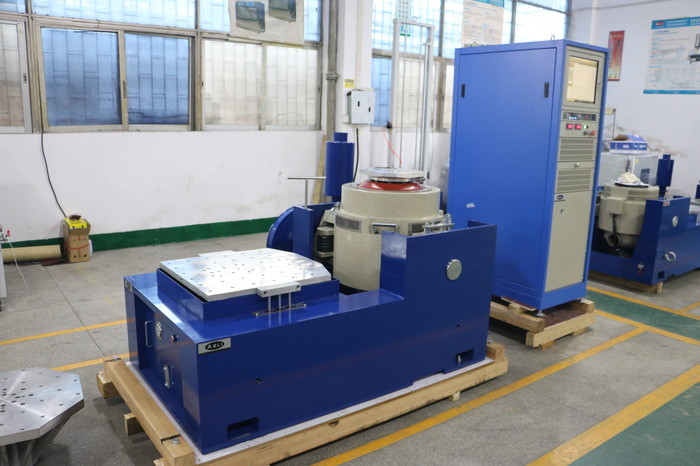

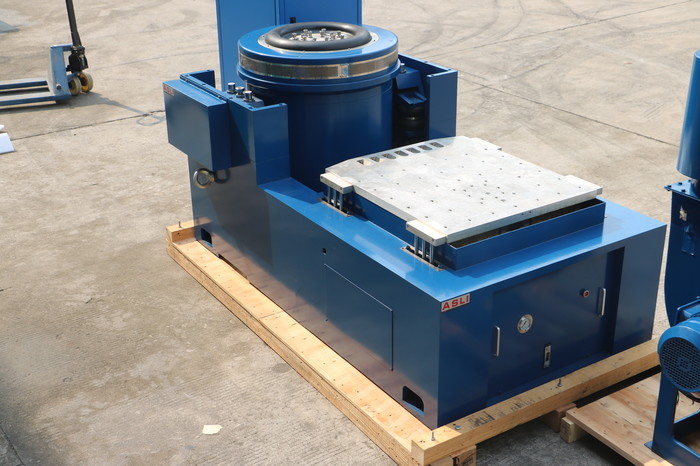

参照の写真:
