電動振動シェーカーの大会DO-160G RTCA-160G ISTA 3A Stardard
製品詳細
| 正弦力: | 50000n | スピード: | 2.0m/s |
|---|---|---|---|
| 変位: | 100mm | 頻度: | 1〜3500Hz |
| 読み込み中: | 750kg | 加速度: | 100g |
| アーマチュア: | 450mm | 試験規格: | DO-160G、RTCA-160G、ISTA 3A |
| テーブルサイズ: | 800×800mm | 応用: | LED、自動車部品 |
| ハイライト |
50000N電動振動シェーカー,LEDの電動振動シェーカー,RTCA-160Gの振動テーブルの試験装置 |
||

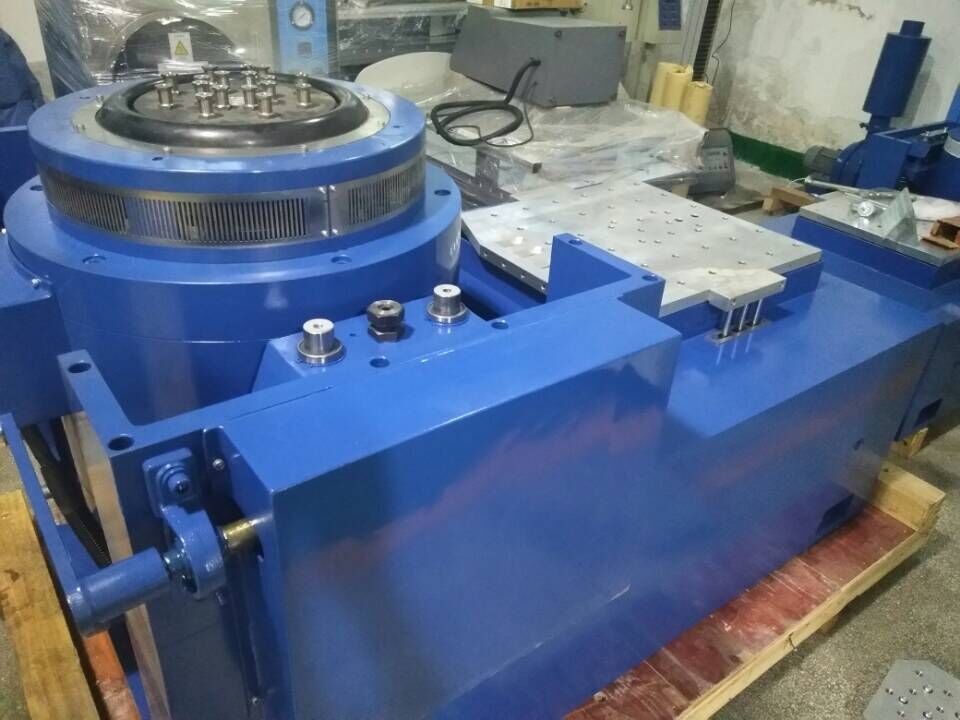

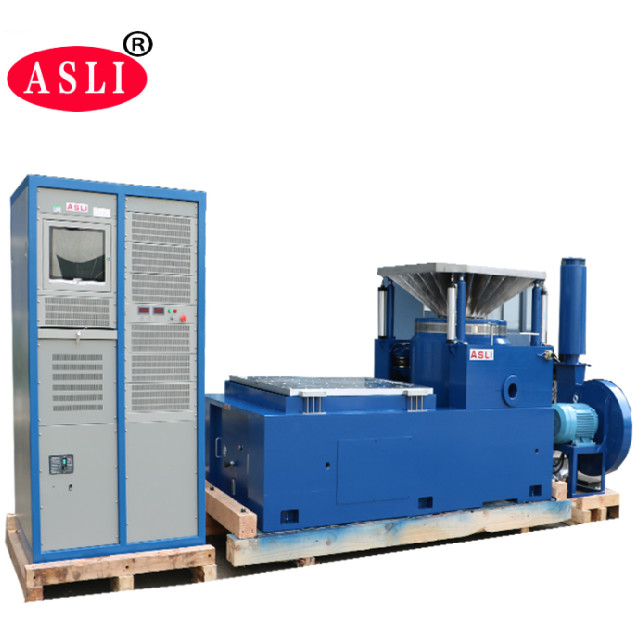

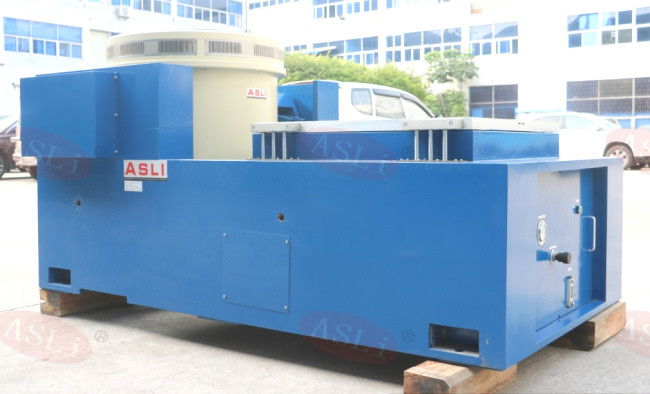

製品説明
ランダム、サイン、衝撃機能を持つ電磁振動試験機システムは、DO-160G、RTCA-160G、およびISTA 3A規格に準拠しています。防衛、航空、宇宙、通信、電子機器、自動車、家電などの産業で広く使用されています。この装置は、早期の故障発見、実際の作業条件のシミュレーション、構造強度試験の実施を目的として設計されています。その幅広い応用範囲、顕著な試験効果、信頼性の高い性能は、振動試験に不可欠なツールとなっています。
本システムは、サイン波、FM、スイープ、プログラム可能、周波数逓倍、対数、最大加速度、振幅変調、時間制御機能をサポートしています。簡単な固定加速度および固定振幅モードを備えたフルコンピューター制御が特徴です。装置は3ヶ月間の連続無故障運転試験を経ており、安定した性能と信頼性の高い品質を保証します。
| ピークサイン (Pk) | 5000 Kg.f ピーク (50 KN) |
|---|---|
| ランダム (RMS) | 5000 Kg.f r.m.s (50 KN) |
| 衝撃 (Pk) | 10000 Kg.f ピーク (100 KN) @ 6 ms |
| 使用可能周波数 | 1 – 2500 Hz |
| 最大変位 (p-p) | 100 mm (4 インチ), 76 mm (3 インチ) 連続 |
| 最大速度 | 2 m/s |
| 最大加速度 | サイン: 100 g (980 m/s²), ランダム: 62 g (600 m/s²) |
| 垂直荷重サポート | 500 kg |
| ボディサスペンション固有振動数 (推力軸) | 2.5 Hz 未満 |
| アーマチュア直径 | Φ440 mm |
| アーマチュア重量 | 59 kg |
| 基本共振周波数 (ベアテーブル) | 2,400 Hz (標準) ± 5% |
| 荷重取り付けポイント (標準) | 16個のステンレス製M10インサート |
| 漏洩磁束密度 | < 10 ガウス |
| 試験機寸法 | 1670 mm L × 1150 mm D × 1300 mm H |
| 試験機の重量 | 約 4600 kg |
| 圧縮空気要件 | 0.6 MPa |
以下の表は、ハイライトされたモデルES-50を含む、電磁振動試験機シリーズで利用可能な追加モデルを示しています。これらのシステムは、EN50604、IEC62133、およびUN38.3規格に準拠した自動車バッテリー試験に適しています。
| モデル |
定格 サイン 力 (N) |
定格 ランダム 力 (N) |
周波数 範囲 (Hz) |
定格 加速度 (m/s²) |
定格 速度 (m/s) |
定格 変位 (p-p) mm |
最大 積載 (kg) |
可動 コイル (kg) |
寸法 可動 コイル (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- 高次の軸方向共振周波数を持つ、よく設計されたダイナミックサークルスケルトン。
- 低磁束漏洩、コンパクトな構造、合理的なレイアウトを持つ二重磁気回路設計。
- ロッカーロッドローラーベアリングは、直線的で輸入志向の複合ボディ剛性配向を備え、優れた偏心荷重容量を提供します。
- 振動隔離専用のトランション隔離基盤、便利な移動設置。
- 可動システムにおける先進技術により、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により、冷却効果を向上。
- ベアリングの静剛性と動剛性は、小さなバルーン効果を持ち、振動テーブルのベアリング容量を向上させ、低周波性能を改善します。
よくある質問:
Q1: 電磁振動試験機とは何ですか？
回答: 電磁振動試験機は、製品が輸送中、操作中、またはサービス中に経験する可能性のある振動条件をシミュレートするために使用される試験システムです。信頼性、耐久性、および認定試験に広く使用されています。
Q2: どのような製品を試験できますか？
回答: 電子部品、自動車部品、バッテリー、航空宇宙部品、電気製品、包装、通信機器、その他振動試験が必要な製品に使用できます。
Q3: 試験機はどのような振動試験を実行できますか？
回答: システム構成に応じて、サイン振動、ランダム振動、衝撃試験、共振探索、周波数スイープ、その他のプログラム可能な振動試験を実行できます。
Q4: 最大試験周波数はいくつですか？
回答: 最大周波数は、モデルと構成によって異なります。異なる周波数要件に対応するさまざまな試験機モデルが利用可能です。適切なモデルを推奨するために、必要な周波数範囲をお知らせください。
Q5: 正しい試験機モデルをどのように選択しますか？
回答: 主な要因は次のとおりです。
- 最大サンプル重量
- サンプル寸法
- 必要な振動方向
- 周波数範囲
- 最大加速度
- 変位
- 必要な振動試験規格
これらのパラメータに基づいて、適切な試験機システムを推奨できます。
Q6: 試験機は垂直および水平振動の両方を実行できますか？
回答: はい。構成に応じて、垂直試験セットアップ、水平試験セットアップ、またはその両方を供給できます。
Q7: ランダム振動試験を実行できますか？
回答: はい。適切な振動コントローラーを、PSDベースの試験プロファイルを含むランダム振動試験用に構成できます。
Q8: 衝撃試験を実行できますか？
回答: はい。選択した試験機システムが、必要な衝撃プロファイルに対して十分な力、変位、および加速度能力を持っている場合。
電磁振動試験機は、高周波振動試験にいくつかの利点を提供します:
- 広い周波数範囲: 低周波および高周波振動試験の両方に適しており、特に電子部品および自動車部品に適しています。
- 高い制御精度: 周波数、加速度、変位、速度、試験時間は正確に制御できます。
- 高速応答: 電磁駆動システムは制御信号に迅速に応答するため、スイープ振動試験に適しています。
- 安定した振動出力: クローズドループ制御により、試験全体で安定した振動レベルを維持できます。
- プログラム可能な試験: 周波数範囲、スイープレート、加速度、サイクル数などの試験パラメータを自動的にプログラムできます。
- 高周波試験に適しています: 特にPCB/PCBA、自動車用電子機器、センサー、コネクタ、バッテリー、その他の電子部品に適しています。
- 高い自動化: 試験プログラムを保存して自動的に実行できるため、試験効率と再現性が向上します。

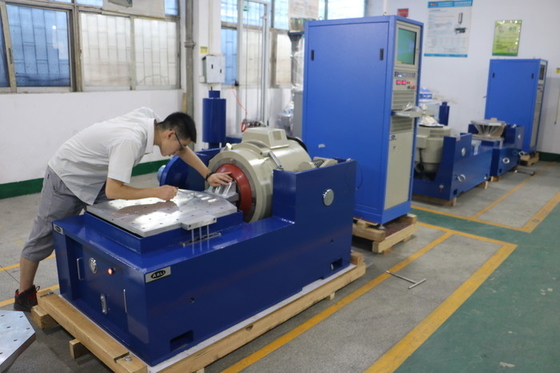

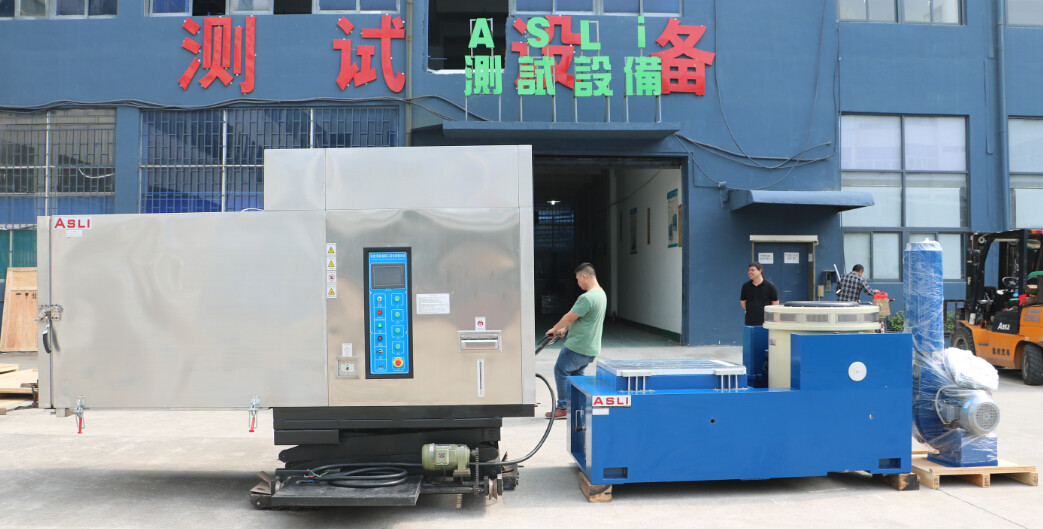

DO-160G、RTCA-160G、およびISTA 3A規格に準拠した電磁振動試験機は、温度湿度チャンバーと組み合わせて包括的な環境試験を実行することもできます。
製品のハイライト
50kN 正弦波力、1-3500Hz、加速度 100g、荷重 750kg、DO-160G、RTCA-160G、ISTA 3A に準拠した動電振動シェーカー。耐久性があり、効率的で、LED、自動車部品のテストに最適です。
