OEM/ODMは光学機器のための振動テーブルの試験装置を受け入れた
製品詳細
| 正弦力: | 3000N | スピード: | 1.6m/秒 |
|---|---|---|---|
| 振動方向: | 縦横 | 応用: | 研究室 |
| 頻度: | 3～3500HZ | 力: | 380v 三相 |
| ハイライト |
OEMの振動テーブルの試験装置,ODMの振動テーブルの試験装置,3500hz振動試験装置 |
||
製品説明

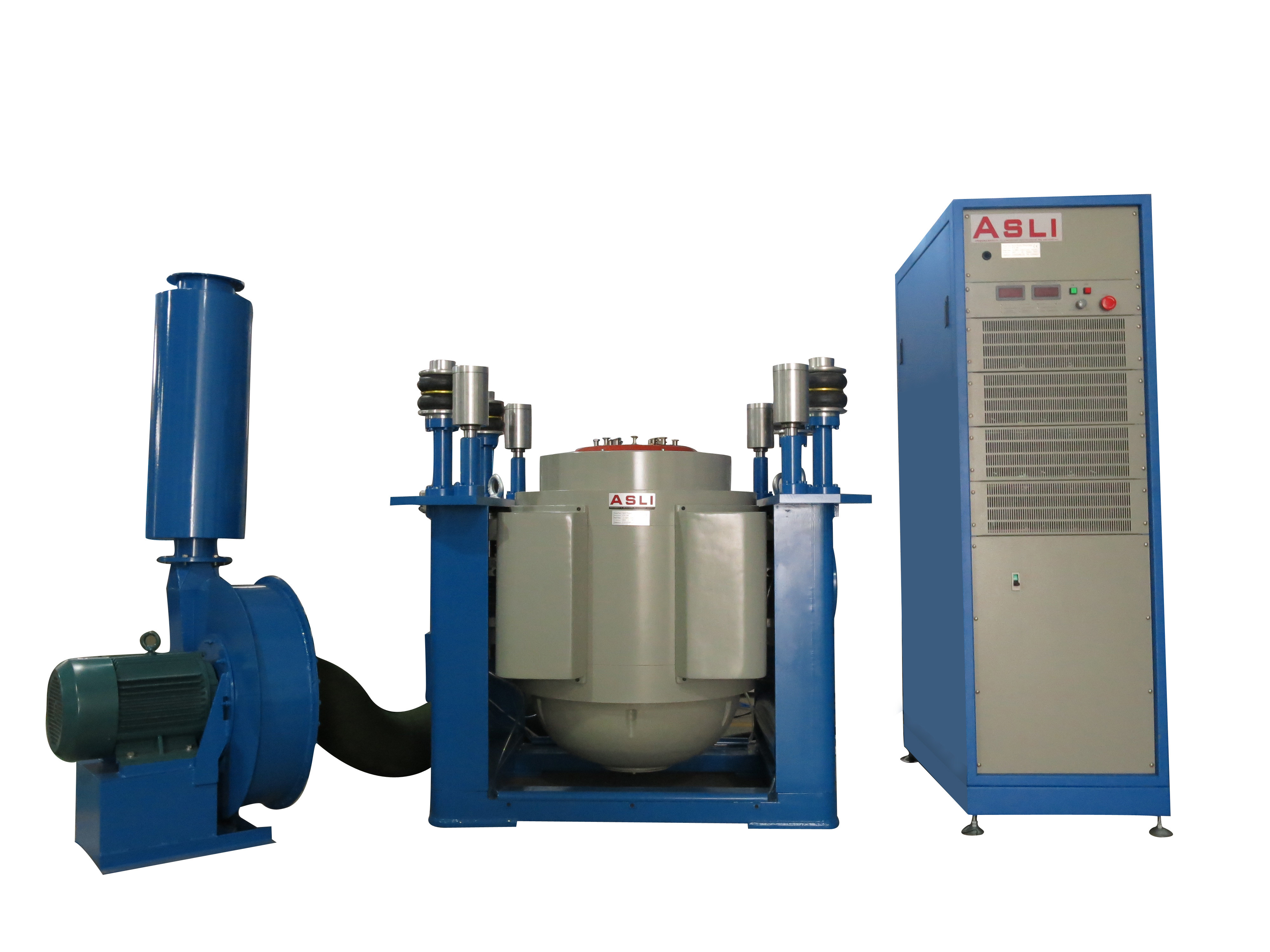

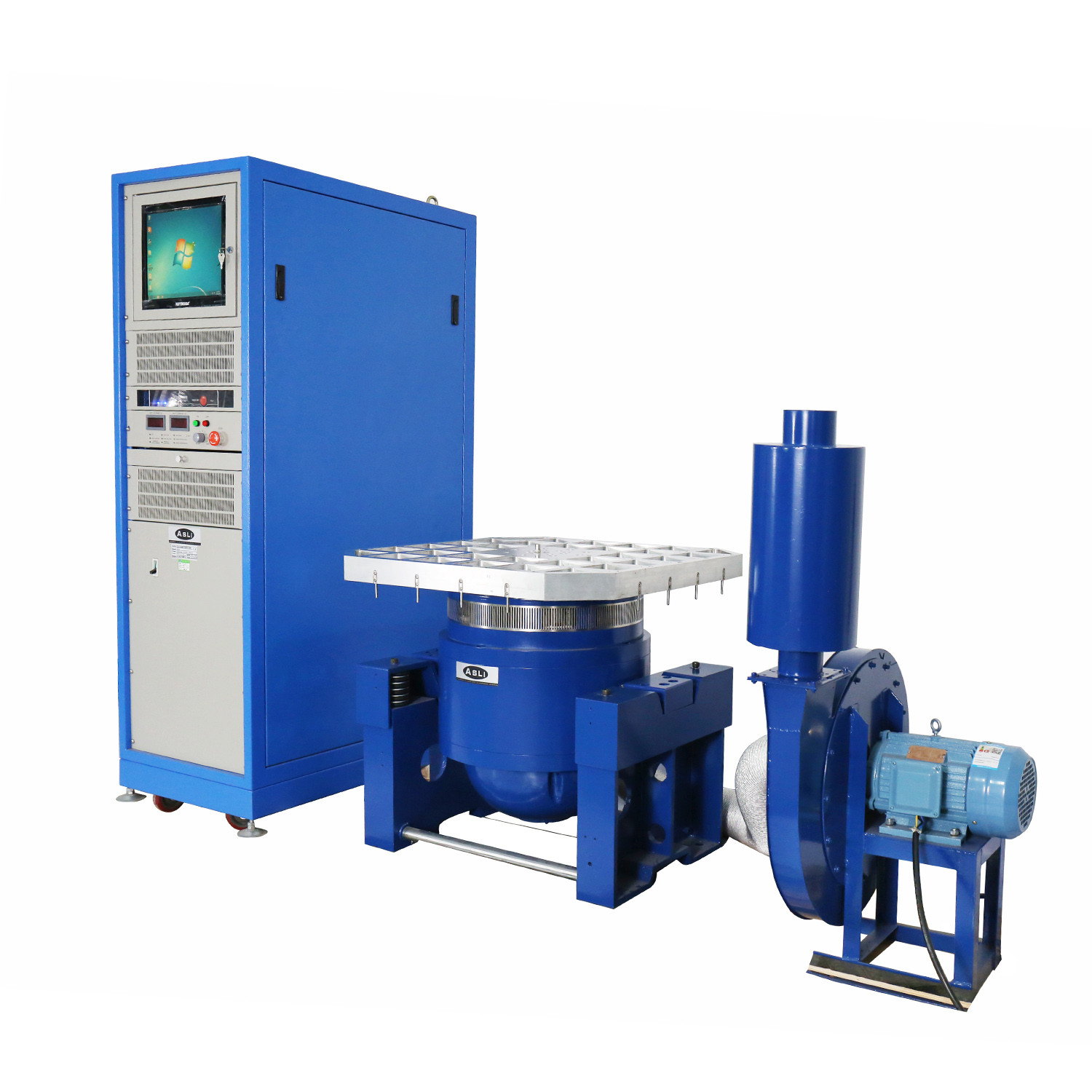

この電磁振動試験システムは、光学機器やその他の精密機器の精密試験のために設計されています。広い周波数範囲で信頼性の高いサイン波、ランダム、衝撃振動試験を提供し、実験室用途向けのMIL-Std-810FおよびMIL-Std-810G規格に準拠しています。
- よく設計されたダイナミックサークルスケルトン、高いステージ軸共振周波数。
- 二重磁気回路、磁束漏れが少なく、コンパクトな構造と合理的な設計。
- ロッカーロッドローラーベアリングストレートおよび輸入指向の複合ボディ剛性配向、偏心荷重容量。
- トラニオンアイソレーションベースはホルモン使用専用で、設置と移動が容易です。
- 高度なテクノロジー移動システムにより、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計と冷却効果の向上。
- 静剛性、ベアリングの動剛性が小さく、振動テーブルの容量を上げ、低周波数性能を向上。
- 定格力: サイン波力 3000N; ランダム力 3000N; 衝撃力 6000N
- 周波数範囲: 3Hz～3500Hz — 固定周波数、スイープ往復、サイン波、ランダム、衝撃
- スイープ周波数モード: リニア、ログ、スイープ往復、固定周波数
- スイープ周波数回数: 1～32767
- スイープ周波数時間: 固定周波数/シングル 1～3600分; スイープ周波数曲線を表示可能
- 最大加速度: 1000 m/s² (無負荷)
- 最大速度: 1.6 m/s
- 最大変位: 25 mm p-p (無負荷)、ダブルピーク
- 衝撃変位: 25 mm
- 可動コイル重量: 3.5 kg
- 振動方向: 垂直
- 振動波形: サイン波、ランダム、衝撃
- 可動コイル径: Φ150 mm
- 振動システム寸法: W750 × H599 × D680 mm
- 振動システム重量: 490 kg
当社は電磁高周波振動シェーカーシリーズ製品のメーカーです。当社のシステムは、「二重磁気回路構造」、「自己生成スケルトンアクションサークル」、「エアボーンサポート」、「ローラーベアリングとリニアガイド」、「トラニオンアイソレーション」などの高度な最新技術を採用しています。これらのシステムは、X、Y、Zの3軸サイン波振動試験、広帯域ランダム振動試験、および古典的な（半サイン波、台形波、のこぎり波）パルスおよび衝撃応答スペクトル試験を実行できます。
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、家電製品、家庭用電化製品の分野で広く使用されています。
| モデル | 定格サイン波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (kg) | 可動コイル (kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 二重磁気回路構造は高い磁場強度を保証し、磁束漏れを低減します。特殊な消磁構造により、磁束漏れを1mT以下に低減できます。
- U型スプリング、ローラー、リニアベアリングは、偏向荷重に対して強い耐性を提供します。
- エアスプリングは振動アイソレーションに使用されます。振動システムは、重い負荷でも安定して動作します — 特別な基礎は必要ありません。
- 振動試験機には、過熱、過負荷、過電流、過電圧、過変位に対する保護装置が備わっています。電気ネットワーク保護装置は、過電圧、低電圧、欠相をカバーします。駆動電力保護には、電流制限、ソフトスタート、過熱、短絡電流、モジュール障害保護が含まれます。
- サイン波、ランダム、衝撃の環境試験を実行できます。
- このシステムは、電圧変動に対する要件が最小限です — ≤±10% で許容されます。
- このシステムは、接地抵抗に対する要件が最小限です — ≤4Ω で許容されます。
- 高い信頼性、特に長時間の連続運転に適しています。
- 小型ロードベンチ内で、より高い加速度と動作周波数を実現し、機械全体のベンチの積載能力と性能を向上させます。
- 水平ベンチと振動ベンチは一体型で、完璧な構造と設置・調整の利便性を備えています。
- 静圧トラック、V型、傾斜抵抗およびバイアス荷重抵抗の能力を備えています。内蔵オイルポンプ、優れた構造と簡単な操作。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5～1000 5～1500 5～2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5～1000 5～1400 5～2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5～1000 5～1500 5～2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5～1000 5～1200 5～2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5～800 5～1000 5～1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5～1000 5～1500 5～2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5～1000 5～1300 5～1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5～800 5～1100 5～1400 |
126 168 210 |

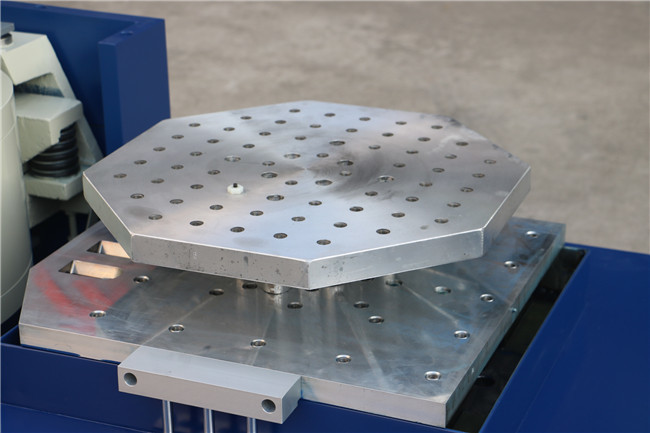

VT垂直拡張ベンチと指定クランプは、完璧な構造、高品質な素材、職人技により、お客様が最高のパフォーマンスを得られるように、精密に計算され、精巧に設計されています。
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (丸型ベンチ) | 220 | 350 | Φ1200 |
電磁高周波機械試験機 振動疲労試験機についてご不明な点がございましたら、お気軽にお問い合わせください。お問い合わせ。
