2700Hz 6000kgf 電気力学振動テーブル試験装置 MIL-STD ISTA 規格
振動シェイカーの動作原理
電磁振動振動器の動作原理は,電気の振動が磁場における電磁力の作用によって移動します.動いている部品は,動力電流と磁気流のバランスによって生成されます.したがって,動力電流を制御することで 振動発電機を制御できます
電磁振動刺激器の最大加速レベルは,最大低周波では,移動部品の移動が制限され,振動要素の共鳴周波数がより高く設定されます.周波数帯の上限よりも
振動発生器の性能は,最大値を表示するチャートで反映することができますログ・ログ・グラフを用いて,移動の制限が傾きが6 dB/オクターブである直線で表せる.
技術パラメータ:
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
特徴:
1頑丈な懸垂システムと線形運動の誘導力,強い荷重,良い誘導機能,高い安定性.
2高い静的硬さと低い動的硬さ,強い負荷容量,振幅変動の完璧なパフォーマンス.
3高効率のD級電源スイッチ,3シグマピーク電流,低電力消費,最小の調和歪み
4セキュリティ・インターロックで 迅速な自己診断 高度な安全性
5エアバッグ 振動プラットフォームのショック隔離装置 追加の基盤を必要とせず 振動波の完璧な再現と振動伝達性の削減
6異なるアプリケーションのための水平および垂直拡張プラットフォーム.
7シンプルな制御操作
横幅拡張装置の技術パラメータ:
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 移動部品の重量 (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5〜1500 5〜2000年 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5千円 5-1400 5〜2000年 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5〜1500 5〜2000年 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5〜2000年 |
27.5 33.0 45 |

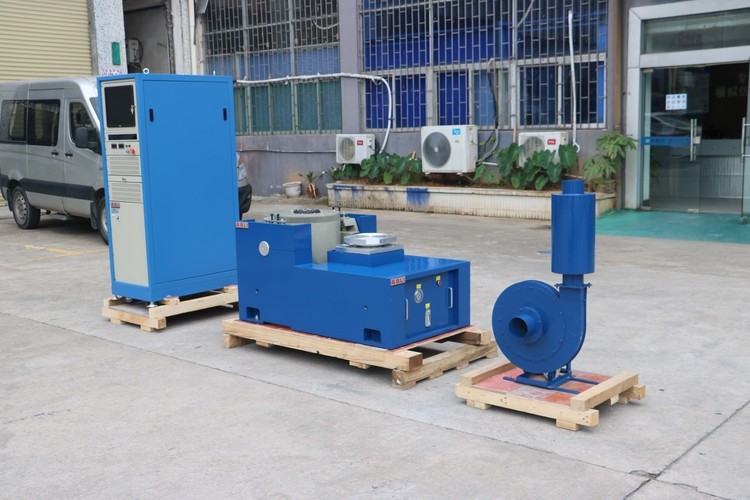

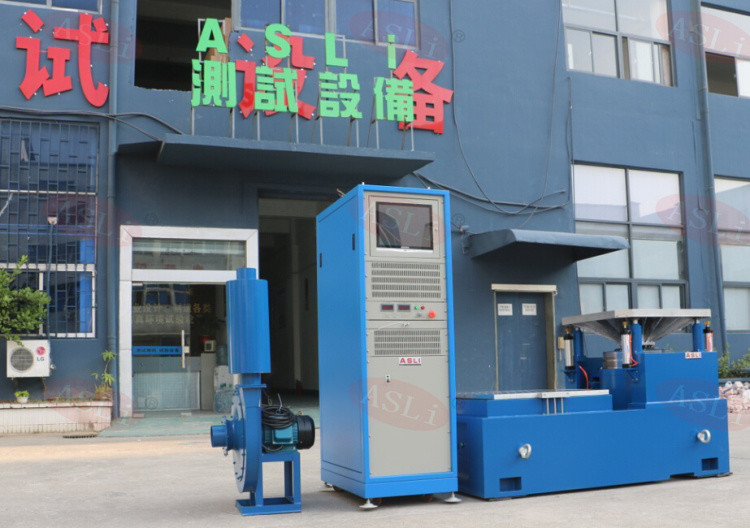

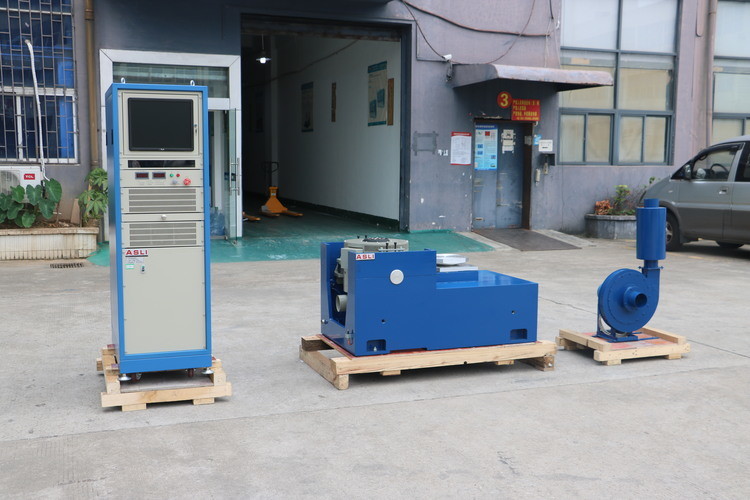

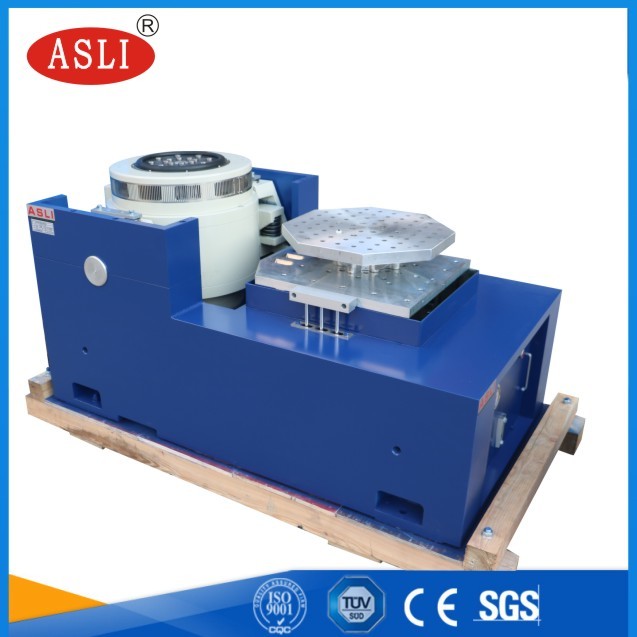

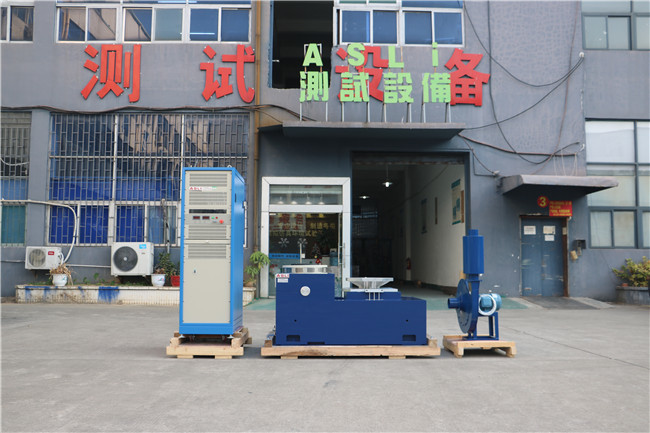

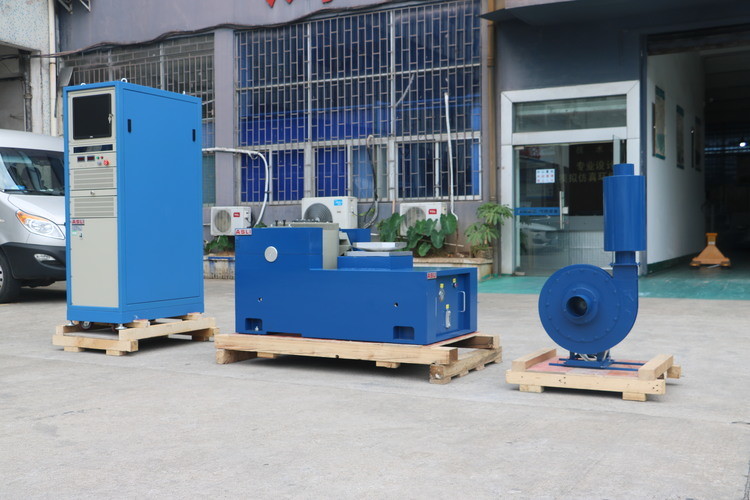

参照の写真:
