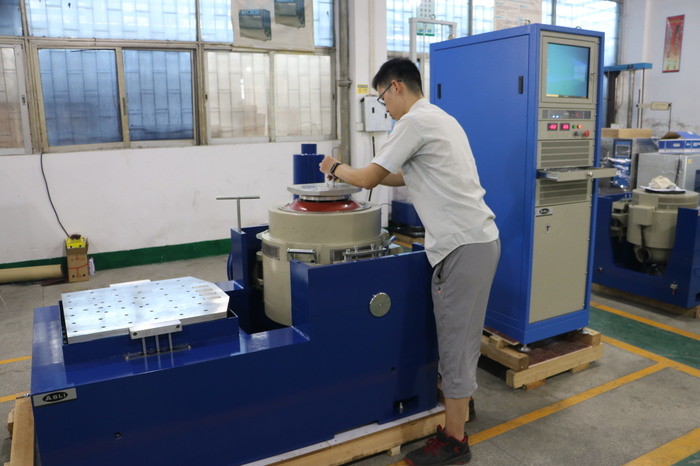

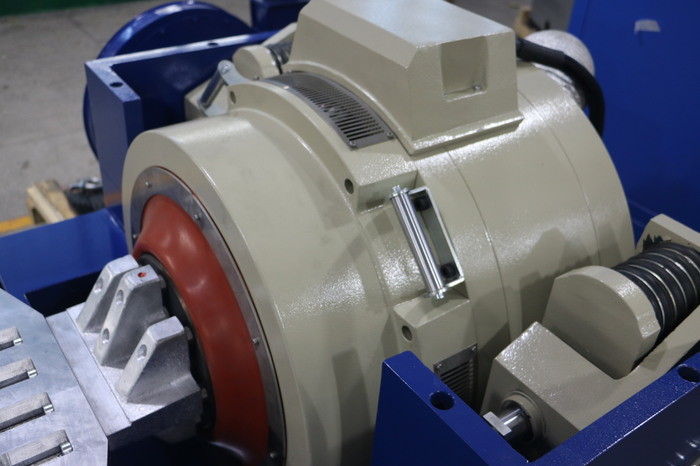

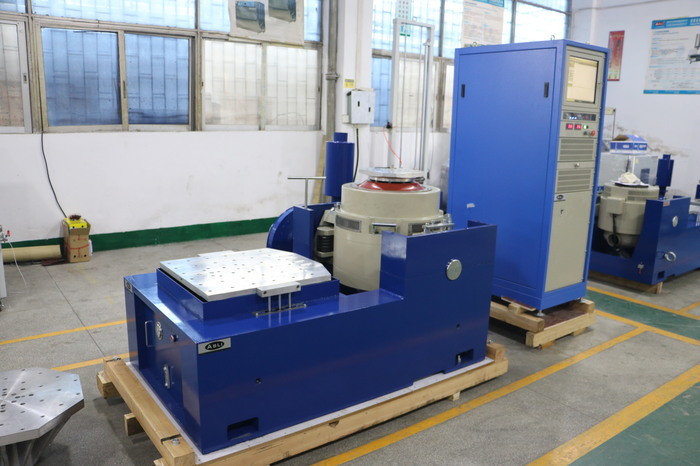

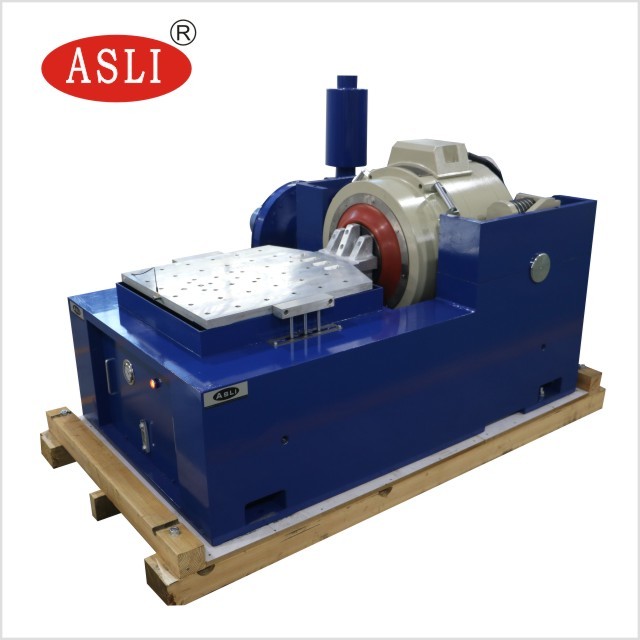

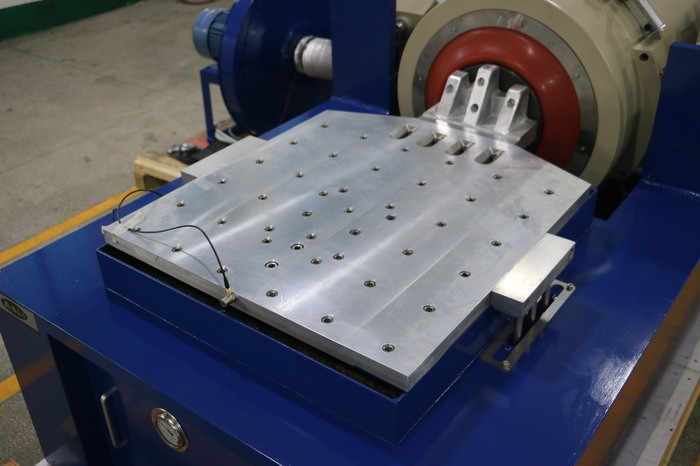

3000kg.f 電子磁気振動試験装置 MIL-STD DIN ISTA
移動はカスタマイズできます
振動テーブルのサイズは,サンプルサイズに応じて選択されます.
実験室,自動車部品,LED照明,電池,ケーブル,パッケージのバイレーションテスト...
技術パラメータ:
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
電磁振動試験機の最大加速レベルは,最大低周波では,移動部品の移動が制限され,振動要素の共鳴周波数がより高く設定されます.周波数帯の上限よりも
振動発生器の性能は,最大値を表示するチャートで反映することができますログ・ログ・グラフを用いて,移動の制限が傾きが6 dB/オクターブである直線で表せる.
垂直拡張装置の技術パラメータ:
| モデル | 体重 (kg) | 最大周波数 (Hz) | ベンチのサイズ |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 について | 22 | 1500 | 400×400 |
| VT0505 について | 30 | 500 | 500×500 |
| VT0606 について | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (円盤) | 220 | 350 | Φ1200 |
気候室でも使えます
3000kg.f 電気磁気振動テストマシンについてもっと知りたいなら,MIL-STD DIN ISTAで,あなたの問い合わせを送るのを躊躇しないでください.
