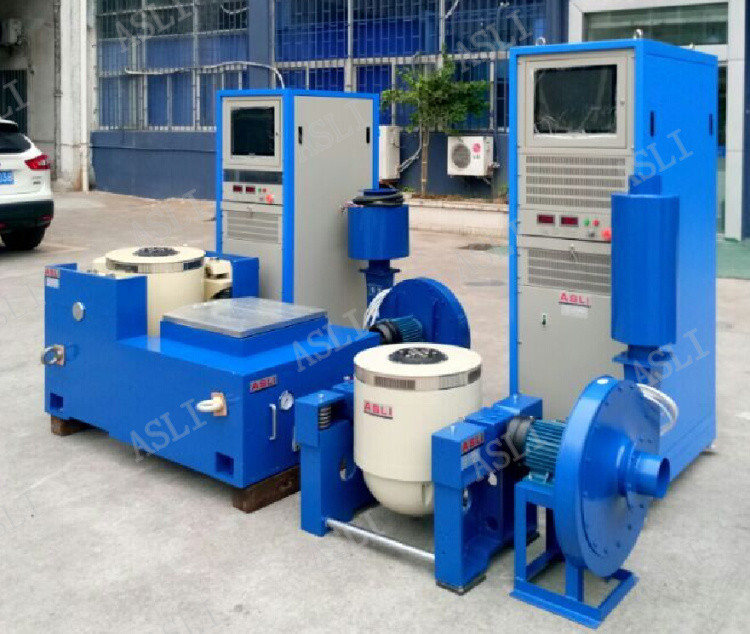

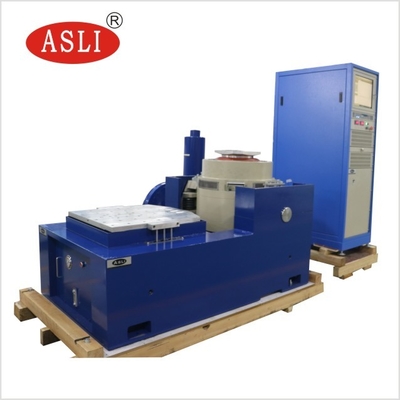

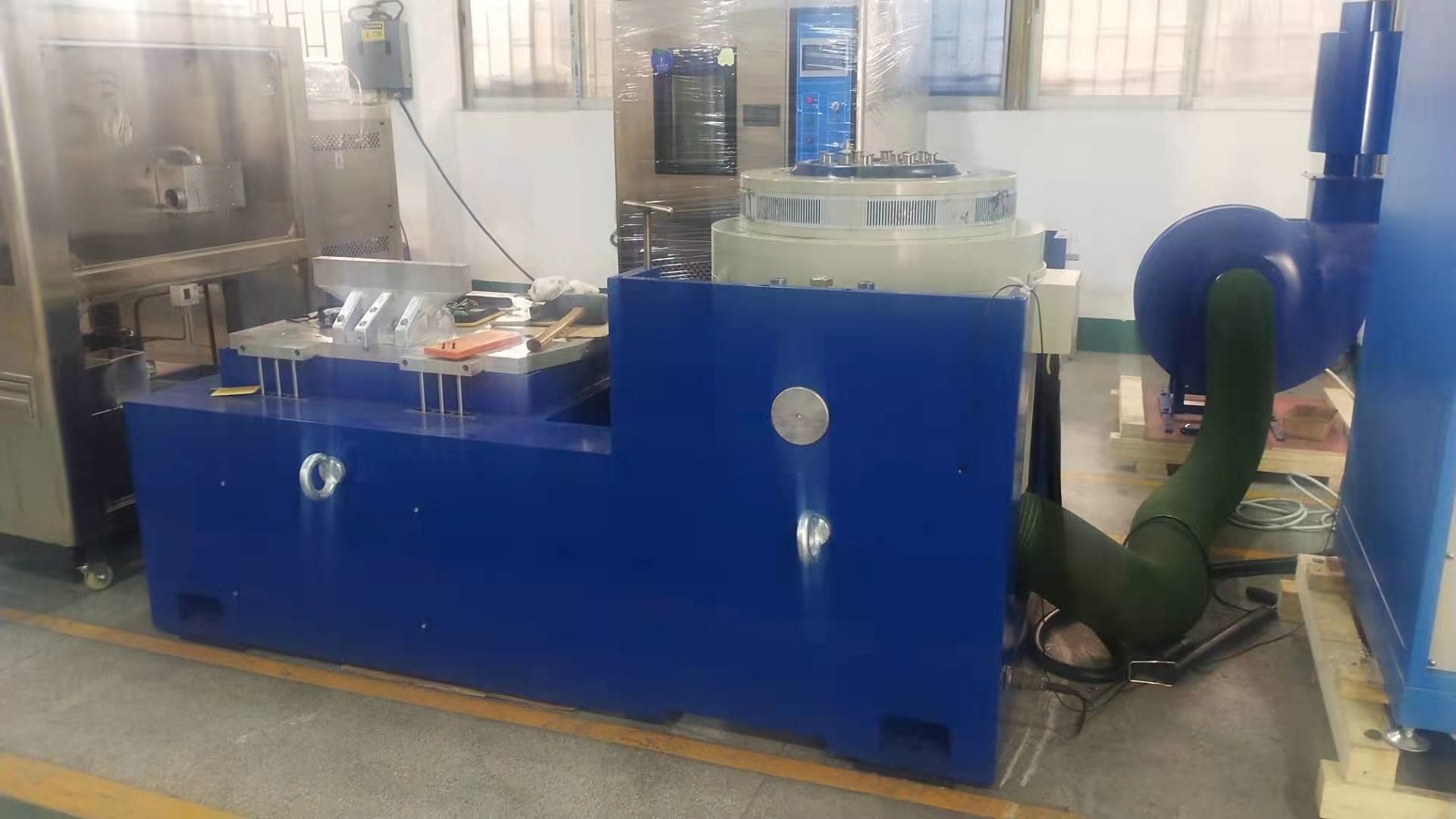

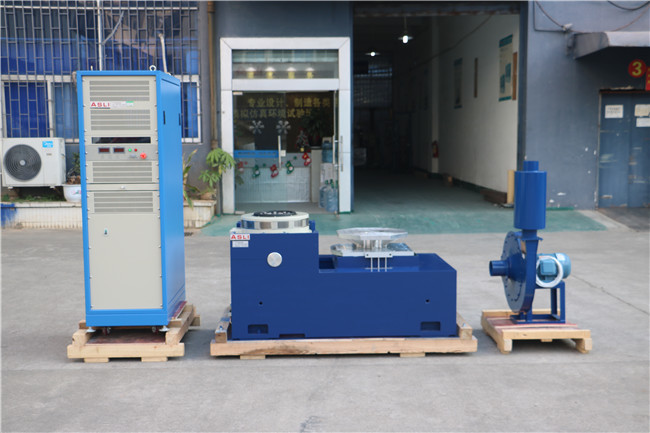

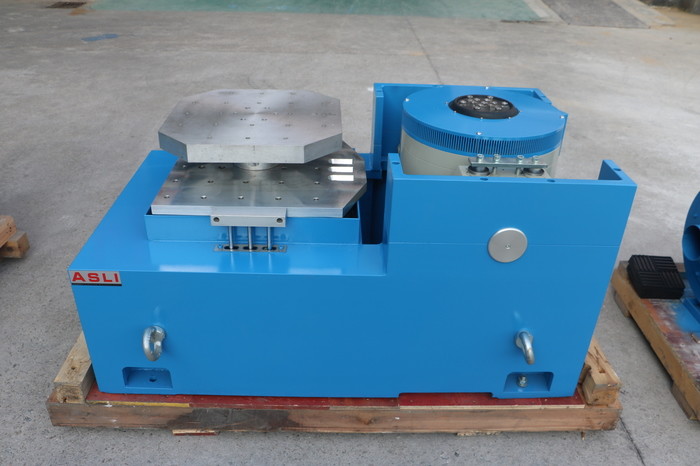

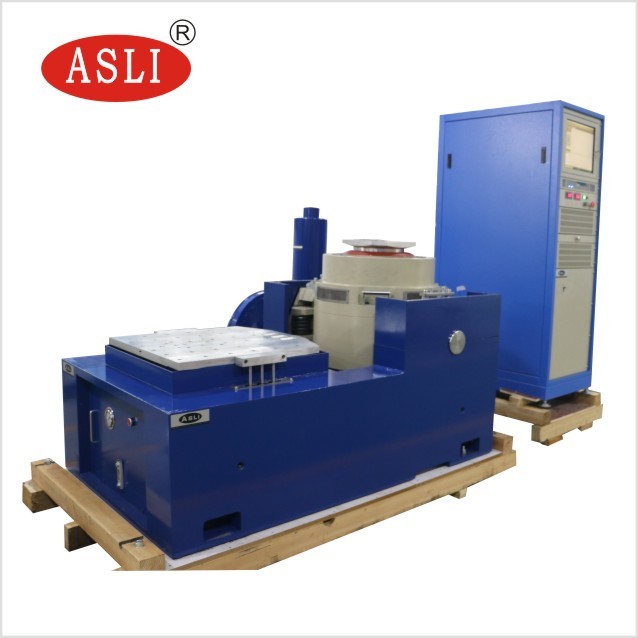

高周波振動シェーカー テーブル、実験室の産業振動試験機
Product Details
| 振動力: | 30kn | 頻度: | 3~2800のHz |
|---|---|---|---|
| スピード: | 1.8 m/s | 振動方向: | 垂直+水平振動 |
| 加速度: | 100g | 応用: | 実験室および産業 |
| テスト標準: | MIL-STD-810G | 変位: | 100mm |
| ハイライト |
30KN振動シェーカーテーブル、実験室振動シェーカーテーブル、2800Hz振動試験機,Laboratory Vibration Shaker Table,2800Hz Vibration Test Machine |
||
Product Description
高周波振動試験機は、製品の振動・衝撃環境試験、環境ストレススクリーニング、信頼性試験のために設計された、実験室および産業用の振動試験機です。回路基板やバッテリーから航空機、船舶、ロケット、ミサイル、自動車、家電製品まで、幅広い用途に適しています。
電磁振動試験機は、バッテリー関連の試験規格に完全に準拠して設計されています。試験中、バッテリーまたはバッテリーパックは振動テーブルに固定され、規定の周波数、加速度、変位モードで3つの相互に垂直な方向に沿って振動させられます。これらの条件下でバッテリーは漏れ、容量低下、破損、発火、爆発を起こしてはなりません。
ASLI振動試験機は、以下の国際規格に準拠しています。
- MIL-STD, MIL-STD-810G
- DIN
- ISO
- ASTM
- IEC
- ISTA
- GB, GJB
- JIS
- BS
保管用の技術文書をダウンロードしてください。 高周波振動試験スタンドES-30.pdf
| パラメータ | 仕様 |
|---|---|
| 正弦波フォース（ピーク） | 30 kN |
| 衝撃フォース（ピーク） | 60 kN |
| 周波数範囲 | 3～2800 Hz |
| 変位（連続） | 100 mm |
| 最大速度 | 1.8 m/s |
| 最大加速度 | 100 G |
| アーマチュア直径 | 445 mm |
| 一次共振周波数 | 2,400 Hz |
| 許容偏心モーメント | >500 N・m |
| アーマチュア重量 | 40 kg |
| HE/STネジ寸法 | M10（メートル法） |
| 軸方向振動絶縁周波数 | <3 Hz |
| 最大ペイロード | 500 kg |
| 磁束漏れ | ≦1 mT |
| 寸法（長さ×幅×高さ、開梱時） | 1,330 × 860 × 1,250 mm |
| 重量（開梱時） | 2,500 kg |
| 設置 | ゴムマット（アンカーボルト必要） |
MIL-STD-810G規格に準拠した30kN高周波振動試験機は、主に製品の振動・衝撃環境試験、環境ストレススクリーニング、信頼性試験に使用されます。
電磁振動試験機は、バッテリー関連の試験規格に完全に準拠して設計されています。試験中、バッテリーまたはバッテリーパックは振動テーブルに固定され、規定の周波数、加速度、変位モードで3つの相互に垂直な方向に沿って振動させられます。これらの条件下でバッテリーは漏れ、容量低下、破損、発火、爆発を起こしてはなりません。
振動試験の応用範囲は非常に広く、回路基板、バッテリー、航空機、船舶、ロケット、ミサイル、自動車、家電製品、その他の産業製品をカバーしています。
- GB/T 31486-2015 — 電気自動車用トラクションバッテリーの電気的性能要件および試験方法
- UL 1642:2012 — リチウム電池規格
- UL 2054:2012 — 家庭用および業務用バッテリー
- UN38.3 (2012) — パート3：危険物輸送の提案 — 試験および標準マニュアル
- IEC 62133-2:2017 — ポータブル用途で使用されるポータブル密閉型二次電池およびそれらから作られたバッテリーの安全要件 — パート2：リチウムシステム
- IEC 62281:2004 — リチウム電池およびバッテリーの輸送における安全要件
- IEC 60086:2007 — ガルバニ電池パート4：リチウムイオン電池のセキュリティ要件
超静音動作: 機械ベースは高品質の素材を使用し、設置が容易で、スムーズに動作します。
デジタル制御: 制御回路はデジタル制御と周波数表示を備え、PID調整機能を備えているため、安定した信頼性の高い機器操作が可能です。
柔軟な操作モード: 周波数スイープおよび固定周波数操作モードは、さまざまな専門的な試験要件に対応します。
電磁干渉耐性: 強力な電磁界による制御回路への干渉を解決し、作業時間設定を増加させることで、試験製品が正確な試験時間に到達できるようにします。
安全な輸送と保管のための木製ケース梱包。
実験室および産業用の高周波振動試験機についてさらに詳しい情報が必要な場合は、お気軽にお問い合わせください。
