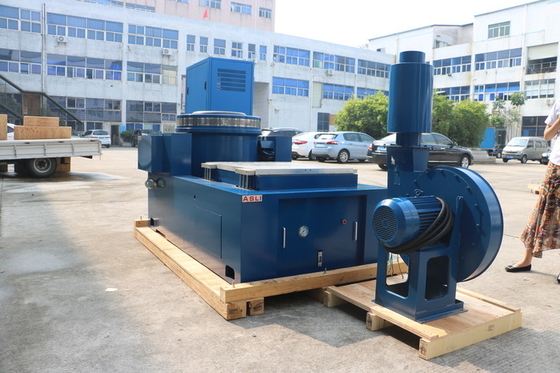

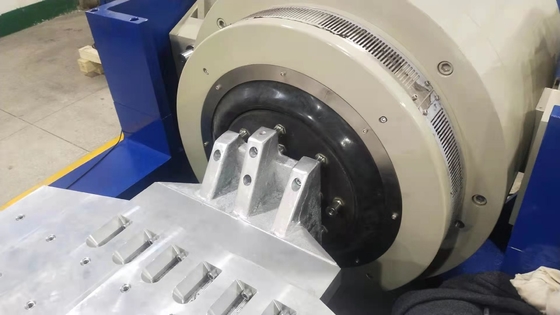

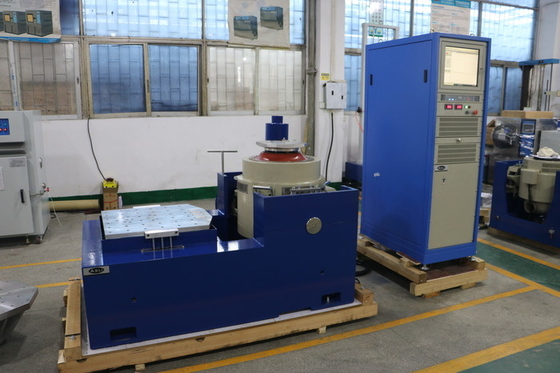

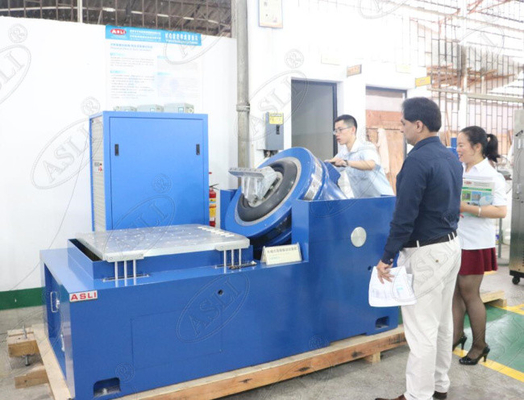

横および縦の電磁石のタイプ高周波振動試験機
Product Details
| サインフォース: | 30000n | 頻度: | 3〜2500Hz |
|---|---|---|---|
| スピード: | 1.8m/s | 変位: | 80mmまたはカスタマイズされる |
| 振動方向: | 垂直またはX、Y、Z | ロードマックス: | 450kg |
| 基準を満たす: | ISTA | 関数: | 任意振動試験 |
| ハイライト |
30000N振動試験機、1.8m/s振動試験機、ISTA規格振動試験機,1.8m/s Vibration Test Machine,ISTA Standard Vibration Testing Machine |
||
Product Description
当社は高周波振動試験機のメーカーです。高周波振動試験機シリーズは、「二重磁気回路構造」、「自己発生スケルトンアクションサークル」、「空力サポート」、「ローラーベアリングとリニアガイド」、「トラニオンアイソレーション」などの先進的な現代技術を採用しています。これらのシステムは、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を実行できます。
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、電気機器、家電業界で広く使用されています。
- 優れた設計のダイナミックサークルスケルトン、高いステージ軸共振周波数。
- 低磁束漏れ、コンパクトな構造、合理的なレイアウトの二重磁気回路設計。
- ロッカーロッドローラーベアリングとストレートで輸入志向の複合ボディ剛性オリエンテーションにより、高い偏心荷重容量を提供します。
- ホルモン使用専用のトラニオンアイソレーションベース、便利な移動設置を提供します。
- 先進技術の移動システムにより、ダイナミックサークルの高い信頼性を確保します。
- 新しいダクト設計により、冷却効果が向上します。
- ベアリング小風船の静剛性と動剛性が、振動テーブルの容量を高め、低周波性能を向上させます。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (丸型ベンチ) | 220 | 350 | φ1200 |
当社は長い歴史を持つ試験装置メーカーです。過去25年間、シミュレーション環境試験装置および機械振動・衝撃試験機に専念してきました。ISTA規格に準拠し、ランダム衝撃試験を実行する振動シェーカーテーブルは、当社の主力製品の一つであり、この機械についてはCE認証を取得しています。
電磁式高周波水平・垂直振動試験機に関するご不明な点やご要望がございましたら、お気軽にお知らせください。
