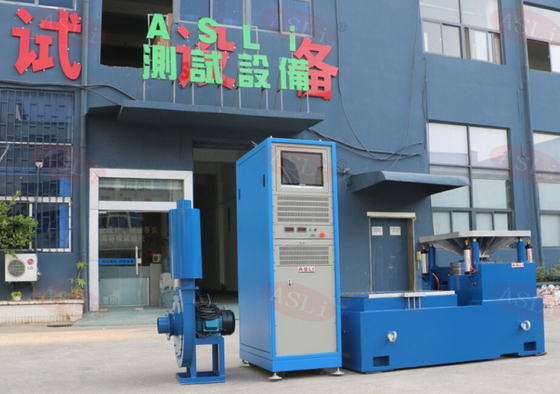

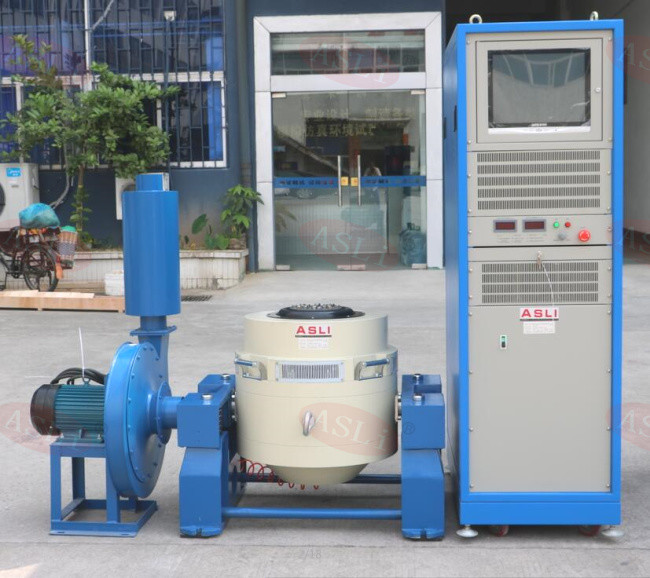

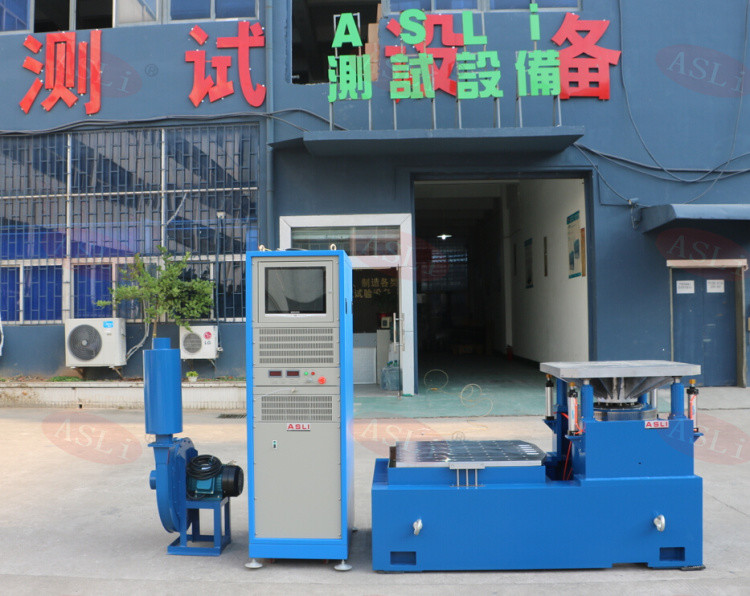

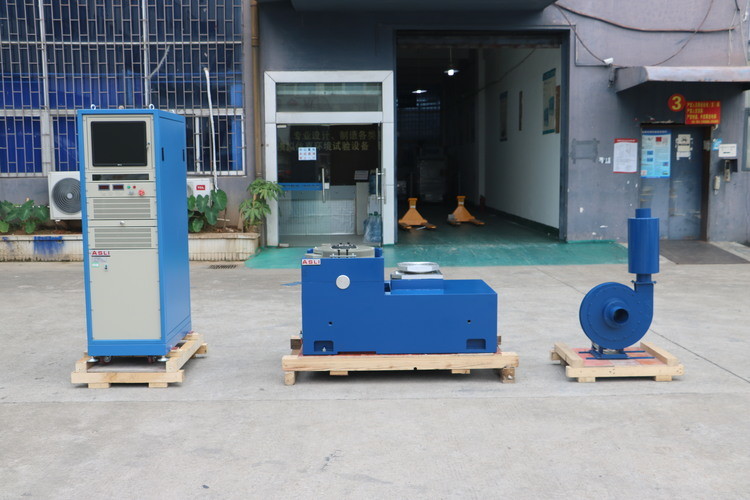

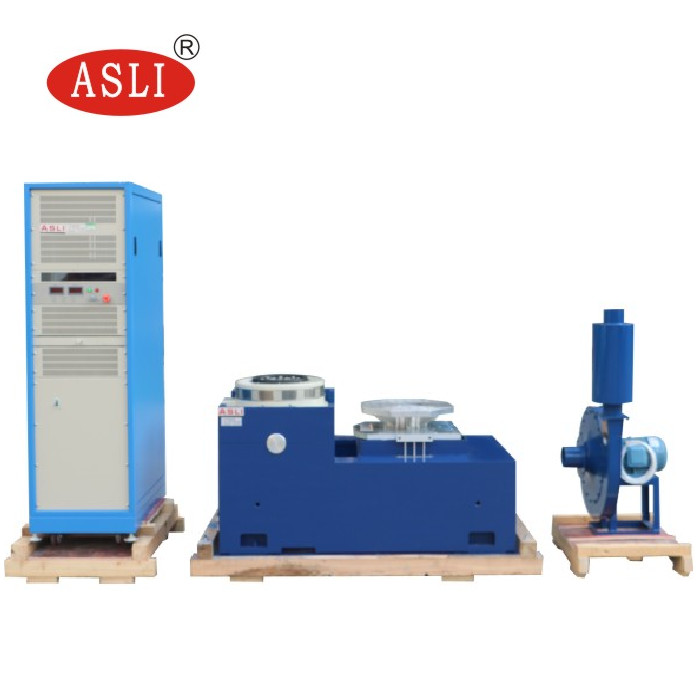

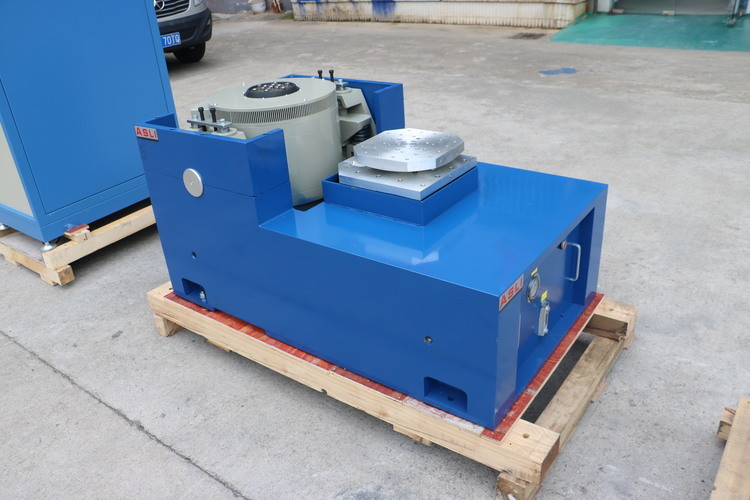

証明される友好的な高周波動的振動シェーカー システム セリウムを使用しなさい
製品詳細
| 正弦力: | 3000N | スピード: | 1.6m/秒 |
|---|---|---|---|
| 振動方向: | 縦+横 | 加速度: | 100g |
| 頻度: | 3～3500HZ | 力: | 380v 三相 |
| 変位: | 25mm | 応用: | 導かれる電池 |
| ハイライト |
セリウムによって証明される振動シェーカー システム,動的振動シェーカー システム,3000N正弦の電動振動シェーカー |
||
製品説明
当社は、電磁高周波振動試験機／高周波振動疲労試験機シリーズ製品のメーカーです。当社のシステムは、「二重磁気回路構造」、「自己発生スケルトンアクションサークル」、「エアボーンサポート」、「ローラーベアリングとリニアガイド」、「トラニオンアイソレーション」などの先進的な現代技術を採用しています。これらの技術により、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、古典的なパルス試験（半正弦波、台形波、のこぎり波）、および衝撃応答スペクトル試験を完了できます。
これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、電気機器、家電製品などの分野で広く使用されています。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- 優れた動的円形スケルトンにより、より高いステージ軸共振周波数を実現。
- 二重磁気回路、低磁束漏洩、コンパクトで合理的な構造。
- ロッカーロッドローラーベアリングと直線的で輸入志向の複合ボディ剛性配向により、優れた偏心荷重容量を提供。
- トラニオンアイソレーション基礎はホルモン使用専用で、便利な移動設置が可能。
- 先進技術の移動式システムにより、動的円形の高い信頼性を確保。
- 新しいダクト設計により、冷却効果を向上。
- ベアリングの静剛性と動剛性の小さなバルーンにより、振動テーブルの容量を向上させ、低周波性能を改善。
- 小型積載ベンチ内で、より高い加速度と動作周波数を実現し、機械全体のベンチの積載容量と性能を向上。
- 水平ベンチと振動ベンチは一体型で、完璧な構造と便利な設置・調整が可能。
- 静圧トラック、V字型、傾斜抵抗とバイアス荷重抵抗の能力あり。内蔵オイルポンプ、良好な構造と簡単な操作。
| モデル | ベンチサイズ (mm) | 周波数範囲 (Hz) | 可動部品の重量 (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5～1000 5～1500 5～2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5～1000 5～1400 5～2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5～1000 5～1500 5～2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5～1000 5～1200 5～2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5～800 5～1000 5～1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 |
5～1000 5～1500 5～2000 |
57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 |
5～1000 5～1300 5～1500 |
89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 |
5～800 5～1100 5～1400 |
126 168 210 |
VT垂直延長ベンチと指定クランプは、完璧な構造、高品質な素材、職人技により、お客様が最高のパフォーマンスを得られるように、精密に計算され、精巧に設計されています。
| モデル | 重量 (kg) | 最大周波数 (Hz) | ベンチサイズ |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (丸型ベンチ) | 220 | 350 | Φ1200 |
CE認証取得済みの使いやすい高周波動的振動シェーカーシステムについてご不明な点がございましたら、お気軽にお問い合わせください。
製品のハイライト
3000Nの正弦力、3-3500Hz、100gの加速度、垂直+水平テストを備えたCE認定の高周波振動シェーカー。二重磁気回路、高度な冷却、トラニオン絶縁を備えています。カスタムオプションを利用できるため、バッテリーとLEDのテストに最適です。
