振動試験システムは主に製品振動と衝撃環境試験,環境ストレススクリーニング試験,信頼性試験に使用されます.電磁振動試験装置は,電池関連試験設計基準に完全に準拠するバッテリーの振動試験の特定の条件下でのシミュレーションでは,バッテリーまたはバッテリーパックが,規定された周波数に従って振動テーブルに固定されます.バッテリー沿いの加速と移動モード バッテリーを測定した相互垂直の方向の3つのサンプル振動は,漏れを許さない電気回路板,電池,飛行機,船,ロケット,ミサイル,自動車,家電,その他の工業製品.
| 梱包製品の高周波型振動テスト パラメータ: | ||||
| 最大シナス刺激力 | 3000Kg.fピーク | |||
| 最大のランダムな振動力 | 3000Kg.f r.ms | |||
| 最大の衝撃振動力 | 6000Kg.fピーク | |||
| 周波数範囲 | DC~4000 Hz | |||
| 最大移動量 | 75mm p-p ((ピークからピークまでの値) | |||
| 最大速度 | 1.8m/s | |||
| 最大加速 | 100G ((980 m/s2) | |||
| 最初の共鳴周波数 | 3500Hz | |||
| 最大負荷 | 750kg | |||

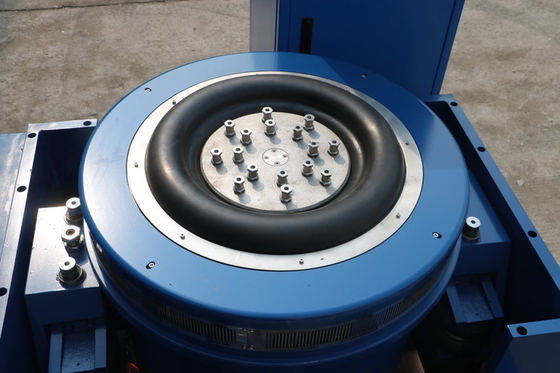

| 移動コイル直径 (作業メッサ直径) | 直径450mm | |||
| 動くコイルの質 | 40kg | |||
| 最大負荷 | 750キロ | |||
| スクロールテーブル | 13 x M8 | |||
| 磁気流の漏れ | <10ガウス | |||
| サイズ | 800mm × 800mm × 800mm (垂直マシン) | |||
| 体重 | 約1500キロ | |||
| サーボシステム | ||||
| 機能 | 温度,気圧,移動,超電圧,超電流,入力の低電圧,外部の故障,制御電源,論理,等しい入力の欠如 | |||
| デジタル振動制御器 | ||||
| ハードウェア構成 | 2チャネル入力,1チャネル入力 | |||
| コントロールコンピュータ | オリジナルレンヴォーコンピュータ,液晶ディスプレイ (キーボード/光学マウス) | |||
| ソフトウェア | 中国語/英語操作,時間領域と周波数領域分析,信号源,シナススイープ周波数分析など WORDは自動的にテストレポート,信号,データ表示を生成できます貯蔵, 試験パラメータと機能の分析を設定します. | |||
| オペレーティングシステム | Windows 2000/ XP | |||
| 速度センサーB&W |
周波数領域:1~2000Hz 感度:50mv/g 温度範囲:-24〜250°C |
|||
| 電気需要 | ||||
| 電源 | 3相,380V/50Hz | |||
主要な特徴
* 空気冷却された電動振動機
* 振動コントローラと電源増幅器が"つのキャビネットに組み込まれています
* 2400ニュートン最大シヌス推力
* X,Y,Z 3軸試験
制御機能
* 固定周波数シヌソイド振動
* 振動を掃く * ランダム振動
* クラシックショック
典型的なシステムアプリケーション
* 環境試験
* ストレススクリーンテスト
* 振動検査
ユーザー に 与える 利点
* ユーザが簡単にインストールできます
* ユーザーインターフェース:ローカルモードのLCDタッチスクリーンとリモート用のPCウィンドウ (イーサネット経由)
モード
*ローカルモード:事前に定義されたテストを迅速に開始し,数十のテスト仕様を保存できます.
* リモートモード: テストの仕様を Mostar,テスト制御,テストデータレビュー,ドキュメントに定義し,保存するなど,システムのすべての操作.
ISTA 輸送シミュレーション 高周波型振動検査器のパッケージング製品に関する疑問やニーズがある場合は,問い合わせを送信してください.
