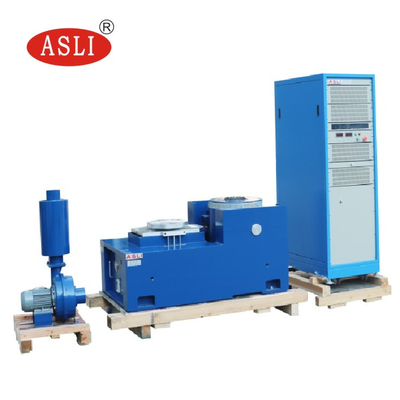

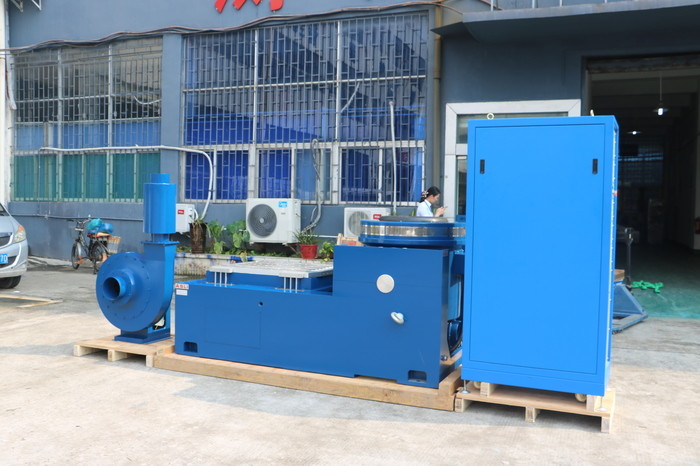

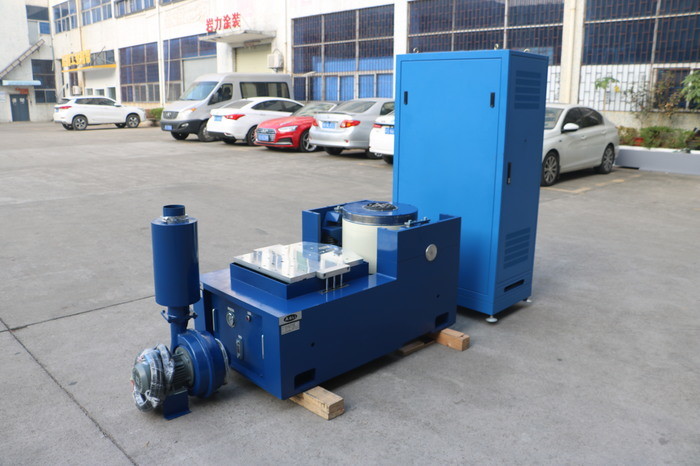

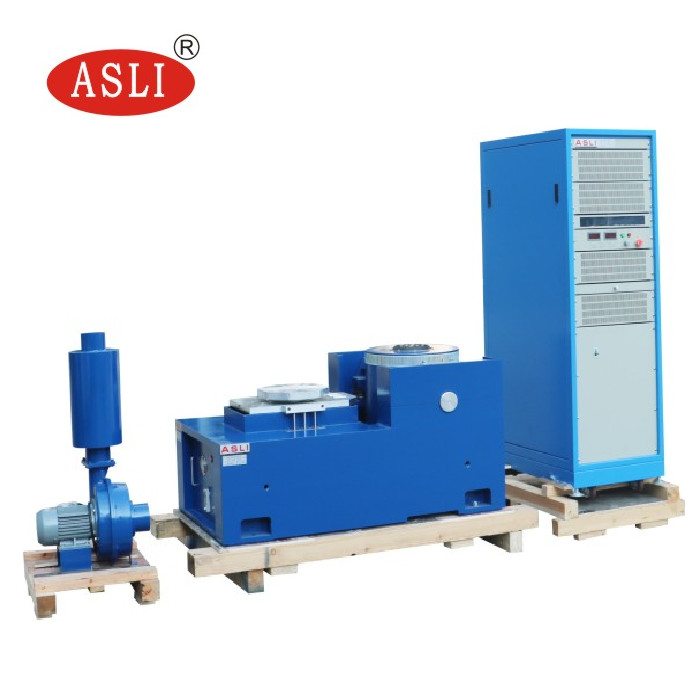

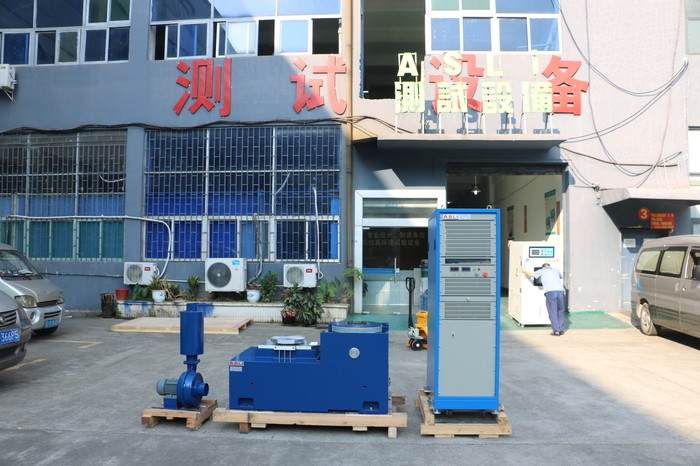

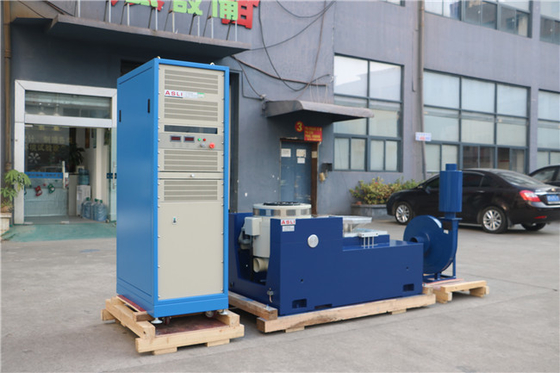

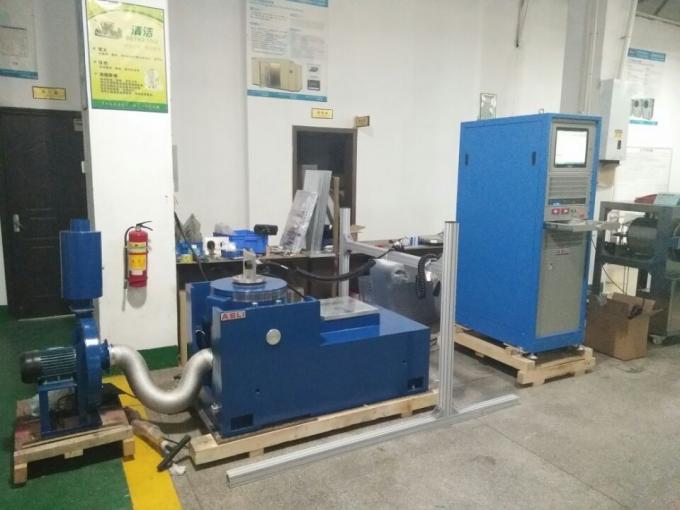

大きい移動コイルが付いている空冷の高周波電動シェーカー
Product Details
| 頻度: | 5Hz~ 3500Hz | 使用法: | シミュレーション振動試験 |
|---|---|---|---|
| 振動方向: | X-Y z | マックス スピード: | 1.6m/s |
| 移動コイル: | 6.5kg | アプリケーション: | LED,自動車部品 |
| 冷却方法: | 空冷 | 移動: | 75mm |
| ハイライト |
1.6m/s電動シェーカー,空冷の電動シェーカー,大きい移動コイルの電動シェーカー |
||
Product Description
ESシリーズ電磁振動試験システムは,長期間の動作の要求を満たすために特別に設計されています.設置された振動耐性ベースは,垂直と水平の振動テストの両方を可能にします標準プラットフォームには高効率のエアバッグショック隔離装置が装備されています建物に伝わる振動を最小限に抑え,ほとんどの場合,追加の基礎の必要性を排除する.
完全な振動試験システムは,シェイカー,電源増幅器,振動測定制御システムで構成されています.これは,MIL-STDを含む関連する国内および国際基準に適合しています.DINISO,ASTM,IEC,ISTA,GB,GJB,JIB,BSなど 製品品質検査に信頼性の高い技術サポートを提供します
製品データシート (PDF) をダウンロード
- 柔軟な懸垂システムと直線ガイドは強い負荷能力,優れた誘導性能,高い安定性を提供します.
- 中央負荷エアバッグは,高い静的硬さと低い動的硬さを提供し,強い負荷能力と優れた動的性能を提供します.
- 迅速な自己診断と鎖保護により 高い安全性と信頼性が確保されます
- エアバッグを隔離し 緩める装置は 特殊な基盤の必要性をなくし 振動波の形を完璧に再現し 振動の伝播を軽減します
- 縦横の拡張プラットフォームが用意されています
- 操作が簡単であるため,あらゆる種類の振動制御器と互換性がある.
| モデル | 定数サイヌス力 (N) | 定数ランダムフォース (N) | 周波数範囲 (Hz) | 定数加速 (m/s2) | 定速 (m/s) | 定位移動 (p-p) mm | 最大荷重 (kg) | 移動コイル (kg) | 移動コイルの寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3500円 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3500円 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3500円 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3500円 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 円3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 円3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3・2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3・2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 円2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 32500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 円2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 円2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 円2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 円1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

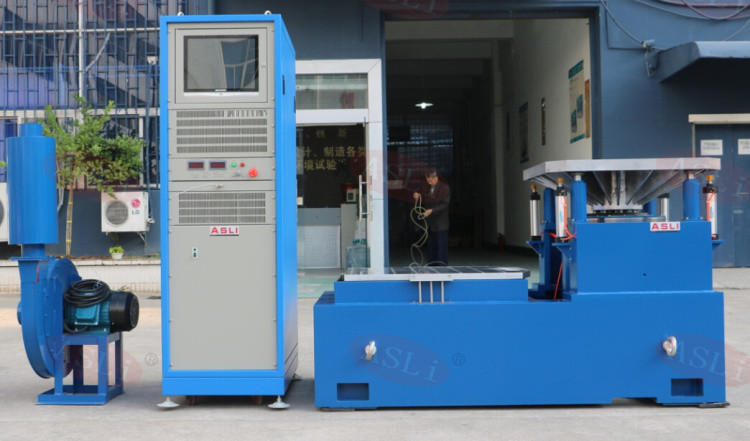

VTの垂直拡張ベンチと指定されたクランプは,顧客が最高の性能を得ることを保証するために精密に計算され,精巧に設計されています.
- 小さい積載台では,より高い加速と作業頻度が実現され,積載能力と機床全体の性能が向上します.
- 横軸ベンチと振動ベンチは,完全な構造を持つ統合型で,設置と調整に便利です.
- 静的圧線,V形,傾斜耐性,偏差負荷耐性がある
- 構造が良く操作が簡単です
お問い合わせを 送ってください空気冷却 高周波電動力学振動器 大型動くコイル.
Product Highlights
ES-6 空冷動電シェーカー: 5Hz-3500Hz、6.5kg 可動コイル、75mm 変位、1.6m/s、XYZ 振動。 MIL-STD、ISO、ASTM、IECに準拠。エアバッグの隔離には基礎は必要ありません。 LED、自動車部品のテストに最適です。
