IEC 60095-7 モーターサイクルのバッテリー用の垂直振動高周波振動テスト
振動検査はどのように役立つのか?
振動試験は,製品,機械,構造物がその使用期間中に経験する,または経験する条件 (試験環境下) を複製することによって行われます.運送中の条件や運航を含むしたがって,振動テストは,動作問題や潜在的な故障が発生する前に,それを先取りします.
また,石油・ガス,発電,金属・鉱山など,生産密度の高い産業では機械や装置の故障やダウンタイムは,効率の低下と生産コストの上昇,そして危険な作業環境につながります.これらの産業は 絶えず定期的な振動検査を必要としています
保存するドキュメントをダウンロード -- ここをクリック ----→ES-3A振動テスト.pdf
DO-160 工業用電気機器 電子動力学型振動テスト 準備してください 下にあなたの問い合わせを送信,我々はあなたに適切なモデルを推奨するのに役立ちます
標本説明
試料の試験量
標本の寸法
試験プロファイル
試験の最大加速
X,Y,Z方向試験またはZ方向のみの試験
モデル仕様を表示
| システム仕様 | |||
| システムモデル: | ES-10 | ||
| 周波数範囲: | 3~3500 | ||
| 定数力 | シヌスN | 10000 | |
| ランダム N | 20000 | ||
| ショック N | 20000 | ||
| 最大AC | シヌス (m/s2) | 1000 | |
| ランダム (m/s2 rms) | 1000 | ||
| ショック (m/s2) | 2000 | ||
| 最大ベール | シヌス (m/s2) | 1.8 | |
| ショック (m/s2) | 1.8 | ||
| 最大ディスプ | 最大 旅行 mm (p-p) |
51 | |
| 移動コイル | 12kg | ||
| 移動コイルの寸法 | 縦径 240mm | ||
| 最大負荷: | 270kg | ||
振動シェイカーの他の選択
| モデル |
定数シヌス フォース (N) |
ランダム フォース (N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
定数移動量 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます
7静的硬さ,動的硬さ,ベアリングの小さな気球,振動テーブル容量を高め,低周波のパフォーマンスを向上させる.
垂直試験台

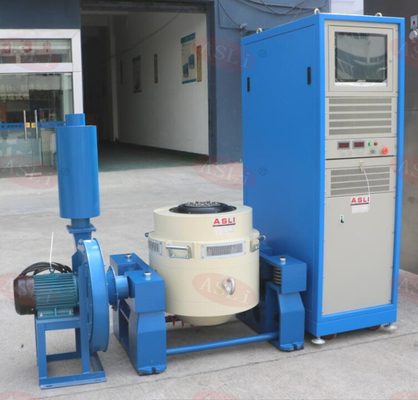

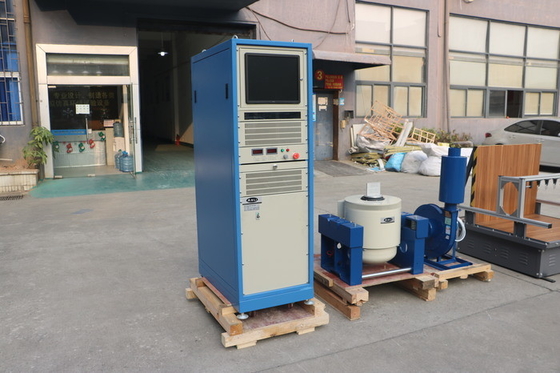

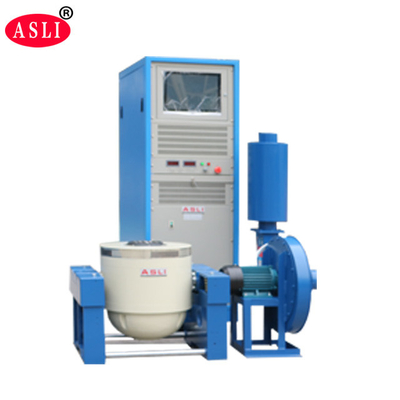

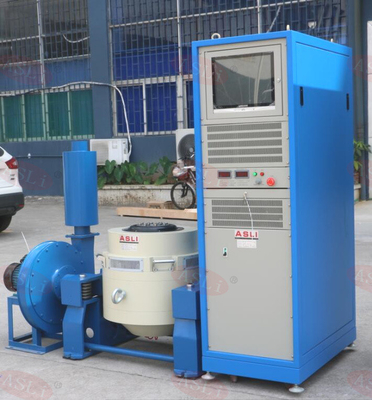

参照の写真:

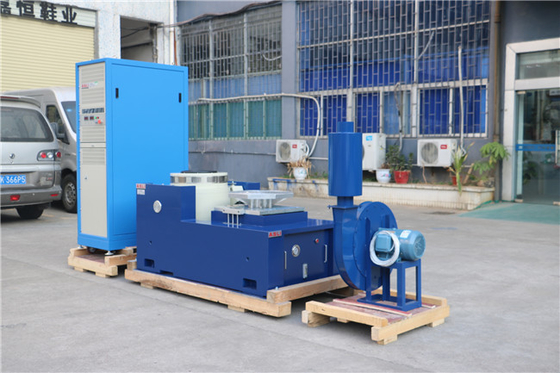

さらに参考までに:

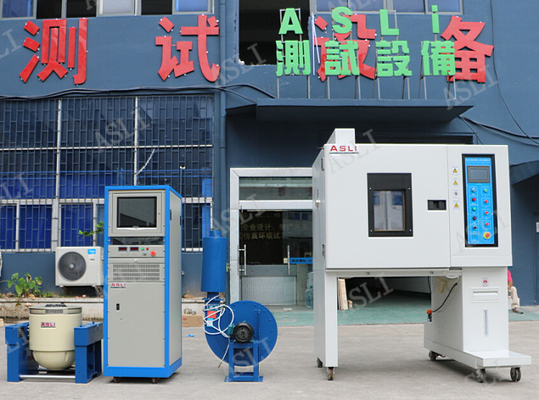

モーターサイクルのバッテリーのための垂直振動高周波振動テスト器も気候室と組み合わせることができます:
