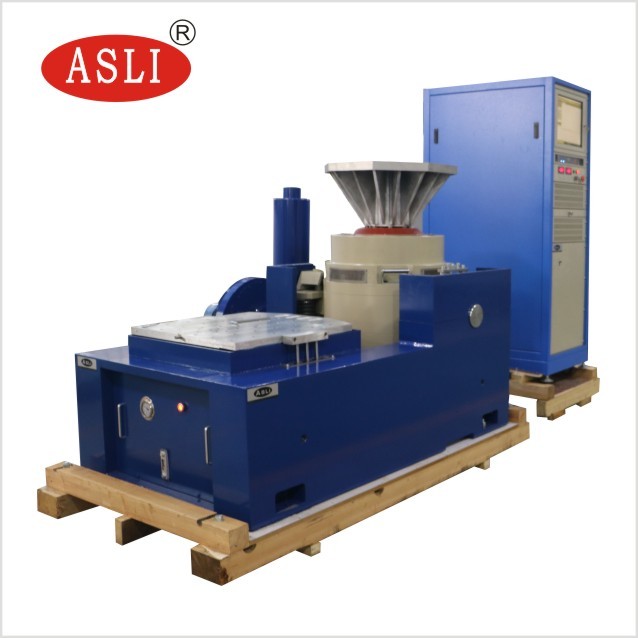

縦の振動試験装置の部品のための電動振動シェーカーの大会JESD 22-B103B
記述の適用:
縦の振動試験装置の部品のための電動振動シェーカーの大会JESD 22-B103Bは教育、研究および実験室の環境に使用される。二重磁気回路の構造、自己生成の骨組行為の円、空輸サポートおよび軸受および線形指導のトラニオンの分離進めた現代技術を採用し、特別な技術はX、Y、Zの三軸の正弦で、振動試験および広帯域任意振動試験、古典的な（半正弦、台形、のこぎり波）脈拍および衝撃の応答スペクトル テストによって完了するために完了することができる。これらのプロダクトは国防、武器、航空、大気および宇宙空間、コミュニケーション、電子工学、電化製品、コミュニケーション、家庭電化製品および他の分野で広く利用されている。
| モデル:ES-3 | |
|---|---|
| 正弦推圧 | 300kgf |
| 任意推圧 | 300kgf |
| 影響推圧 | 600kgf |
| 周波数範囲 | 2~2500Hz |
| 継続的だった変位 | 25mm |
| 変位の影響 | 25mm |
| 最高速度 | 1.8m/s |
| 最高加速 | 981m/s2 |
| 移動コイルの直径 | Φ150mm |
| 風変りな時を認めなさい | >196N.m |
| 負荷接続ポイント | 6 piont |
| 可動部分の同等の固まり | 3kg |
| カウンタートップはねじで締めるサイズ（標準）を | M8 |
| ねじレイアウト テーブル（直径、円周） | Φ100mmの8、Φの8、200mm。 |
| 軸分離の頻度 | <3hz> |
| 最大負荷 | 120Kg |
| 磁束の漏出 | <1mt> |
| 次元（包装なしで） （L×W×H） | 730mm×550mm×650mm |
| 振動テーブルの重量 | 450kg |
縦の振動試験装置の部品の特徴のための電動振動シェーカーの大会JESD 22-B103B:
1. より高い段階軸共鳴頻度のうまく設計された動的円の骨組。
2. 2磁気回路、磁束の漏出低速、密集した構造および理性的。
3. まっすぐなロッカーの棒の軸受および輸入指向の合成ボディ剛さのオリエンテーション、風変りな積載量。
4. ホルモンの使用に専用されているトラニオンの分離の基礎移動式便利の取付け。
5. 先端技術はシステムのまわりで保障するためにことを高い信頼性の動的円動く。
6. 新しい管の設計および冷却効果を高めるため。
7. 静的な剛さ、振動テーブル軸受け容量を上げる忍耐の小さい気球の動的剛さは低頻度の性能を改善する。

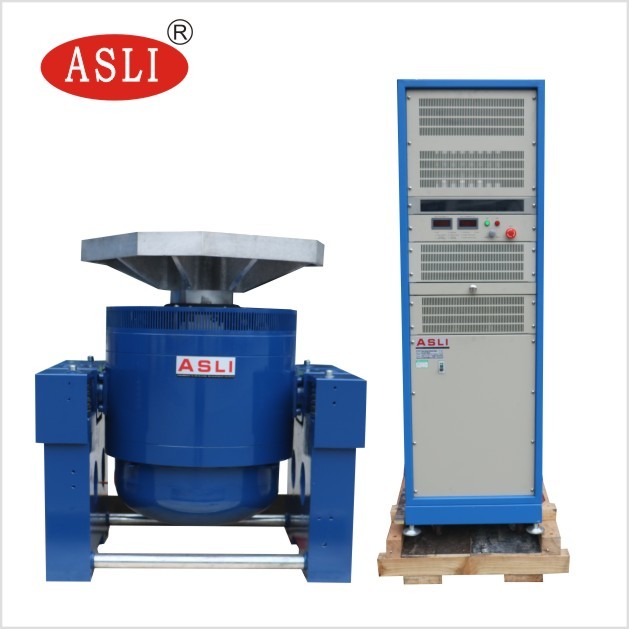

縦の振動試験装置の部品のための電動振動シェーカーの大会JESD 22-B103Bの構成
振動試験台、力は、冷却ファン、スリップのテーブル、縦のエキスパンダー増幅する

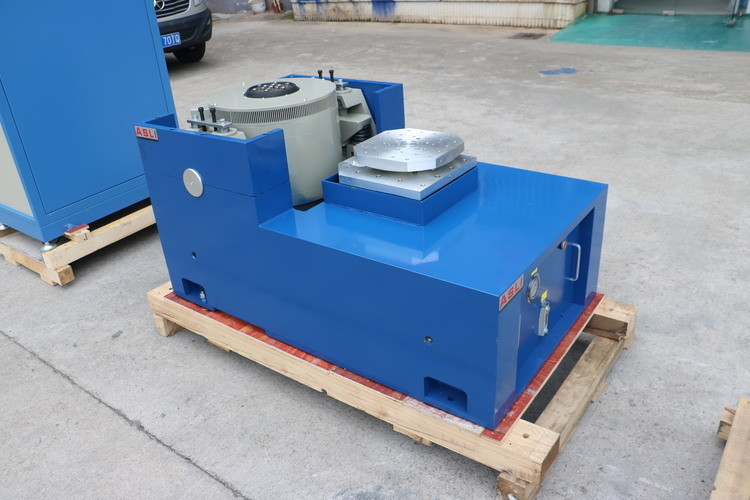

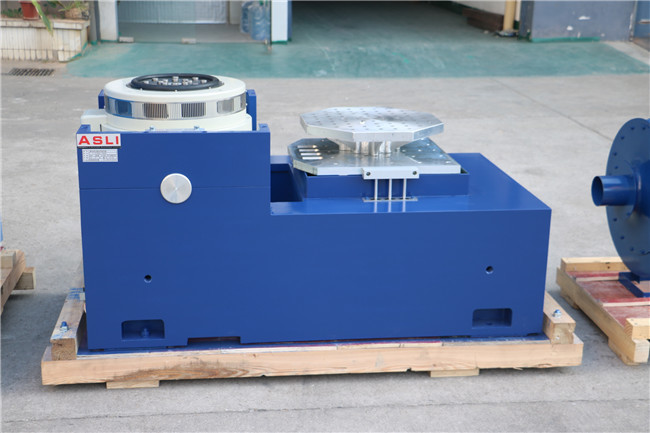

横の立場の特徴:
より高い加速および働く頻度を実現する、全機械ベンチの積載量そして性能を改善する小さい負荷のベンチの中では。
横のベンチおよび振動ベンチは必要なタイプ、完全な構造と、取付け、調節するべき便利である。
静圧トラック、抵抗力がある斜面抵抗力があるおよびバイアス ローディングの容量のV-shape。
作り付けの油ポンプ、よい構造および容易な操作。
縦の延長ベンチの特徴:
VTの縦の延長ベンチおよび指定クランプの顧客を保障するために、精巧な設計は計算された完全に従って、精密最高の性能を得た
