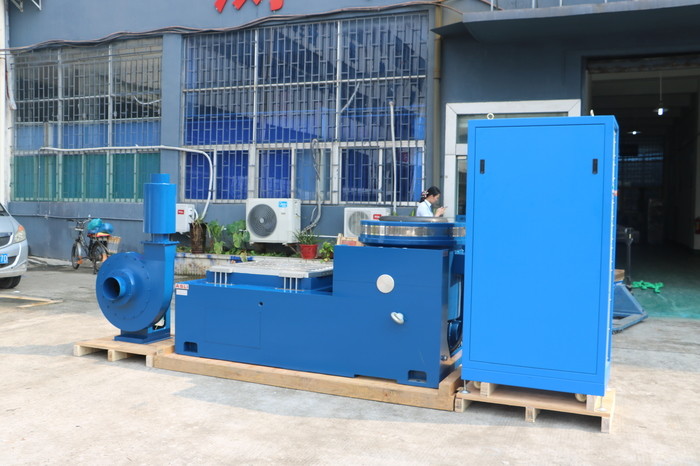

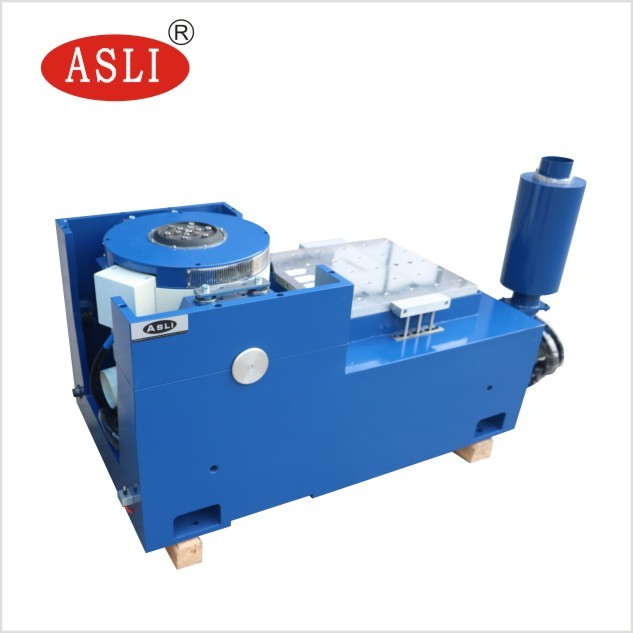

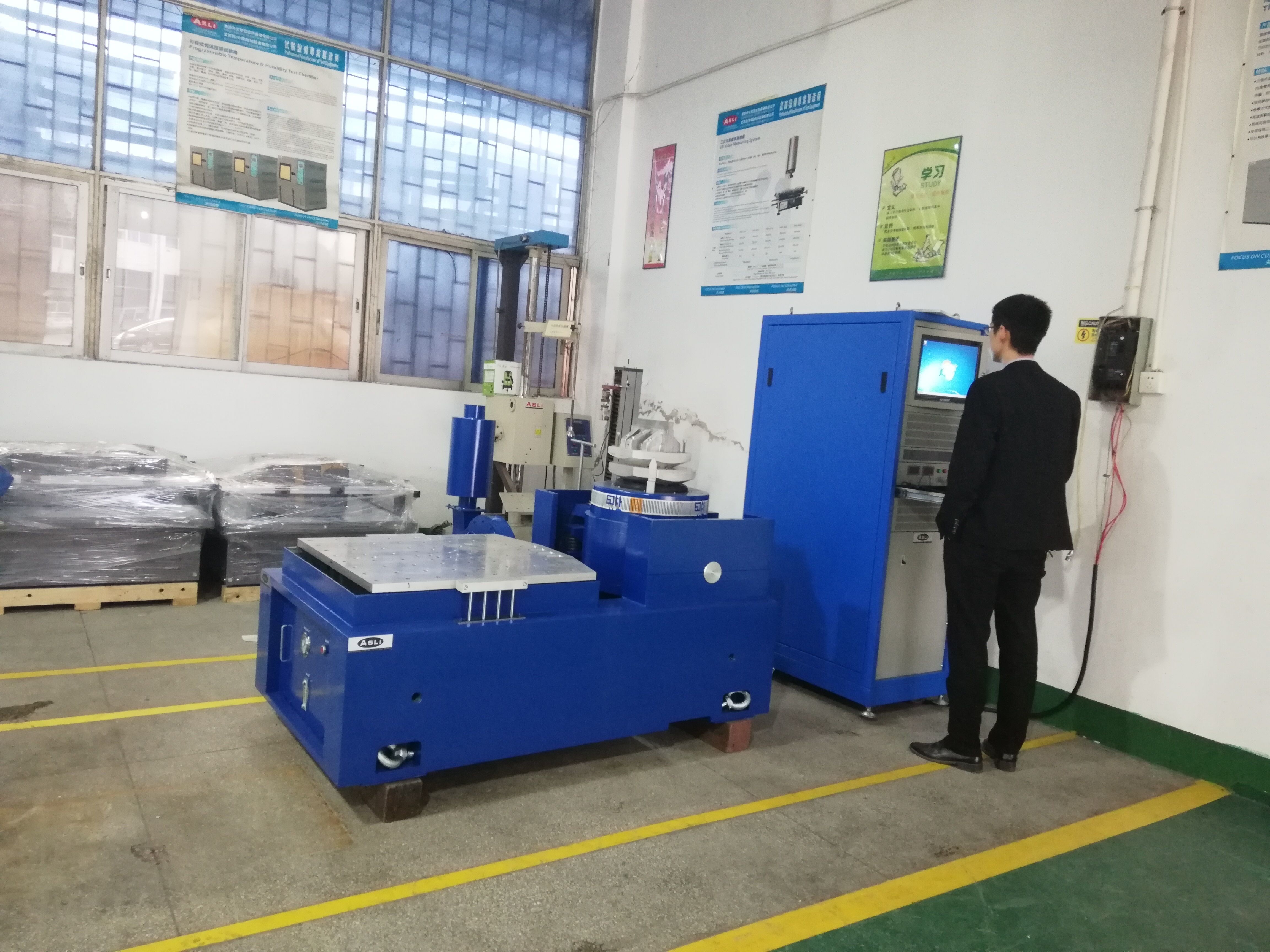

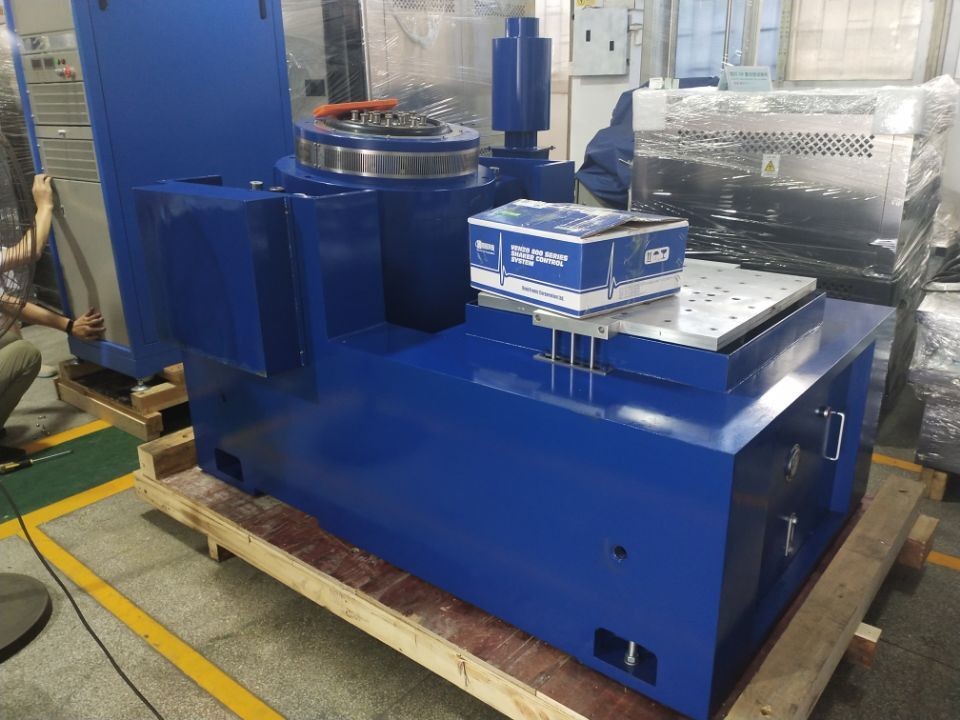

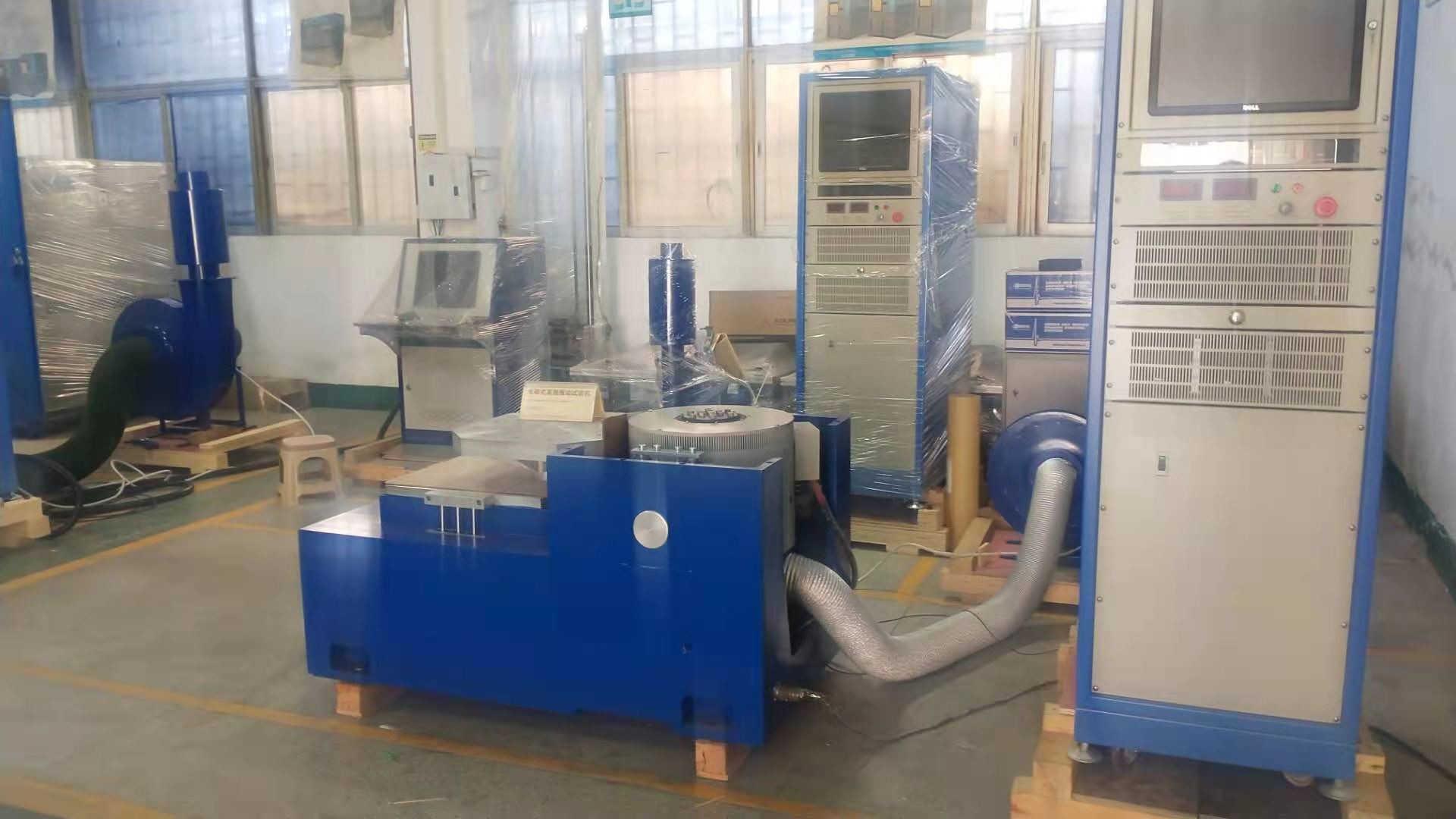

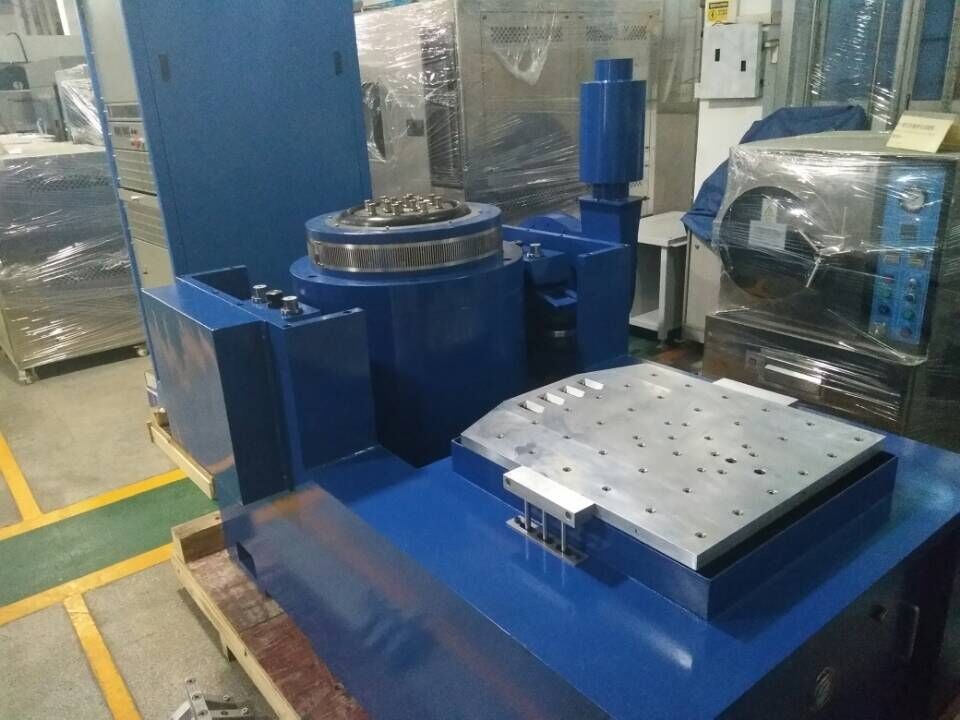

IEC 60335-2-24 高周波垂直および水平電動力学振動振動器
高周波振動シェイカーは,様々な材料や部品の機械試験と分析を行うために使用される機械装置の一種である.リアル環境をシミュレートしたり 製品の疲労テストを加速させることもできます.
高周波振動シェイカーの主な機能は,部品または材料が意図した用途で経験する機械的ストレスを複製することです.模様分析や共鳴測定にも使用できます製品の性能を最適化し,騒音や振動の問題を最小限に抑えるのに不可欠です.
シェイカーは,通常,高周波振動を生成する電動力学または水力学アクチュエータで構成される.試料は,シェイカーの armature に固定された固定装置に搭載される.シャイカーは,迅速に加速して制御された方法で armatureを減速することによって必要な振動を生成.
これらの振動は,周波数,振幅,持続時間などで 温度や湿度などの様々な環境条件をシミュレートすることができますこの 方法 は,さまざまな 部品 や 材料 の 試験 を 可能 に し,技術 者 たち が 設計 の 欠陥 や 弱点 を 特定 する こと に 役立ち ます.
総じて the primary function of a high-frequency vibration shaker is to help engineers and designers test the durability and performance of their products under simulated real-world conditions so that they can refine and optimize the design to meet the target specifications.
振動試験装置の技術パラメータ:
| モデル |
定数シヌス フォース(N) |
ランダム フォース(N) |
頻度 範囲 (Hz) |
定数加速 (m/s)(2) について | 指定速度 (m/s) |
格付け した配置 (p-p) mm |
最大荷重 (kg) | 移動コイル (kg) |
サイズ 移動コイル (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3〜2000年 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ87 |
横軸の技術パラメータエクスパンダー:
垂直の技術パラメータエクスパンダー:
IEC 60335-2-24 高周波垂直および水平電動力学振動振動器 試験の特徴:
1高い軸共鳴周波数を持つ 円形構造です
22つの磁気回路,磁気流出漏れが低く,コンパクトな構造で合理的です.
3ローカー ロッド ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー ローラー
4トランニオン分離基盤 ホルモン使用のための 移動便宜の設置
5高性能のダイナミック・サークルを確保するために システム内を移動する高度な技術
6新しいチャクトデザインで冷却効果を高めます
7静的硬さ,動的硬さ,ベアリングの小さな気球,振動テーブル容量を高め,低周波のパフォーマンスを向上させる.
IEC 60335-2-24 高周波垂直および水平電気力学振動シェイカーの任意の疑問または必要性がある場合は,私達に連絡してください.
