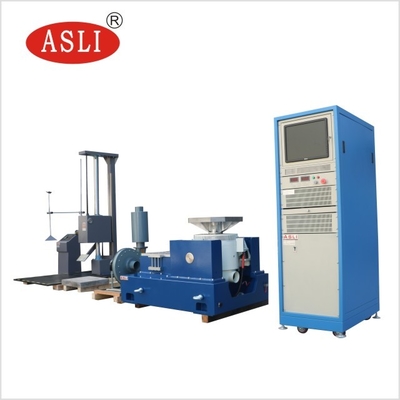

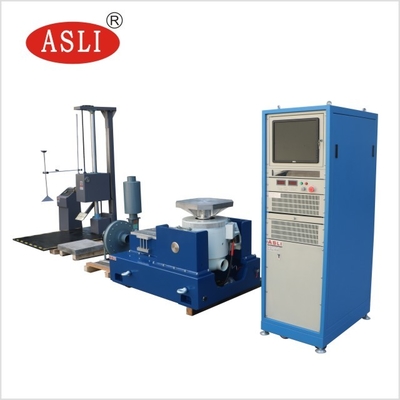

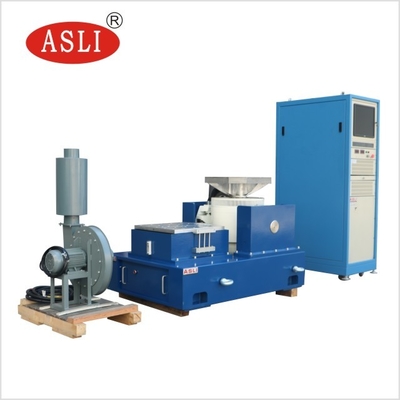

サインスイープおよびランダムテスト用の周波数範囲 2 ～ 4000Hz の電気力学的振動シェーカー
製品の用途
振動テストは、コンポーネントやデバイスを刺激したり叩いたりして、実際の環境でどのように反応するかを確認することです。振動試験は、回路基板、航空機、船舶、ロケット、ミサイル、自動車、家電などの工業製品に至るまで、幅広い用途に使用されています。
Van Code 社は、衝撃および試験スキーム全体を提供し、GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC、ASTM などの国内および国際規格に従って製品の品質を証明できます。
3. 機械選定式と振動発生装置の構造図
①貴社が提供する試験条件。
② テストタイプ: サインスイープ;ランダム;
③周波数音範囲：2-4000Hz
④計算式：A(g)=(2πf)2Dcm/980≒A=0.002DmmF2D=A/0.002F2
F=M(kg)×A(g)
4. システム原理のブロック図
|
5.デバイス構成の説明
| プロジェクト | 構成の説明 | 量 |
| 1. | 振動テーブル本体 | |
| 電磁励起発生器 | 1 | |
| 冷却ファン（サイレンサー含む） | 1 | |
| VT0606 垂直拡張プラットフォーム 600mm * 600mm | 1 | |
| HT0606 水平油膜スライドテーブル 600mm * 600mm | 1 | |
| 2. | デジタルスイッチパワーアンプ | |
| パワーアンプ | 1 | |
| サーボ保護システム | 1 | |
| フィールド電源 | 1 | |
| 3. | デジタル振動コントローラー | |
| デジタルバイブレーターコントローラーホスト | 1 | |
| システム加速度センサー | 1 | |
| 制御コンピュータ | 1 | |
| ソフトウェアインストールディスクを制御する | 1 | |
| 4. | ランダムアタッチメント | |
| ケーブル線とエアダクトを延長する | 1 | |
| 取扱説明書、検査成績書、資格証明書、整備マニュアル等 | 1 | |
| 付属の専用工具 | 1 | |
| 振動圧力バー/圧力バー固定具 | 1 | |
| 耐震エアバッグ | 4 |
VI.技術的パラメータ
| ES-3 電磁励起発生器のパラメータ | |
| 最大正弦力 | 300Kg.fピーク |
| 最大ランダムフォース | 300Kg.f r.ms |
| 最大衝撃衝撃力 | 600Kg.fピーク |
| 周波数範囲 | 1～3500Hz |
| 最大変位 | 24mm pp |
| 最高速度 | 1.6m/秒 |
| 最大加速度 | 100G(980m/s2) |
| 最大荷重 | 100kg |
| 防振周波数 | 2.5Hz |
| 動く円の直径 | Ф150mm |
| 動的な円の品質 | 3kg |
| メサネジ | 13×M8 |
| 磁気漏れ | ＜10ガウス |
| テーブルサイズ | 750mm 560mm 670mm (垂直テーブル) |
| テーブルの重量 | 約560kg |
| ES-3 デジタルスイッチパワーアンプ | |
| 出力電力 | 4KVA |
| 出力電圧: | 110V |
| 出力： | 30A |
| 電力サイズ | 720mm×545mm×1270mm |
| 重さ | 230KG |
| サーボ保護システム | |
| 関数： | 温度、風圧、過変位、過電圧、過電流、入力不足電圧、外部故障、制御電源、論理故障、入力不足など |
| デジタル振動コントローラー VCSusb-2 | |
| ハードウェア構成: |
入力2チャンネル、出力1チャンネル サイン、ランダム 典型的なインパクト、レゾナントトレーニング、レジデンス（購入） |
| 制御コンピュータ | オリジナルブランドパソコン、LCDディスプレイ（キーボード・光電マウス含む） |
| ソフトウェア | 中国語/英語で操作でき、時間領域および周波数領域の分析、信号源、サインスイープ分析などを実行できます。WORDテストレポート、信号とデータの表示、保存、テストパラメータの設定と分析機能。 |
| オペレーティング·システム | 窓 |
| 加速度センサー、LAB24112 |
周波数範囲: 1 ～ -12,000 Hz 感度: 50mv/g 温度範囲：-24～250℃ |
| VT 0606 垂直拡張プラットフォーム | |
| 材質の品質 | アルファー |
| メササイズ | 600mm×600mm |
| 穴の位置を固定 | M8 ステンレス鋼スクリュースリーブ、長期耐摩耗性 |
| 使用頻度の上限 |
正弦波 1000 HZ 確率的2000HZ |
| 重さ | 35KG |
| H T0606 横型油膜スライドステージ | |
| 材質の品質 | アルファー |
| メササイズ | 600mm×600mm |
| 穴の位置を固定 | M8 ステンレス鋼スクリュースリーブ、長期耐摩耗性 |
| 使用頻度の上限 |
正弦波 800 HZ 確率的2000HZ |
| 重さ | 35 |
| BL-300冷却ファン（消音スピーカー含む） | |
| ファンの電力: | 1.1KW |
| 流量 | 1404m3/h |
| 電気要件: | |
| ソース | 三相380V/50Hz、15KVA |
| 接地抵抗 | ≤4Ω |
七．機器性能の紹介:

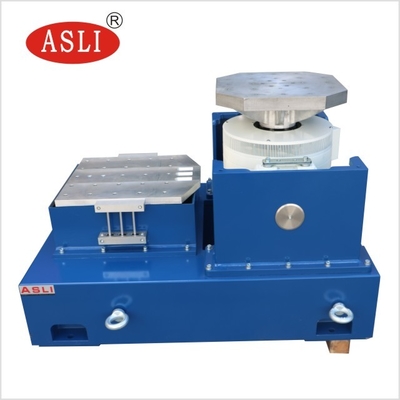

7.1、振動台本体 VG300-38
7.1.1.ムービングコイル
振動テーブルには、鋳造および手動で機械加工された可動コイル、光電空気圧負荷サポート システム、およびデュアル ベアリング軸方向ガイドが装備されています。デュアルベアリングガイダンスは、振動試験中の軸方向の動的交差と回転を軽減する独自の機能であり、優れた耐久性を備えています。
7.1.2.励磁コイル
二重磁路構造、低磁気漏れ、均一磁場
7.1.3.プラットフォームの表面
高度なリン化処理と自動車塗装技術を採用しており、長期間の磨耗や防錆効果を発揮します。
7.1.4.台湾のシステムは冷たいです:
プラットフォームの吸気構造を改善するために低騒音ファンを採用し、励磁コイルはハニカムエアダクトを採用し、中間磁気リングは二重層シャントエアダクトを採用するなど、新しいエアダクト設計を採用して冷却効果を高めています。
7.2. SAデジタルスイッチパワーアンプ
信頼性の高い MOSFET または IGBT テクノロジーを採用した SA シリーズ デジタル スイッチ パワー アンプ、
ａ．高い安定性と信頼性
b. EU「CE」規格要件への準拠
c.高出力アンプを備えた正弦波周波数パルス幅変調技術を使用。
d.スイッチング電源の動作原理を利用しており、変換効率が高いです。
e.電子自動フローシェアリング技術を採用
f.優れた安全性能。
7.3.サーボ保護システム
過電圧、不足電圧、欠相、論理故障、パワーモジュールスルー、過熱、出力過電流、出力過電圧、駆動電源、本体過変位、本体温度、外部連動などの保護機能が充実しています。
7.4.垂直拡張プラットフォーム
拡張プラットフォームは通常、より大きな設置標本プラットフォームとして使用され、正方形、円形、またはユーザーのカスタムにすることができます。拡張プラットフォームの動的特性を軽減するには、すべての拡張プラットフォームをモデリングによって分析する必要があります。
7.5。光電自動整合装置
可動コイルの位置が平衡状態を保つように自動的に調整されます。自動位置合わせシステムにより、ローディングおよびアンローディング中に可動コイルが常に中心に位置することが保証されます。
7.6.水平スライドプラットフォーム
水平スライドテーブル設計は、高い転倒モーメントと横方向の制限を備えています。この設計コンセプトは、標準の水平スライドテーブル装置と組み合わせることで、ガイド油膜減衰特性を維持しながら、高い動的トルク制限を実現します。水平プラットフォームはスケートボード、コネクタ、天然御影石プレート、水平スライドベース、独立したオイルソースで構成されています。
八。デジタル振動コントローラーのご紹介
振動コントローラは高度な分散構造システムを採用し、DSPプロセッサにより閉ループ制御を実現します。 PC は制御リングから独立しているため、制御システムのリアルタイム性と高効率が保証され、テスト システムの変更にタイムリーかつ迅速に対応でき、制御の安定性と高精度が保証されます。ハードウェアは、メイン周波数が最大300 MHzの32ビット浮動小数点DSPプロセッサ、24ビット分解能のADC / DAC、高精度浮動小数点デジタルフィルタリングおよびハードウェア回路の低ノイズ設計技術を採用し、コントローラはランダムに制御するダイナミックレンジが90dB以上、信号対雑音比が100dB以上です。
7.1.振動コントローラーの特徴:
A. 高いパフォーマンスと信頼性
閉ループ制御は DSP プロセッサーによって実現されます。 PC は制御リングから独立しているため、制御システムのリアルタイム性と高効率性、テスト システムの変更に対するタイムリーかつ迅速な応答、および制御の信頼性と高精度が保証されます。すべての入力チャンネルには、24 ビット分解能の ADC、低ノイズ ハードウェア設計、内蔵のアナログおよびデジタル アンチエイリアシング フィルターが搭載されており、高精度の分析を効果的に保証します。
b.簡単な操作
Windowsベースのアプリケーションソフトは操作が簡単で、付属機能も充実しています。システムの強力な自動ウィザードとテストレポート自動生成機能により、反復的で退屈なテスト作業が容易になります。テストパラメータは豊富かつ厳密で、USB2.0 インターフェイスによりコンピュータとの接続がより緊密かつ調和的に行われます。
C、強力な機能と柔軟性
振動コントローラー 複数の複雑なタスクを完了できる強力な振動制御プラットフォーム。同じハードウェア プラットフォーム上で、異なるアプリケーション ソフトウェア構成を使用して、さまざまな分析タスクを実行して、さまざまなテスト分析のニーズを満たすことができます。コントローラーはモジュラー設計を採用しており、さまざまなユーザーのニーズに応じて対応するハードウェアとソフトウェアを構成でき、ユーザーのさまざまなニーズを満たすことができます。
