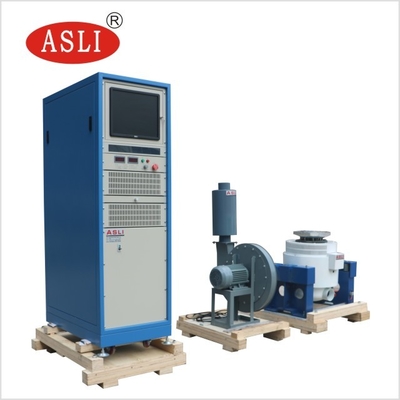

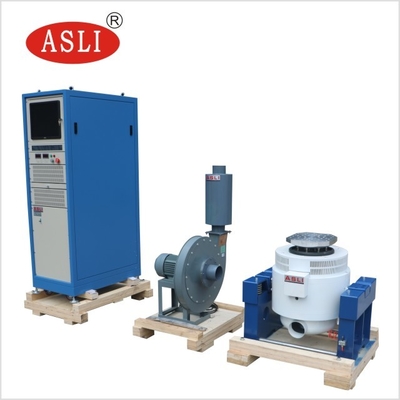

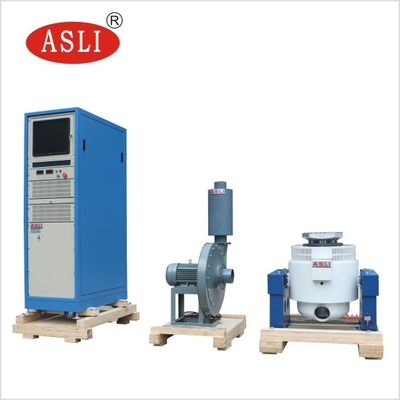

6.5Kgs 180kgs最大負荷が付いているテストのための移動コイルの振動シェーカーのテーブル
Product Details
| 応用: | 素材、自動車部品、パッキン、家庭用品 | 電圧: | 380V |
|---|---|---|---|
| アフターサービスの提供: | ビデオテクニカルサポート、オンラインサポート、海外での機械整備に対応できるエンジニア、フィールドメンテナンスおよび修理サービス | 保証: | 1年 |
| 該当する業界: | 防衛産業、民間、電子機器、自動車、スペアパーツ、エレクトロニクス、航空 | 製品名: | 振動試験装置 |
| シェーカー力: | 6KN | に適しています: | 最大積載量100kgのテストアイテム |
| 周波数範囲: | 3～3000Hz | 変位: | 51mm |
| 最大加速: | 100G | 最高の変位: | 51mm |
| 最大力: | 6000N | 最高の速度: | 1.8/秒 |
| モデル: | ES-6 | 電源: | 380V |
| 製品名: | 振動シェーカーのテーブル | テーブルサイズ: | 300*300mm/400*400mm/500*500mm/600*600mm |
| ハイライト |
振動試験テーブル 180kg,移動コイル振動シェーカーテーブル,振動シェイカーの試験テーブル |
||
Product Description
| システムモデル | ES-6A |
|---|---|
| 周波数範囲 | 3～3500 Hz |
| 定格力（正弦波） | 6000 N |
| 定格力（ランダム） | 12000 N |
| 定格力（衝撃） | 12000 N |
| 最大加速度（正弦波） | 1000 m/s² |
| 最大加速度（ランダム） | 1000 m/s² rms |
| 最大加速度（衝撃） | 2000 m/s² |
| 最大速度（正弦波） | 1.6 m/s |
| 最大速度（衝撃） | 1.6 m/s |
| 最大変位（p-p） | 51 mm |
| 可動コイル質量 | 6.5 kg |
| 可動コイル寸法 | Ø 230 mm |
| 最大負荷 | 180 kg |
お客様の用途に最適な振動試験システムを推奨するために、お問い合わせの際には以下の詳細情報をご準備の上、お送りください。
- 試験品の説明
- 試験品の試験質量
- 試験品の寸法
- 試験プロファイル（利用可能な場合）
- 試験の最大加速度
- 試験方向：X、Y、Z軸またはZ方向のみ
| モデル | 定格正弦波力（N） | 定格ランダム力（N） | 周波数範囲（Hz） | 定格加速度（m/s²） | 定格速度（m/s） | 定格変位（p-p） mm | 最大積載量（kg） | 可動コイル（kg） | 可動コイル寸法（mm） |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3～3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3～3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3～3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3～3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3～3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3～3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3～3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3～3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3～2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3～2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3～2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3～2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3～2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3～2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3～2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3～1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- よく設計されたダイナミックサークルスケルトン、高いステージ軸共振周波数。
- 二磁気回路、低磁束漏れ、コンパクトな構造、合理的な設計。
- ロッカーロッドローラーベアリング、ストレートでインポート指向の複合ボディ剛性配向、偏心荷重容量。
- ホルモン使用専用のトラニオンアイソレーション基盤、便利な移動設置。
- 高度な技術による移動システムにより、ダイナミックサークルの高い信頼性を確保。
- 新しいダクト設計により冷却効果を向上。
- ベアリングの静剛性と動剛性の小さなバルーンにより、振動テーブルの容量を上げ、低周波性能を向上。
180 kgの最大負荷に対応する6.5 kg可動コイル振動シェーカーテーブルの詳細については、お問い合わせください。。
