76mmの変位のISTA 3Aの実験室20000Nの振動試験機
Product Details
| 正弦力: | 20000N | 頻度: | 3～2500Hz |
|---|---|---|---|
| スピード: | 1.6m/秒 | 振動方向: | 垂直振動またはx、y、z |
| 力: | 380v 三相 | 加速度: | 100G |
| ハイライト |
ISTA 3Aの振動試験機,20000N振動試験機,ISTA 3Aの研究室試験装置 |
||
Product Description

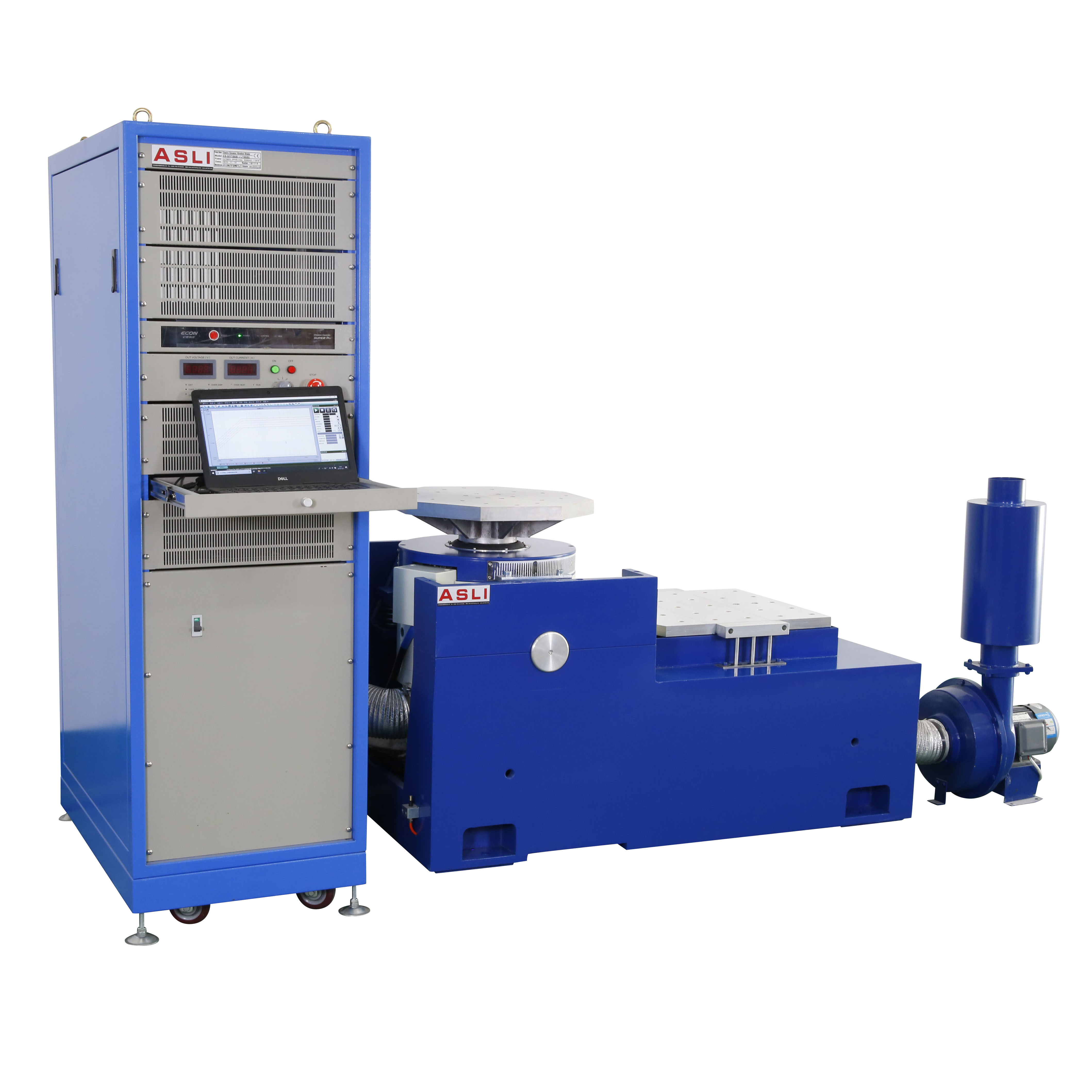

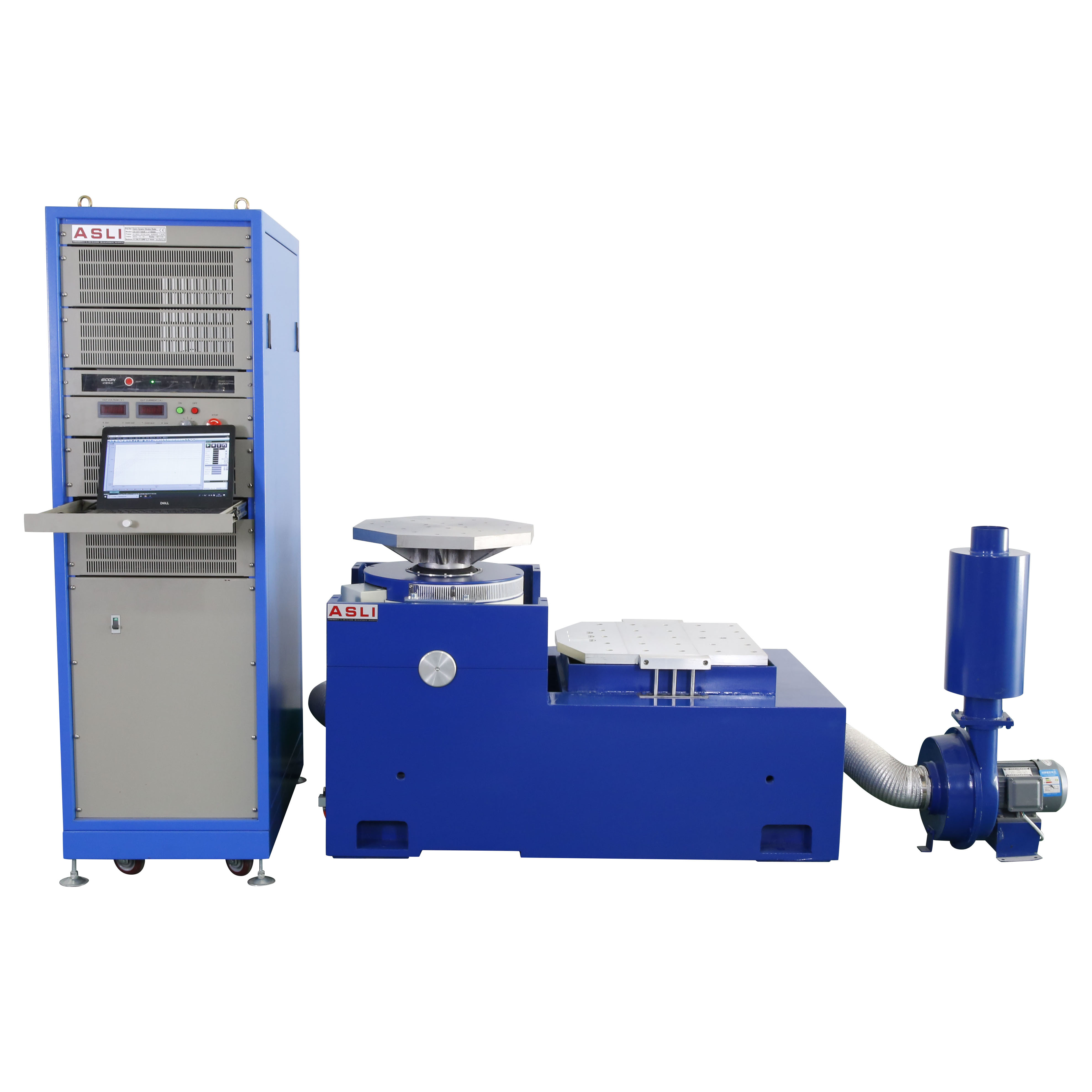

ISTA 3A 電磁振動試験機システムは、正弦波、ランダム、衝撃環境の正確で再現性の高いシミュレーションのために設計された高性能振動試験プラットフォームです。定格力20,000 N、最大76 mm（ピーク間）の変位能力を持つこのシステムは、ISTA 3Aおよび関連する輸送シミュレーション規格の厳格な要求を満たすように構築されています。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
当社は、VENZO-820Sシステムを特徴とする、コンピューター制御の高性能電磁振動試験機システムメーカーです。当社の機器は、二重磁気回路構造、自己発生スケルトンアクションサークル、空力サポート、ローラーベアリングとリニアガイド、およびトラニオンアイソレーションなどの先進技術を採用しています。これらのシステムは、X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、および古典的なパルス試験（半正弦波、台形波、のこぎり波）と衝撃応答スペクトル試験を実行できます。
- 高い軸共振周波数を持つ、よく設計された動的サークル構造。
- 低磁束漏れ、コンパクトな構造、合理的なレイアウトを備えた二重磁気回路設計。
- 高い偏心荷重容量を提供する、ストレートで輸入志向の複合ボディ剛性配向を持つロッカーロッドローラーベアリング。
- 振動分離専用のトラニオンアイソレーション基盤、便利な移動設置。
- 冷却効果を高める新しいダクト設計。
当社は長い歴史を持つ試験装置メーカーです。過去28年間、シミュレーション環境試験装置および機械的振動・衝撃試験機に専念してきました。垂直・水平振動電磁タイプ高周波振動試験機テーブルは、当社の主力製品の一つであり、この機械でCE認証を取得しています。
動的電磁振動試験機 3軸プログラム可能産業用振動試験装置についてご質問がございましたら、お気軽にお問い合わせください。ありがとうございます。
電磁振動試験機は、二重磁気回路構造、自己発生スケルトンアクションサークル、空力サポート、ローラーベアリングとリニアガイド、およびトラニオンアイソレーションなどの先進的な現代技術を採用しています。X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、および古典的なパルス試験（半正弦波、台形波、のこぎり波）と衝撃応答スペクトル試験を実行できます。これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、家電、家庭用電化製品など、さまざまな分野で広く使用されています。
| モデル | 定格正弦波力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大積載量 (Kg) | 可動コイル (Kg) | 可動コイル寸法 (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
電磁振動試験機は、二重磁気回路構造、自己発生スケルトンアクションサークル、空力サポート、ローラーベアリングとリニアガイド、およびトラニオンアイソレーションなどの先進的な現代技術を採用しています。X、Y、Zの3軸正弦波振動試験、広帯域ランダム振動試験、および古典的なパルス試験（半正弦波、台形波、のこぎり波）と衝撃応答スペクトル試験を実行できます。これらの製品は、国防、兵器、航空、宇宙、通信、エレクトロニクス、家電、家庭用電化製品など、さまざまな分野で広く使用されています。

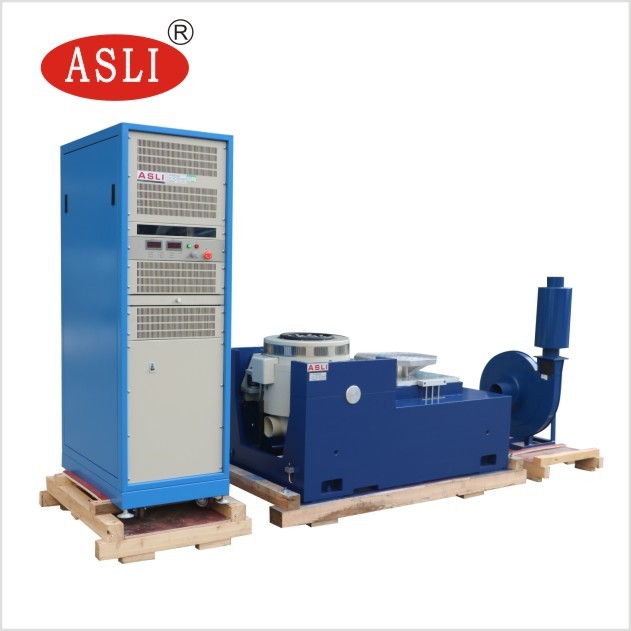

まずPPフィルム、次に機械とケースの間に10mmのフォーム、外側は標準的な輸出用合板ケース。
これらの振動試験機についてご質問がございましたら、お気軽にお問い合わせください。ありがとうございます。
